Контроллеры NC-1000 / NC-5000
Версия 2.1 страница 10
Плата контроллера

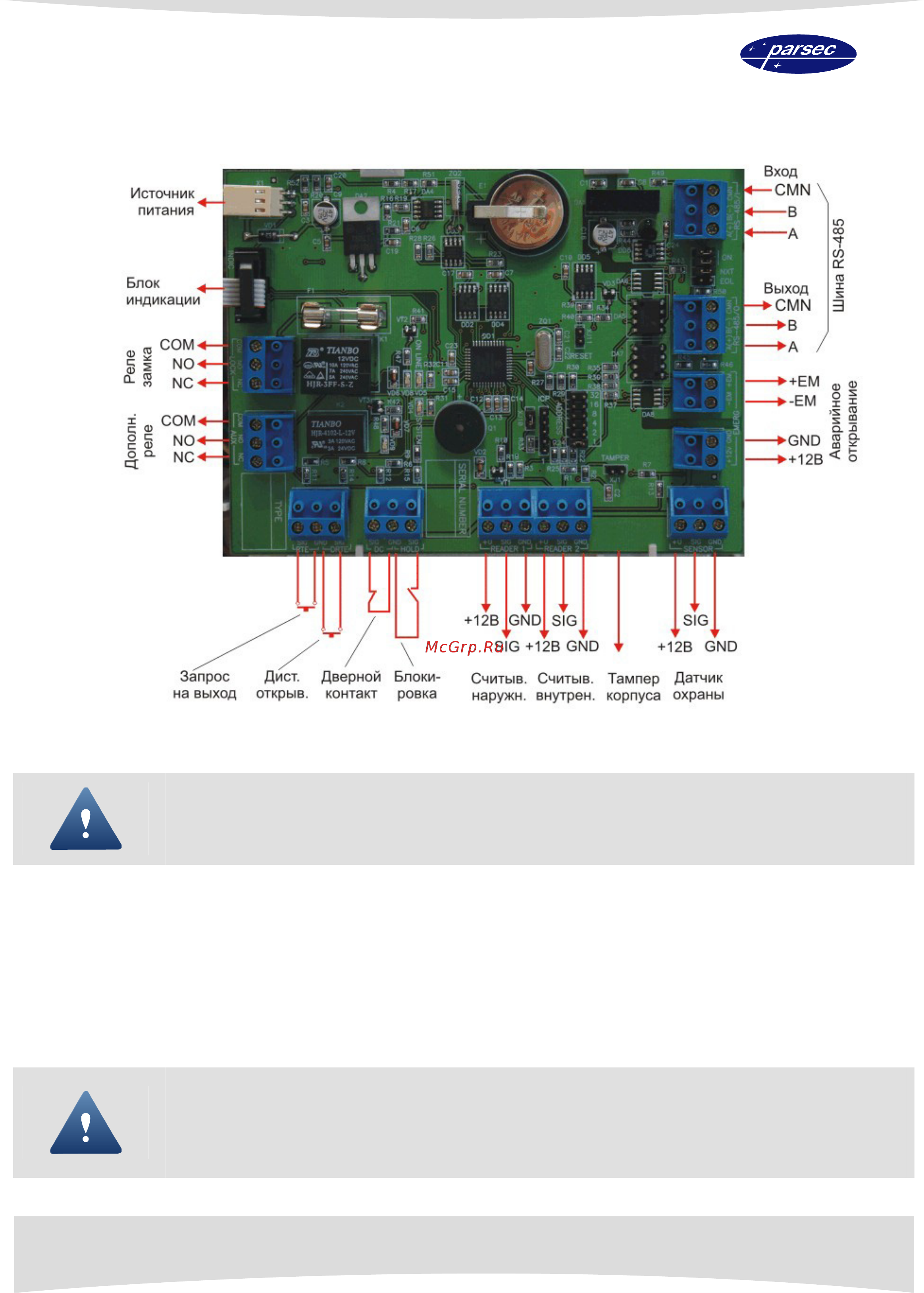

Внешний вид платы контроллера и расположение на ней основных элементов
иллюстрируется рисунком 6.
Рисунок 6. Печатная плата контроллеров NС-1000 / NС-5000.
Для удобства монтажа все клеммные колодки на плате контроллера сделаны
съемными.
На плате расположены несколько перемычек (джамперов). Для определения конфигурации
контроллера используются только некоторые из них:
– ADDRESS – назначение адреса контроллера.
– TAMPER – подключение датчика вскрытия кожуха.
– ON, NXT, EQL – конфигурирование подключения контроллера к шине
RS-485.
– XJ10 – служебная перемычка (установлена).
– ICP – служебный разъем.
Правила установки перемычек описаны далее в соответствующих разделах.
Перемычка XJ11/RESET является служебной и ее состояние изменять не
рекомендуется. При изменении ее состояния произойдет перезагрузка контроллера. В
нормальном состоянии перемычка не должна быть установлена.
