Контроллеры NC-1000 / NC-5000

Версия 2.1 страница 11

Подключаемое оборудование

На рисунке 7 приведено оборудование, которое может быть подключено к контроллерам

серии NC-1000 / NC-5000.

Все подключения необходимо выполнять при выключенном питании контроллера.

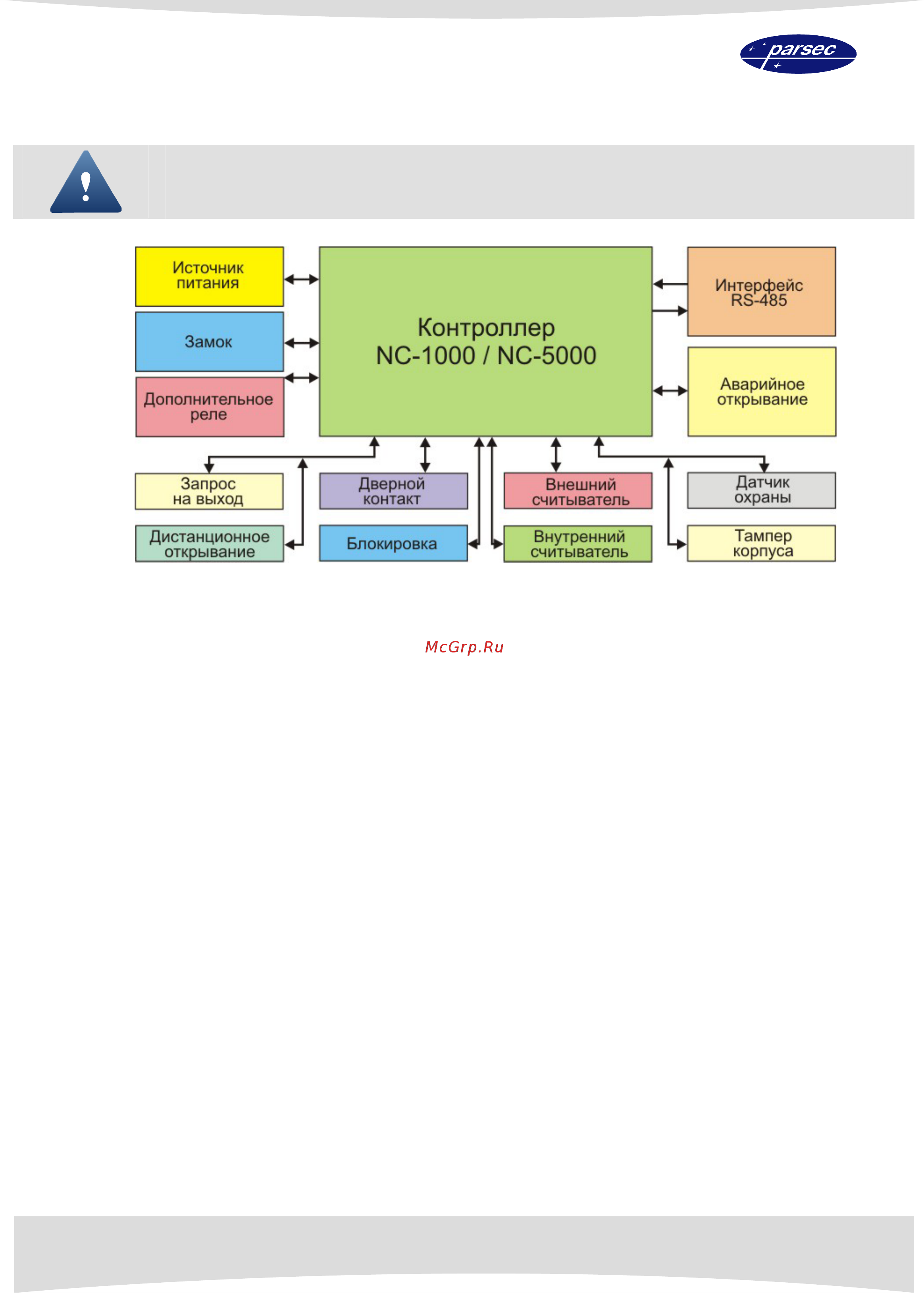

Рисунок 7. Оборудование, подключаемое к контроллерам NC-1000 / NC-5000.

Не все показанные на рисунке элементы являются обязательными. Например, Вы можете

не использовать в системе датчики сигнализации, выключатель аппаратной блокировки,

второй (внутренний) считыватель и даже кнопку запроса на выход. В соответствии с

установленным оборудованием дверной канал будет обеспечивать выполнение тех или

иных функций.

Подключение считывателей

Контроллеры ориентированы на работу с адресными считывателями серий NR-A03,

NR-H03, NR-A05, NR-H05 (антивандальное исполнение), NR-A07 (считыватель

увеличенной дальности), NR-A09, NR-H09, NR-A16, NR-H16 (считыватели с встроенной

клавиатурой), однако, при необходимости могут работать и с другими считывателями, о

чем будет рассказано подробнее в следующих разделах.

Безотносительно к типу считывателя, старайтесь выполнять следующие рекомендации:

– Считыватель должен монтироваться на удобной высоте, обычно на

высоте

дверной ручки, со стороны, противоположной дверным петлям. Исключение

составляет считыватель NR-A07, рассчитанный для напольного крепления.

– Proximity считыватели малого радиуса действия следует монтировать на

расстоянии не менее 0,5 метра один от другого с целью предотвращения их

взаимовлияния. При необходимости установки считывателей с двух сторон одной

двери следует как минимум разнести их по высоте

на 20 – 25 см по вертикали или

горизонтали. Для считывателей увеличенной дальности следуйте инструкциям по

их установке.

Примечание: это не относится к считывателям Touch Memory.

– Предусматривайте возможность доступа к кабелям в будущем для обслуживания.
