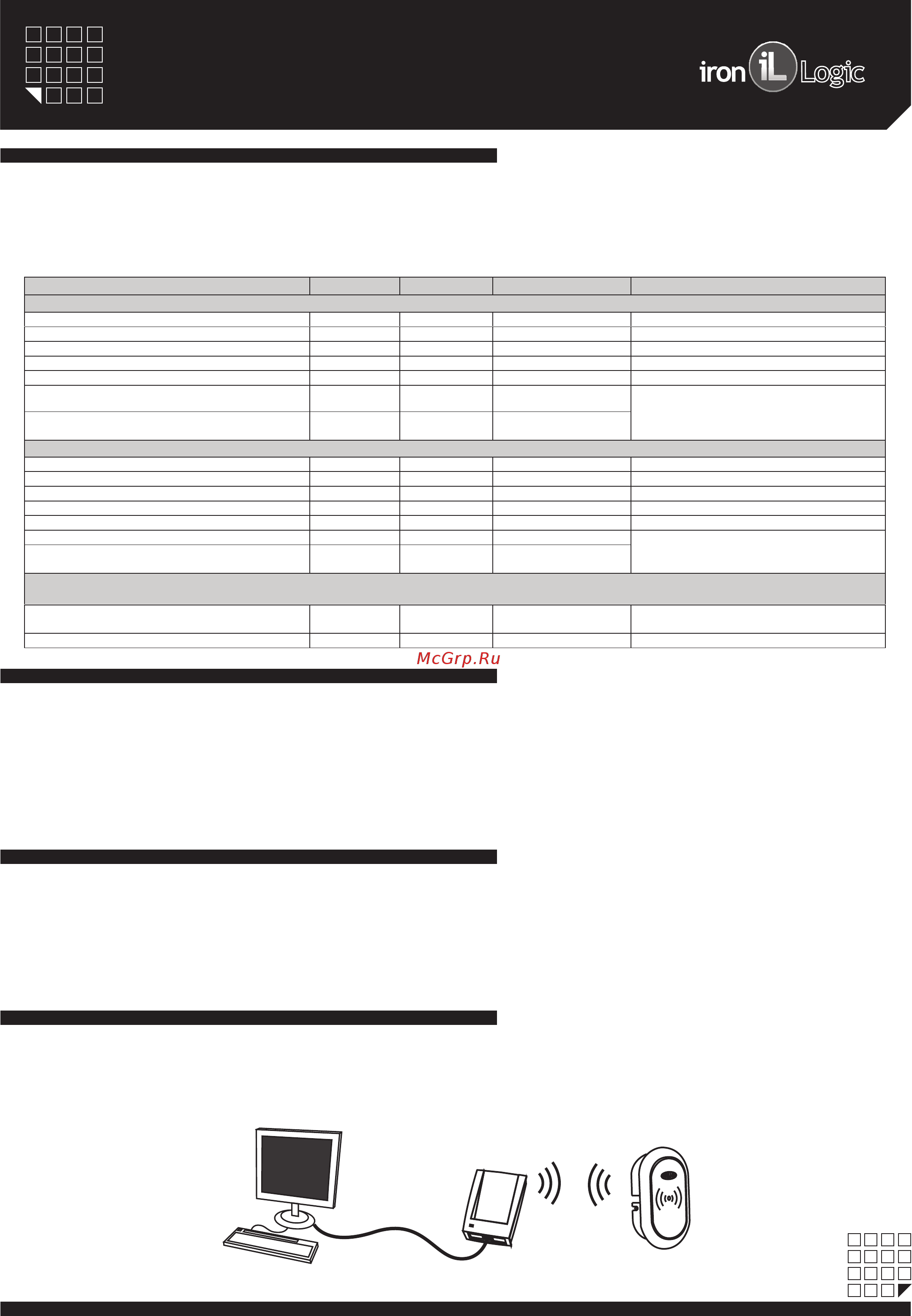

![Iron Logic Z-396 ET [7/12] Програмирование с помощью адаптера r 1996 f](/views2/1344584/page7/bg7.png)
www.ironlogic.ru
6 стр.
12. ПРОГРАМИРОВАНИЕСПОМОЩЬЮАДАПТЕРА R1996f
9. РАБОТАВРЕЖИМЕ "БАНКОВСКАЯЯЧЕЙКА”
Внимание! НЕЛЬЗЯВЫБРАТЬРЕЖИМРАБОТЫБЕЗСОЗДАНИЯМАСТЕРКЛЮЧА!
Правила, покоторымработает Режим "Банковскаяячейка":
1. Открытиедверцывозможнотолькоспомощьювсехключей(последовательноподнесенных) прописанныхвбазе.
1.1. Задвижкавсегдавыдвинута.(Еслибазанепуста.)
1.2. Поднесениенеобходимогоколичестваключейвызываетпереводзадвижкивсостояниезадвинутоичерезсекундупереходв
состояниезадвинуто. Еслидверьзакрытатоонаоткрывается.
Функция удаляет все мастер ключи из базы замка. Оставляет в памяти только простые ключи. Так же аннулирует ранее выбранный режим
работы. Для удаления всех мастер ключей, необходимо проделать следующие действия:
А) Отсоединить питание (вытащить одну батарею ).
Б) Нажать кнопку RESET (с помощью заколки, булавки и т.п.) и удерживать ее.
В) Подсоединить питание (вставить батарею ). Не отпуская кнопку
удерживать ее в течении 10 секунд до звуковогои светового сигнала подтверждающего удаление всех мастер ключей.
После удаления всех мастер ключей, необходимо записать хотя бы один мастер ключ в память замка, для того чтобы можно было выбрать
режим работы.
Внимание! НЕЛЬЗЯ ВЫБРАТЬ РЕЖИМ РАБОТЫ БЕЗ СОЗДАНИЯ МАСТЕР КЛЮЧА!
или использовать переключатель на модуле внешнего питания (см.рис.6
или использовать переключатель на модуле внешнего питания (см.рис.6
Действие
Звук Свет Защелка Длячего
Добавлениепростыхключей
состояниепоумолчанию нет нет выдвинута ждетзаписипростыхключей
подносиммастерключ 1-йраз многопик мигаем задвигаеться входврежимредактированияпростыхключей
подносиммастерключ 2-йраз пик-пик-пик мигает выдвигаеться входврежимредактированияпростыхключей
подносиммастерключ 3-йразвтечении 6 секунд пик миг задвигаеться входврежимредактированияпростыхключей
подносим 1-й,2й,3й….MAX(24шт)ключ пик-пик-пик миг задвинута записьпростогоключавконтроллер
подносиммастерключ многопик мигает выдвигаеться завершениережимадобавленияпростых
ключей
через 10 секунд звуковойсигнал
пик-пик
пикпик выдвигаеться
Удалениевсехпростыхключей
состояниепоумолчанию нет нет выдвинута ждетзаписипростыхключей
подносиммастерключ 1-йраз многопик мигаем задвигаеться входврежимредактированияпростыхключей
подносиммастерключ 2-йраз пик-пик-пик мигает выдвигаеться входврежимредактированияпростыхключей
подносиммастерключ 3-йразвтечении 6 секунд пик миг задвигаеться входврежимредактированияпростыхключей
нажатьодинразкнопку пик миг выдвигаеться Удалениевсехпростыхключей
подносиммастерключ многопик мигает выдвигаеться завершениережимаудаленияпростыхключей
через 10 секунд звуковойсигнал
пик-пик
пикпик выдвигаеться
Принудительноеоткрытиеящика
мастерключем
призакрытойдвериподносиммастерключ многопиков мигает задвигаеться принудительноеоткрытиеящикамастер
ключем.
подождать 10 секунд пик-пик-пик миг-миг-миг выдвигаеться состояниепоумолчанию
10. УДАЛЕНИЕВСЕХМАСТЕРКЛЮЧЕЙ
Функция производит возврат в заводское (первоначальное) состояние. Все мастер и простые ключи удалены, аннулирует ранее
выбранный режим работы.
Для перехода в заводскиеустановки, необходимо проделать следующие действия:
А) Отсоединить питание (вытащить одну батарею ).
Б) Нажать кнопку RESET (с помощью заколки, булавки и т.п.) и удерживать ее.
В) Подсоединитьпитание (вставитьбатарею ). Неотпуская
кнопкуудерживатьеевтечении 20 секунд. Звуковойисветовойсигналыбудутвозникатьчерез 10 и 20 секундотначаланажатия
кнопки RESET. Звуковойисветовойсигналчерез 20 секундподтверждаетпереход
взаводскиеустановки .
или использовать переключатель на модуле внешнего питания (см.рис.6
илииспользоватьпереключательнамодулевнешнегопитания (см.рис.6
11. ПЕРЕХОДВЗАВОДСКИЕ (ПЕРВОНАЧАЛЬНЫЕ) УСТАНОВКИ
Через считыватель замка можно занести/слить ключи в/из памяти контроллера и провести все настройки режимов работы бесконтактным
способом с помощью адаптера RF1996. В свою очередь адптер RF1996 можно подключить к компьютеру для дальнейшей работы
на персональном компьютере. Адаптер RF1996 активизирует режим Logic и записывает номер шкафчика в считыватель. Чтобы
впоследствии использовать эту информацию для функции инфотерминала (только в режиме LOGIC), когда пользователь забыл какой
ящик он занял. Более подробно о работе адаптера RF1996 читайте в инструкции, которая прилагается к адаптеру RF1996. Или на сайте
www.ironlogic.ru
Замокдляшкафчика Z-396
компьютер PC
USB
замок
адаптер RF1996
