www.ironlogic.ru
9 стр.
Датапродажи:_________________________
М.П.
Подпись:________
Z- H7 TЗамок E
13. ГАРАНТИЙНЫЕОБЯЗАТЕЛЬСТВА
Изготовитель предоставляет гарантию на срок 12 месяцев со дня продажи, но не более 18
месяцев со дня изготовления.
Гарантия действительна при заполненном гарантийном талоне и наличии печати
торгующей организации.
Основанием для прекращения гарантийных обязательств служат:
- не соблюдение данного руководства.
- наличие механических повреждений.
- наличие следов воздействия воды и агрессивных веществ.
- наличие следов неквалифицированного вмешательства в схему.
В течении гарантийного срока Изготовитель бесплатно устраняет неисправности
возникшие по его вине.
Ремонт производится в мастерской Изготовителя.
www.ironlogic.ru
1 .2 ИСПОЛЬЗОВАНИЕМЕХАНИЧЕСКОГОКЛЮЧА
Замок можно открыть/закрыть с помощью механического ключа (2шт. входит в комплект
поставки) без использования бесконтактных идентификаторов.

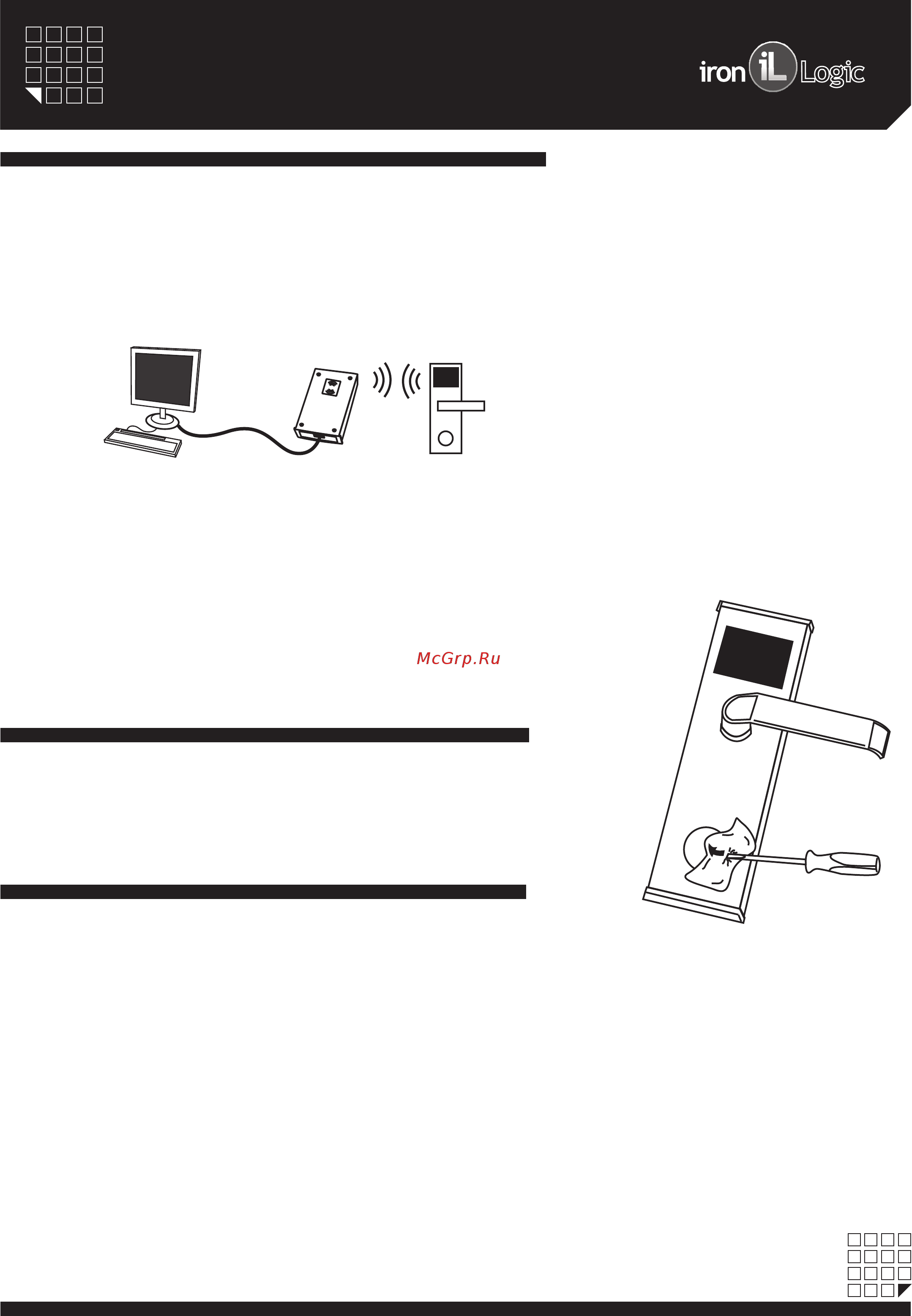

Чтобы открыть замок механическим ключом, вставьте тонкую отвертку между заглушкой и
корпусом замка, как показано на рисунке №8). Чтобы не поцарапать корпус замка
используйте ткань. Подковырните отверткой заглушку. Вставьте механический ключ в
цилиндр замка.
Рис.8
компьютер PC
USB
замок
адаптер -19RF 96
1 . F-1 ОБНОВЛЕНИЕ FIRMWARE(ПРОШИВКИ) ЗАМКАЧЕРЕЗАДАПТЕР R 1996
Контроллер замка поддерживает функцию смены/обновления firmware через адаптер Rf1996.
Процесс смены прошивки не требует снятие замка с двери.
В начале необходимо активировать в контроллере замка функцию связи. Это можно сделать
С помощью мастер-карты или механического ключа, который идет в комплекте с замком.
Вставьте ключ в цилиндр замка. Поверните ключ от края двери (как бы открывая засов).
Как только ключ вернулся в первоначальное положение, замигает синий светодиод в течение
5 секунд. Пока мигает синий светодиод, необходимо приложить антенну коммуникатора
к антенне считывателя замка и нажать в программном обеспечении кнопку ОБНОВИТЬ.
1 .1 Активация связи
1 .1.1 Активация связи с помощью механического ключа
1
1
1 .2 Передача данных1
Для уверенной связи расстояние между антенной коммуникатора и антенной считывателя
замка не должно быть больше 2 см. Передача данных происходит в сопровождении быстрого
мигания зеленого светодиода и звукового сигнала.
Если во время передачи данных связь оборвалась- адаптер прекратит звуковые сигналы,
будет мигать красный свет. После восстановления передачи данных звуковые сигналы
возобновятся. Целостность данных не нарушается, если во время сеанса передача данных
оборвалась. Для контроля передачи данных, пользуйтесь следующим правилом:
- Удачное завершение передачи данных - длинный звуковой сигнал и загорание зеленого
света.
- Неудачное завершение передачи данных короткие звуковые сигналы и мигание красного
света.
* Более подробно о работе адаптера RF1996 читайте в инструкции которая прилагается к адаптеру RF1996. Или пользуйтесь
видео инструкцией насайте www.ironlogic.ru
