1.3 Réglage des cavaliers1.3 Réglage des cavaliers
1.3 Réglage des cavaliers1.3 Réglage des cavaliers
1.3 Réglage des cavaliers

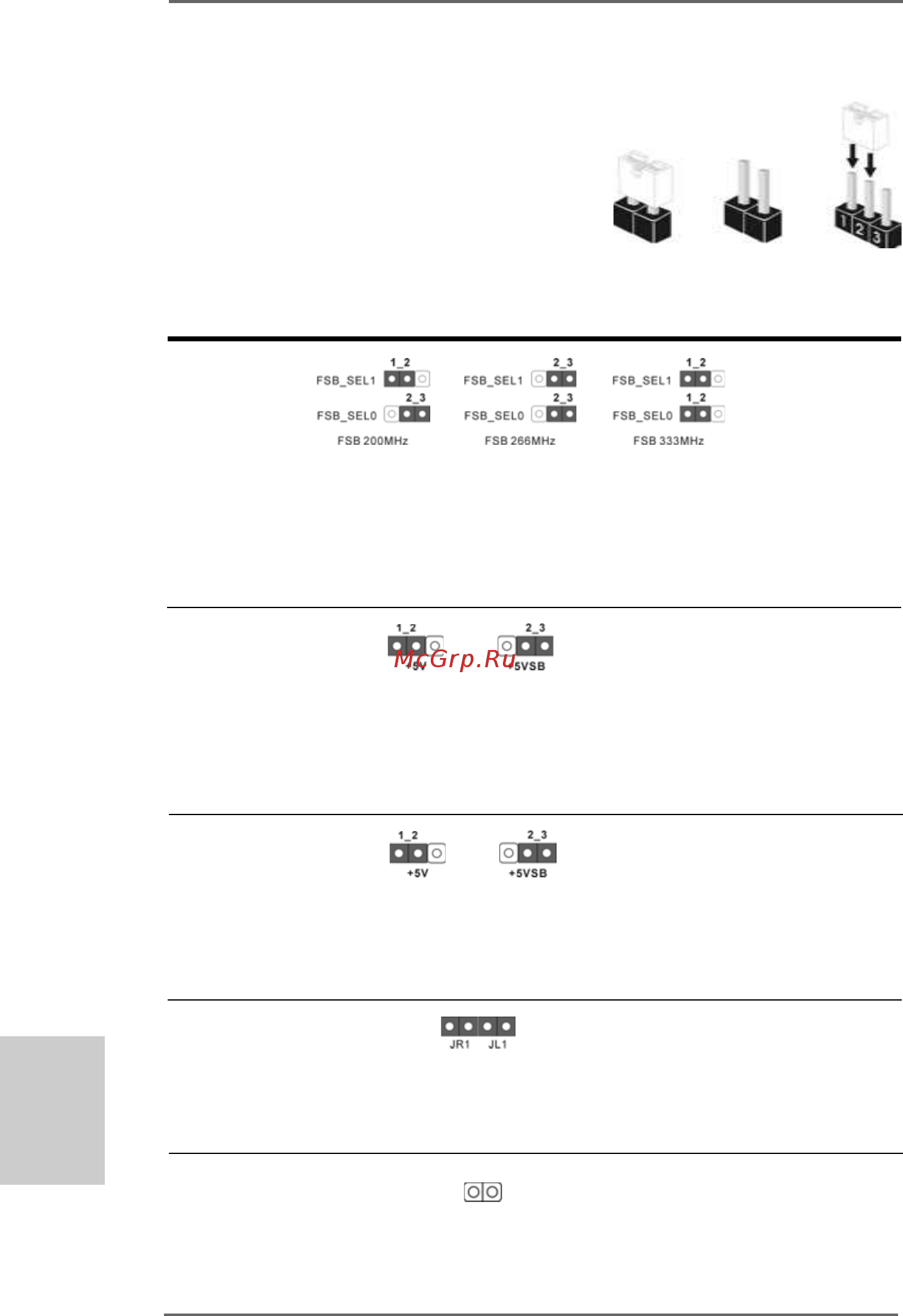

L’illustration explique le réglage des cavaliers.
Quand un capuchon est placé sur les broches, le
cavalier est « FERME ». Si aucun capuchon ne
relie les broches,le cavalier est « OUVERT ».
L’illustration montre un cavalier à 3 broches dont
les broches 1 et 2 sont « FERMEES » quand le
capuchon est placé sur ces 2 broches.
Le cavalier Description
FSB Select
Jumpers
(voir p.2 fig. 25)
Note: La fréquence hôte du CPU de cette carte mère est déterminée par le réglage des
cavaliers. Vous devez régler le cavalier FSB en fonction de votre processeur AMD
avant d’utiliser l’option “Manuel (Manual)” comme réglage FSB dans le réglage BIOS pour
effectuer l’overclocking. Suivez les schémas pour régler la fréquence FSB du CPU.
PS2_USB_PWR1 Court-circuitez les broches 2 et 3
(voir p.2 fig. 1) pour choisir +5VSB (standby) et
permettre aux périphériques PS/2
ou USB01/23 de réveiller le
système.
Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant standby supérieur
fourni par l’alimentation.
USB_PWR1 Court-circuitez les broches 2 et 3
(voir p.2 fig. 16) pour choisir +5VSB (standby) et
permettre aux périphériques
USB4_5 de réveiller le système.
Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant standby supérieur
fourni par l’alimentation.
JR1
(voir p.2 fig. 22)
JL1(voir p.2 fig. 21)
Note: Si les cavaliers JL1 et JR1 sont court-circuités (voir le figure ci-dessus), les
connecteurs audio du panneau avant et du panneau arrière peuvent fonctionner.
Effacer la CMOS
(CLRCMOS1,
le cavalier à 2 broches)
(voir p.2 No. 11)
Note: CLRCMOS1 vous permet d’effacer les données de la CMOS. Ces données incluent les
cavalier 2 broches
