ASRock K7S41GX2 Motherboard

le côté avec fil rouge côté Broche1

FranFran

Fran

çaisçais

çais

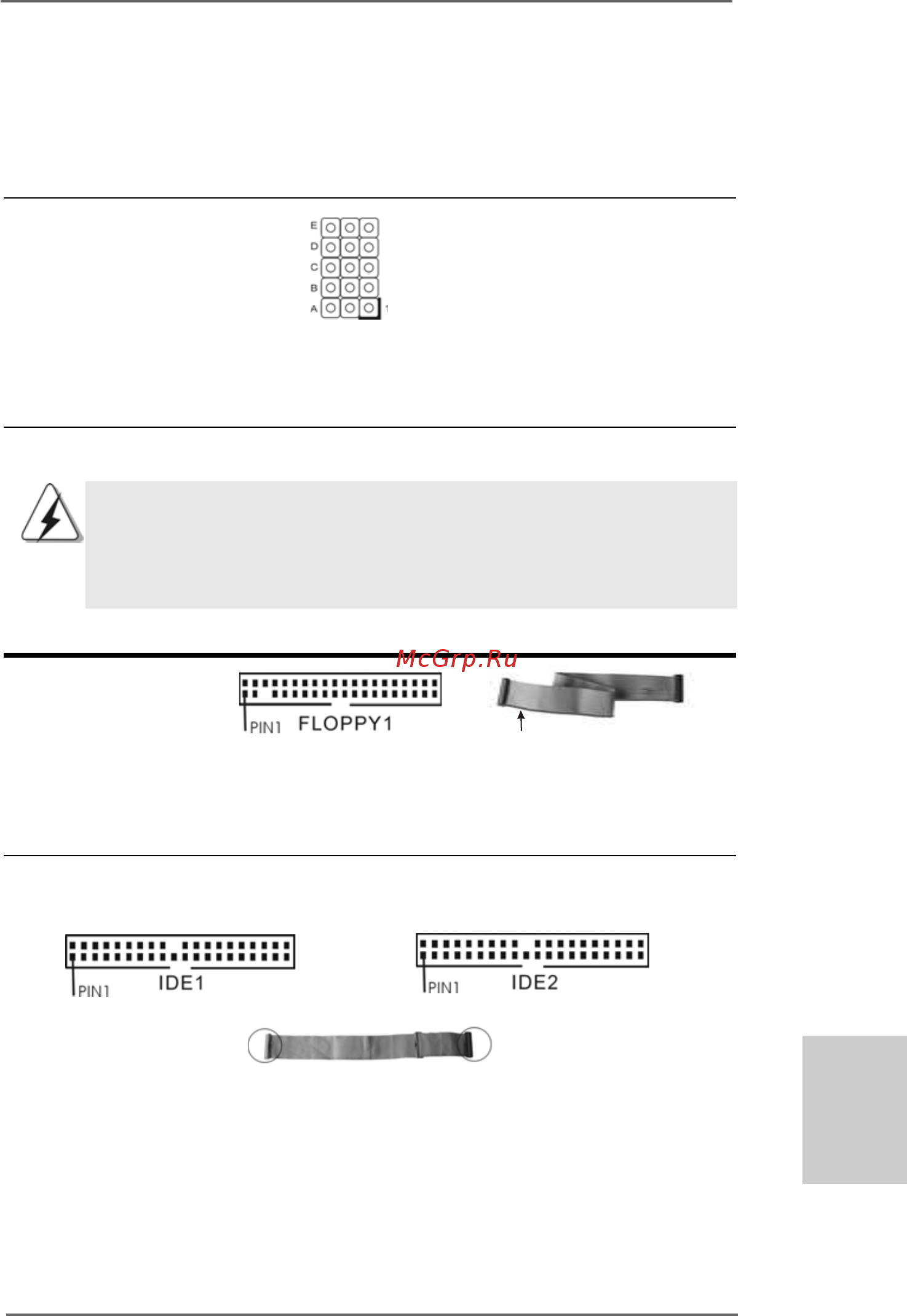

J1 Jumpers

(voir p.2 fig. 28)

Note: L’ensemble de cavaliers J1 est conçu pour régler le coefficient multiplicateur du

processeur. Pour obtenir des informations détaillées, veuillez vous référer à la page 14

du Manuel Utilisateur.

1.4 Connecteurs1.4 Connecteurs

1.4 Connecteurs

Les connecteurs NE SONT PAS des cavaliers. NE PLACEZ AUCUN

capuchon sur ces connecteurs. Poser les bouchons pour cavaliers

audessus des connecteurs provoquera des dommages irrémédiables à la

carte mère!

Les connecteurs Description

Connecteur du lecteur

de disquette

(FLOPPY1 br. 33)

(voir p.2 fig. 15)

Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le

côté Broche1 du connecteur.

Connecteur IDE primaire (bleu) Connecteur IDE secondaire (noir)

(IDE1 br. 39, voir p.2 fig. 8) (IDE2 br. 39, voir p.2 fig. 7)

connecteur bleu connecteur noir

vers la carte mère vers le disque dur

Câble ATA 66/100/133 80 conducteurs

Note: Si vous utilisez seulement un périphérique IDE sur cette carte mère, veuillez

configurer le périphérique IDE comme “Maître”. Veuillez vous reporter aux

instructions du fabricant de votre IDE périphérique pour les détails. En outre,

pour optimiser la compatibilité et les performances, veuillez connecter votre

unité de disque dur sur le connecteur IDE principal (IDE1, bleu) et votre CD-

ROM sur le connecteur IDE secondaire (IDE2, noir).

informations système telles que le mot de passe, la date, l’heure, et les paramètres du

système. Pour restaurer les paramètres système à leur valeur par défaut, éteignez

l’ordinateur et débranchez le câble d’alimentation. Puis placez un cavalier sur les pins

CLRCMOS1 pendant 5 secondes. N’oubliez pas de retirer le cavalier avant après avoir

restauré le CMOS.
