ASRock K7S41GX2 Motherboard

ItalianoItaliano

Italiano

CORTOCIRCUITATO APERTO

1.3 Setup dei Jumpers1.3 Setup dei Jumpers

1.3 Setup dei Jumpers

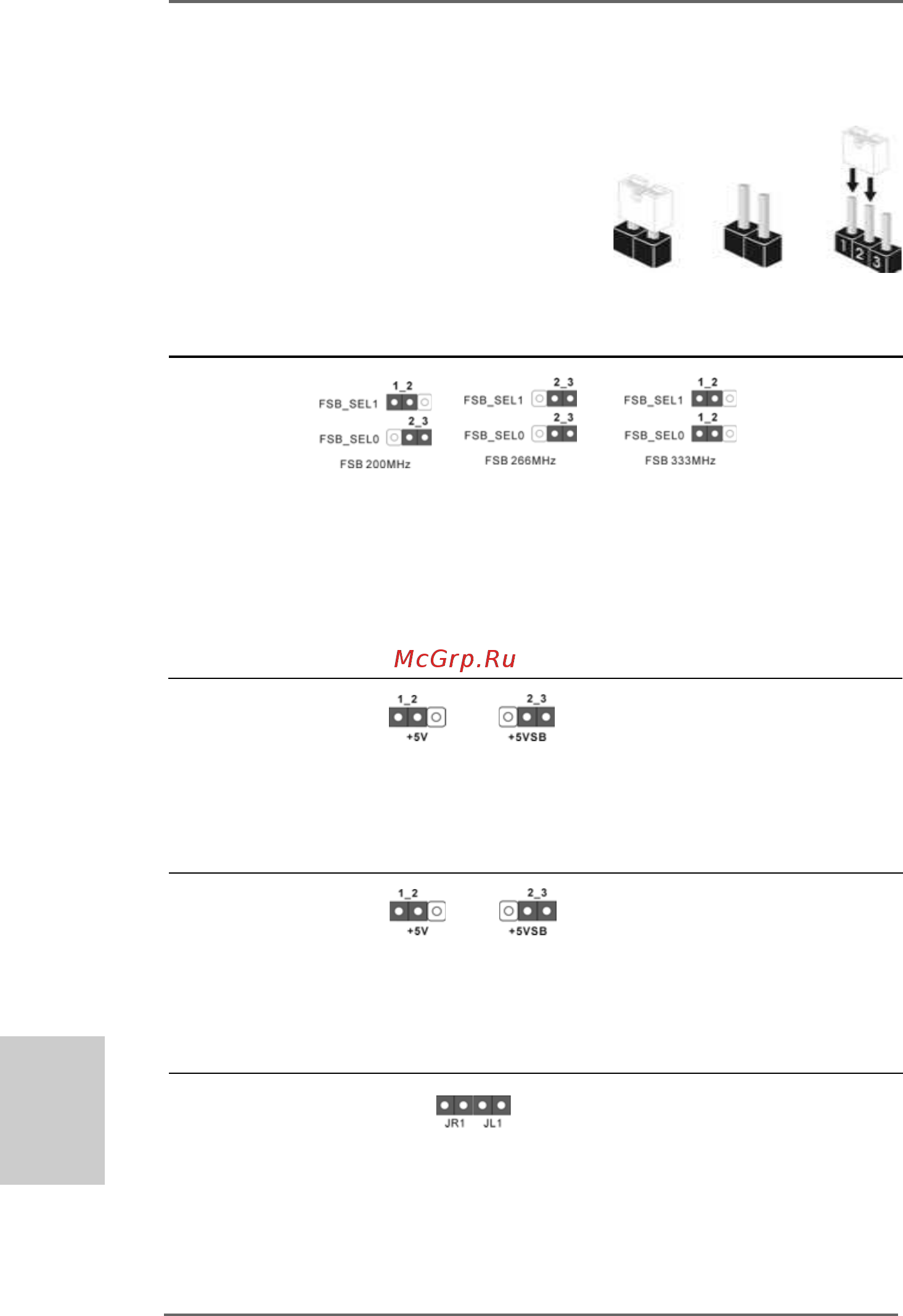

L’illustrazione mostra come sono settati i jumper.

Quando il ponticello è posizionato sui pin, il jumper

è “CORTOCIRCUITATO”. Se sui pin non ci sono

ponticelli, il jumper è “APERTO”. L’illustrazione

mostra un jumper a 3 pin in cui il pin1 e il pin2

sono “CORTOCIRCUITATI” quando il ponticello è

posizionato su questi pin.

Jumper Settaggio del Jumper

FSB Select

Jumpers

(vedi p.2, No. 25)

Nota: La frequenza Host della CPU di questa scheda madre è determinata dall’impostazione

del ponticello. Il ponticello del blocco di specifica funzionale (FSB) dev’essere

posizionato in base alla CPU AMD esistente prima di poter utilizzare l’opzione “Manuale”

come impostazione FSB nella predisposizione BIOS per eseguire la moltiplicazione di

frequenza. Le immagini illustrano come si regola la frequenza del front side bus del

processore.

PS2_USB_PWR1 Cortocircuitare pin2, pin3 per

(vedi p.2, No. 1) settare a +5VSB (standby) e

abilitare PS/2 o USB01/23

wake up events.

Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di corrente in

standby sarà maggiore.

USB_PWR1 Cortocircuitare pin2, pin3 per

(vedi p.2, No. 16) settare a +5VSB (standby) e

abilitare USB4_5 wake up

events.

Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di corrente in

standby sarà maggiore.

JR1(vedi p.2, No. 22)

JL1(vedi p.2, No. 21)

Nota: Se i jumper JL1 e JR1 sono in corto (vedere la figura più sopra) i connettori audio del

pannello anteriore e del pannello posteriore possono funzionare.
