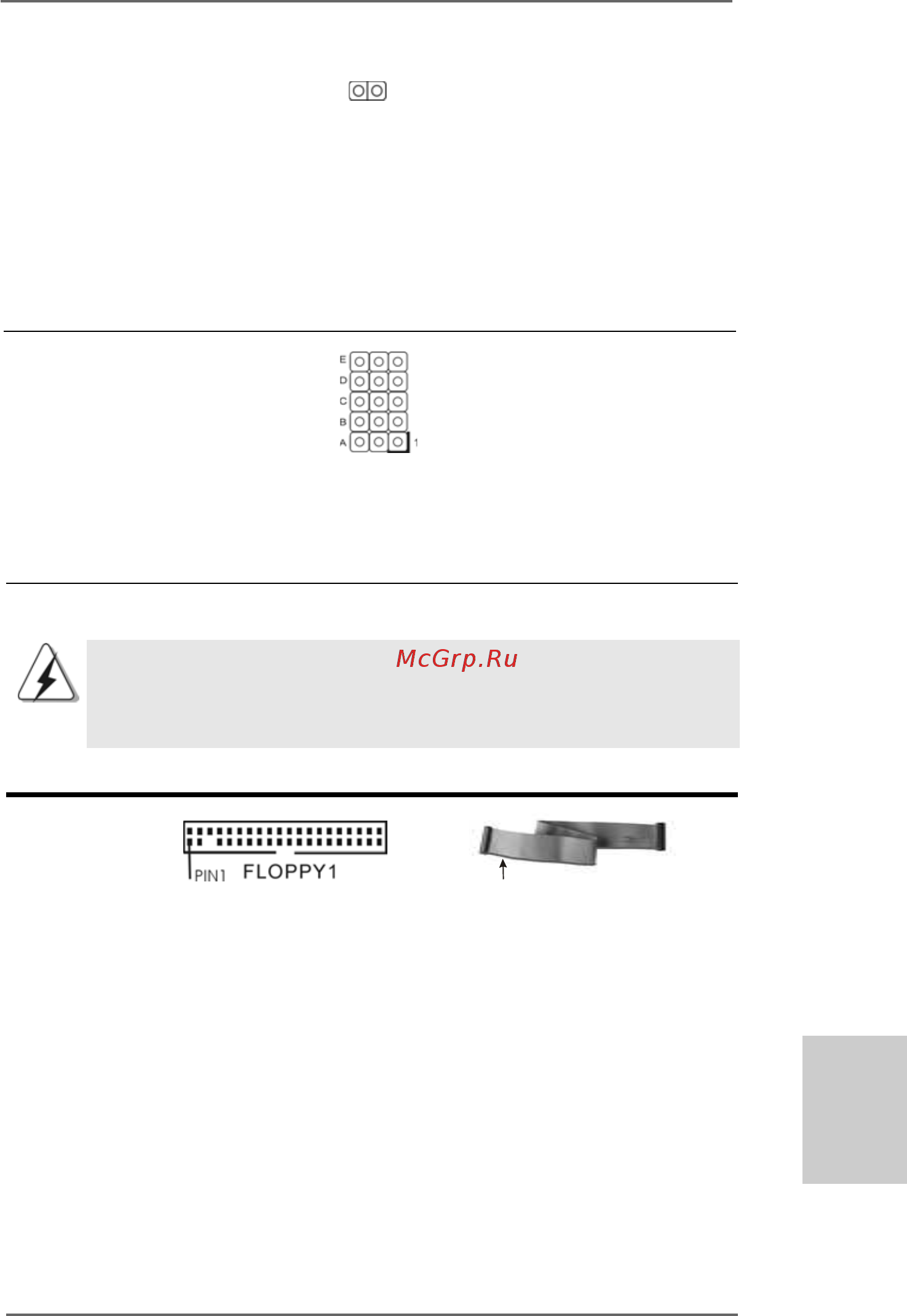

jumper a 2 pin

Lato del Pin1 con la striscia rossa

ItalianoItaliano

Italiano

Resettare la CMOS

(CLRCMOS1, jumper a 2 pin)

(vedi p.2 Nr. 11)

Nota: CLRCMOS1 consente di pulire i dati nella CMOS. I dati nella CMOS includono

informazioni del setup del sistema, come per esempio la password di sistema, la data,

l’ora, e i parametri del setup di sistema. Per pulire I parametri di sistema e resettare ai

parametri di default, spegnere il computer e scollegare l’alimentatore, poi collegare il

jumper sul CLRCMOS1 per 5 secondi. Per favore ricordarsi di rimuovere il jumper cap

dopo la pulizia della CMOS.

J1 Jumpers

(vedi p.2, No. 28)

Nota: Il set di jumper J1 sono disegnati per regolare il moltiplicatore del processore. Per

informazioni più dettagliate, fare riferimento alla pagina 14.

1.4 Connettori1.4 Connettori

1.4 Connettori

I connettori NON sono jumpers. NON COLLOCARE i ponticelli sui

connettori. Installando dei cappucci a ponticello sui connettori si

causeranno danni permanenti alla scheda madre!

Connettori Descrizione dei connettori

Connettore del

Floppy disk

(33-pin FLOPPY1)

(vedi p.2, No. 15)

Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1

del connettore.
