41
Italiano
Q1900M / D1800M

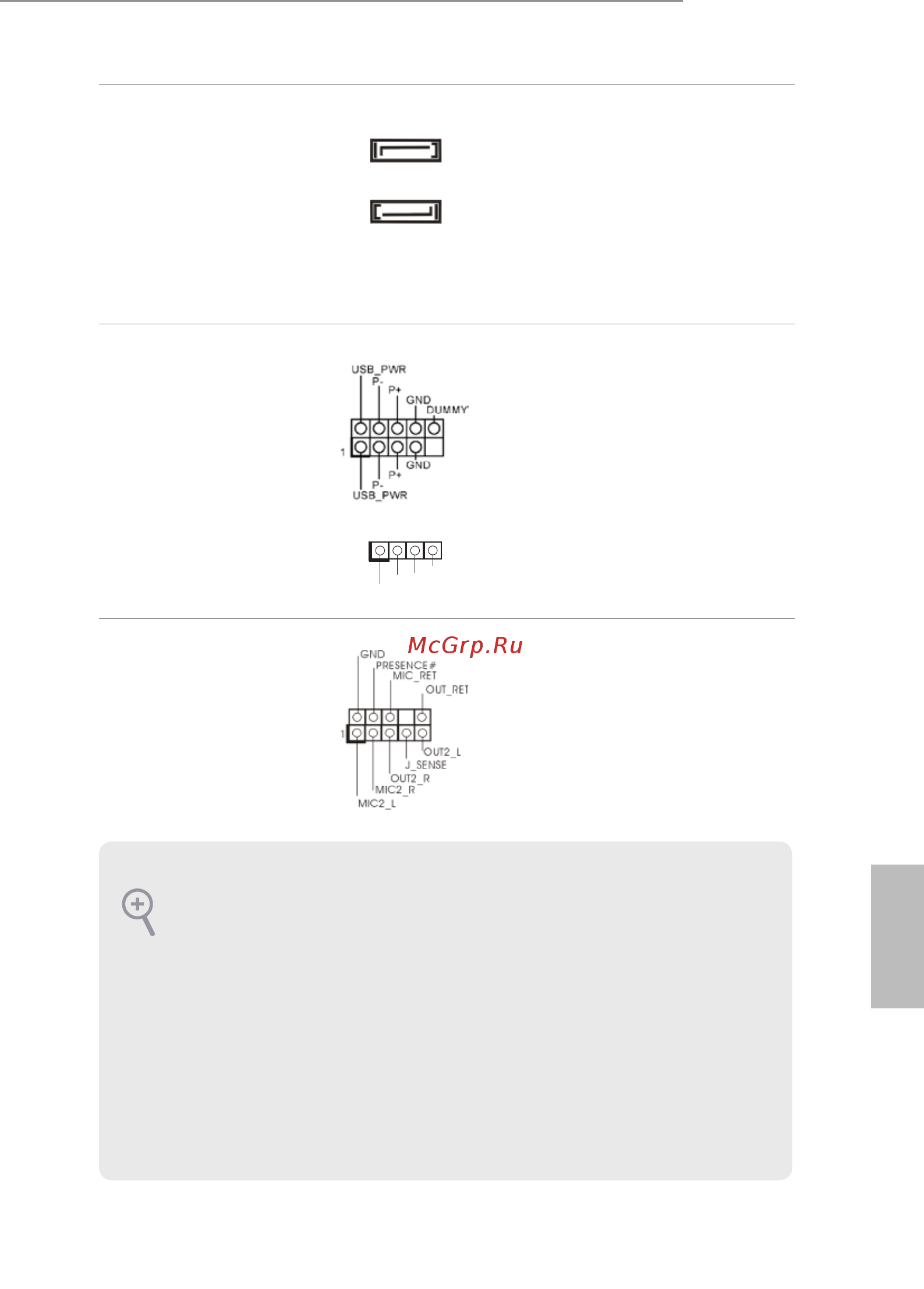

Connettori Serial ATA2
(SATA2_1:
vedere pag.1, n. 6)
(SATA2_2:
vedere pag.1, n. 8)
Questi due connettori
SATA2 supportano cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati no a 3,0
Gb/s.
Header USB 2.0
(USB4_5 a 9 pin)
(vedere pag. 1, n. 11)
(USB6 a 4 pin)
(vedere pag. 1, n. 10)
Oltre alle tre porte USB 2.0
sul pannello I/O, su questa
scheda madre vi è due
header.
Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 15)
Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.
SATA2_1
SATA2_2
1
USB_P WR
P-
P+
GND
1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello
sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni
presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello
anteriore seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC’97.
E. Per attivare il microfono anteriore, andare alla scheda “MicAnt” nel pannello di
controllo Realtek e regolare il “Volume di registrazione”.
