70
Português

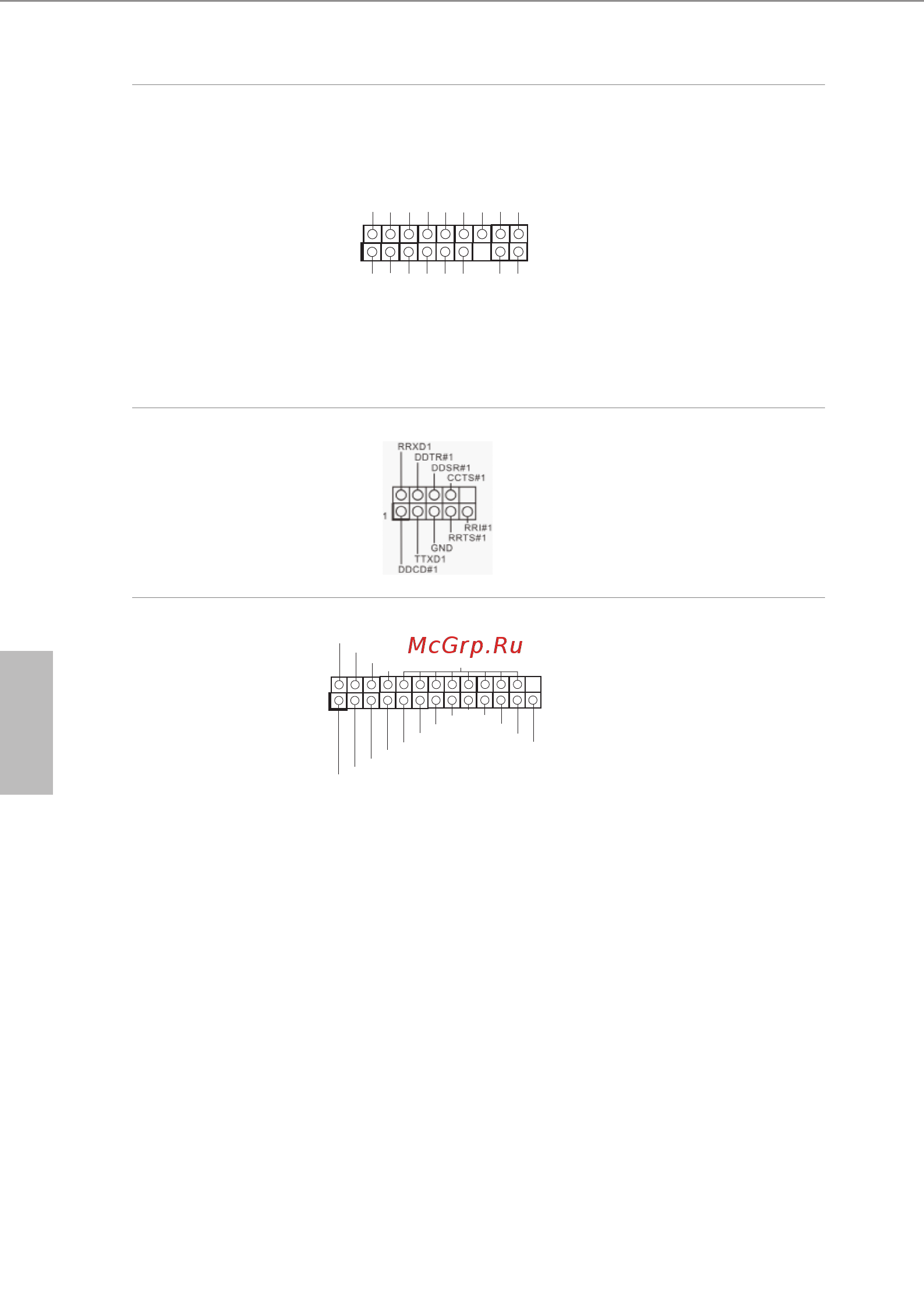

Terminal TPM
(TPMS1 de 17 pinos)
(consultar p.1, N.º 14)
Este conector suporta um sistema
com Módulo de Plataforma
Conável (TPM), que pode
armazenar com segurança chaves,
certicados digitais, palavras-
passe e dados. Um sistema TPM
também ajuda a melhorar a
segurança de rede, a proteger
identidades digitais e a garantir a
integridade da plataforma.
Terminal de porta de série
(COM1 de 9 pinos)
(consultar p.1, N.º 12)
Este terminal COM1
suporta um módulo de
porta de série.
Terminal de porta de
impressão
(LPT1 de 25 pinos)
(consultar p.1, N.º 13)
Esta é uma interface
para cabo de porta de
impressão que permite
a ligação conveniente de
dispositivos de impressão.
1
G N D
S M B_DATA_MAIN
LAD2
LAD1
G N D
S _ PWRDWN#
S E RIRQ#
G N D
P C ICLK
P C IRST#
LAD3
+ 3 V
LAD0
+ 3 VSB
G N D
F R AME
S M B_CLK_MAIN
1
AF D#
ER ROR#
PI NIT#
GN D
SL IN#
ST B#
SP D0
SP D1
SP D2
SP D3
SP D4
SP D5
SP D6
SP D7
AC K#
BU SY
PE
SL CT
