52
Español

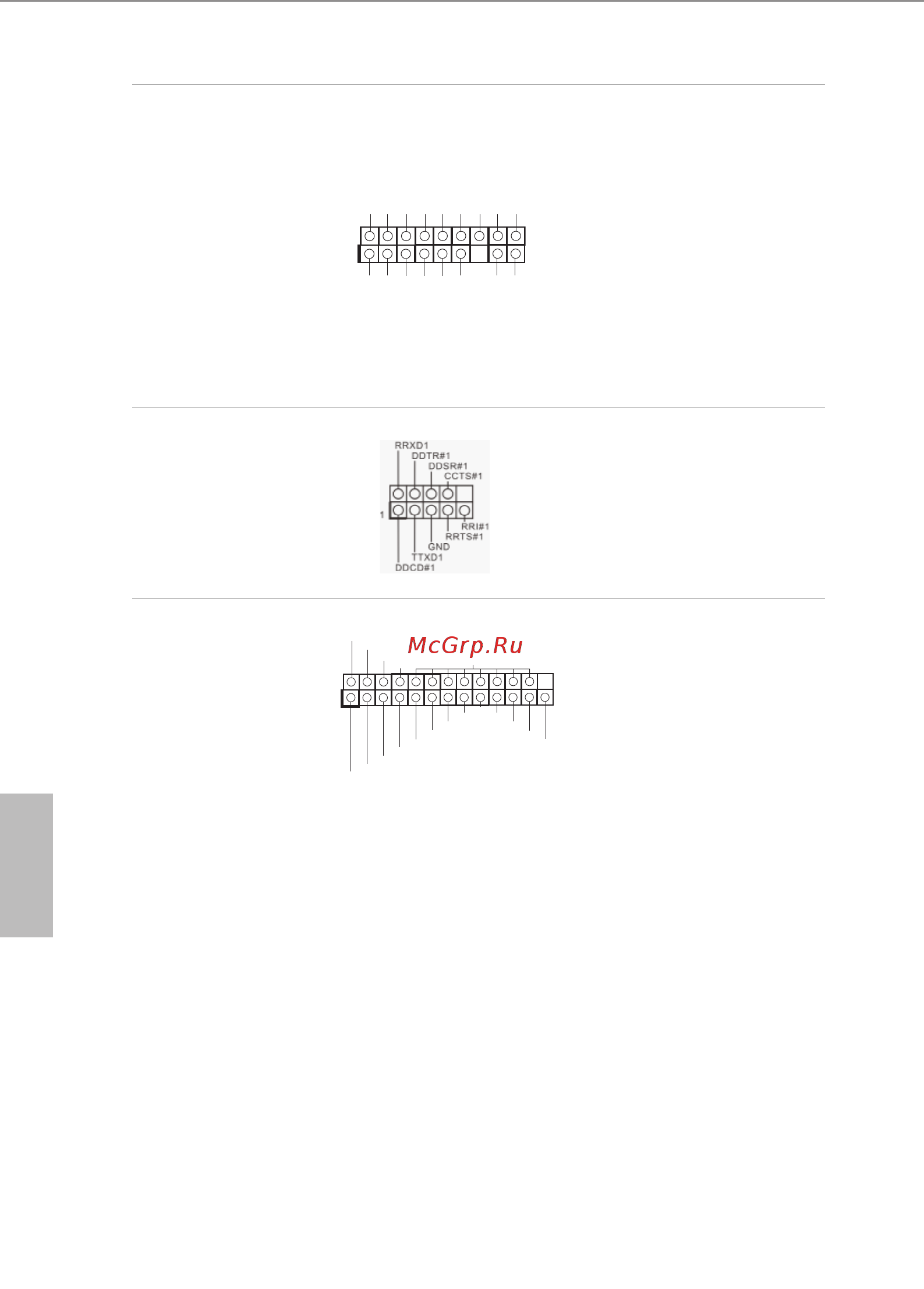

Cabezal TPM
(TPMS1 de 17 pines)
(consulte la pág.1, N.º 14)
Este conector es compatible con
el sistema Módulo de Plataforma
Segura (TPM, en inglés), que
puede almacenar de forma segura
claves, certicados digitales,
contraseñas y datos. Un sistema
TPM también ayuda a aumentar
la seguridad en la red, protege las
identidades digitales y garantiza la
integridad de la plataforma.
Cabezal de puerto serie
(COM1 de 9 pines)
(consulte la pág.1, N.º 12)
Este cabezal COM1 admite
un módulo de puerto serie.
Cabezal de puerto de
impresión
(LPT1 de 25 pines)
(consulte la pág.1, N.º 13)
Ésta es una interfaz para
el cable del puerto de
impresión que permite
una cómoda conexión de
dispositivos de impresión.
1
G N D
S M B _ D A T A _ M A I N
LAD2
LAD1
G N D
S _ P W R D W N #
S E R I R Q #
G N D
P C I C LK
P C I R S T #
LAD3
+ 3 V
LAD0
+ 3 VSB
G N D
F R A M E
S M B _ C L K _ M A I N
1
AF D#
ER ROR#
PI NIT#
GN D
SL IN#
ST B#
SP D0
SP D1
SP D2
SP D3
SP D4
SP D5
SP D6
SP D7
AC K#
BU SY
PE
SL CT
