Dell 3460-8971 (3460-8971) [12/54] Установка жесткого диска в сборе

Установка жесткого диска в сборе

1. Вставьте жесткий диск в сборе в слот на компьютере.

2. Подсоедините кабель жесткого диска в сборе к разъему на системной плате.

3. Затяните винты, чтобы прикрепить жесткий диск в сборе к корпусу компьютера.

4. Установите:

a. батарею

b. нижнюю крышку

5. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.

Снятие кронштейна жесткого диска

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:

a. батарею

b. нижнюю крышку

c. жесткий диск в сборе

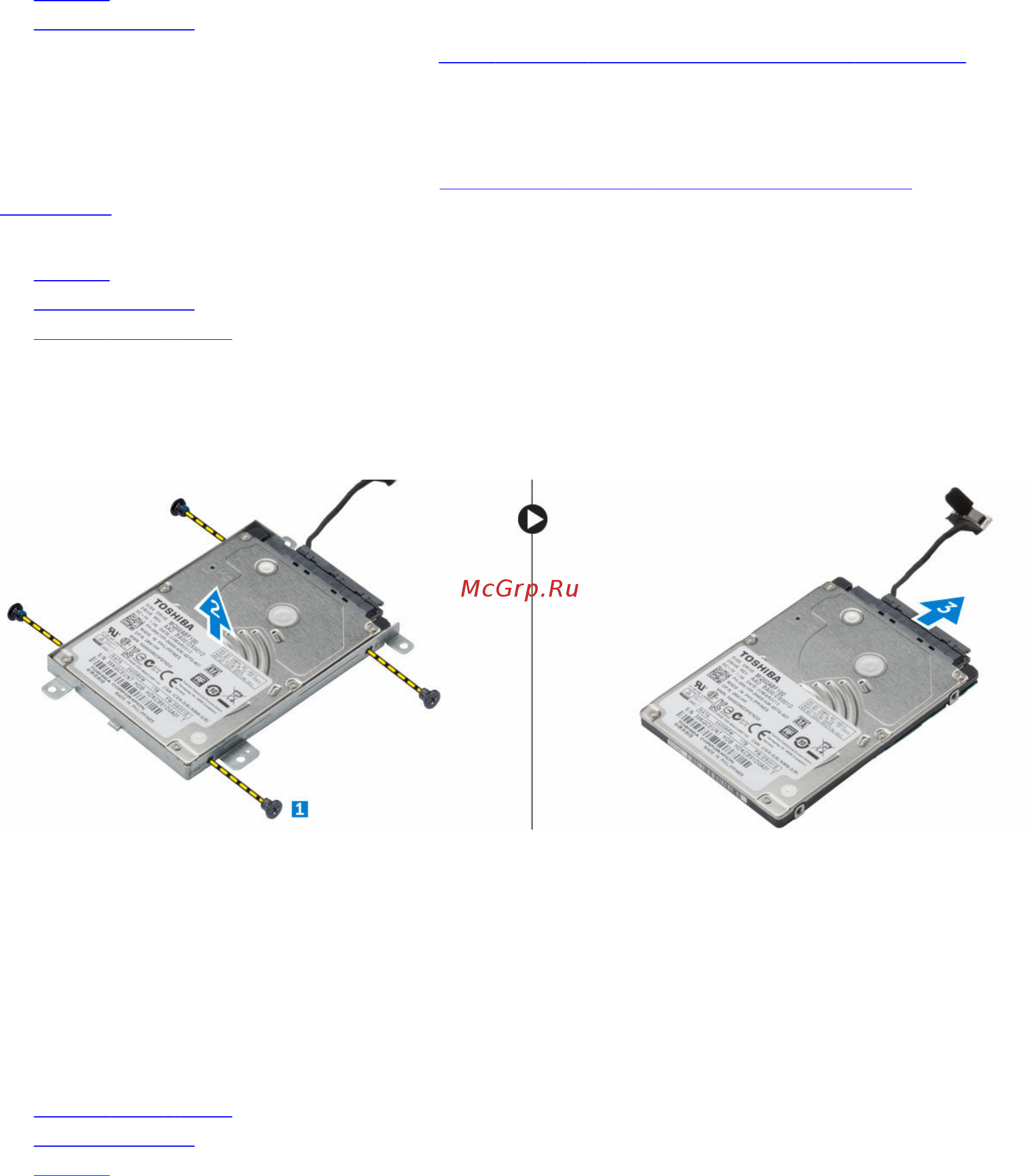

3. Извлечение кронштейна жесткого диска

a. Выкрутите винты, чтобы отсоединить кронштейн жесткого диска от жесткого диска в сборе [1].

b. Извлеките жесткий диск из кронштейна жесткого диска [2].

c. Отсоедините кабель жесткого диска от жесткого диска [3].

Установка кронштейна жесткого диска

1. Подсоедините кабель жесткого диска к разъему на жестком диске.

2. Установите кронштейны жесткого диска на жесткий диск, чтобы совместить их с держателями винтов с

обеих сторон жесткого диска.

3. Затяните винты, чтобы прикрепить скобу жесткого диска к жесткому диску.

4. Установите:

a. жесткий диск в сборе

b. нижнюю крышку

c. батарею
