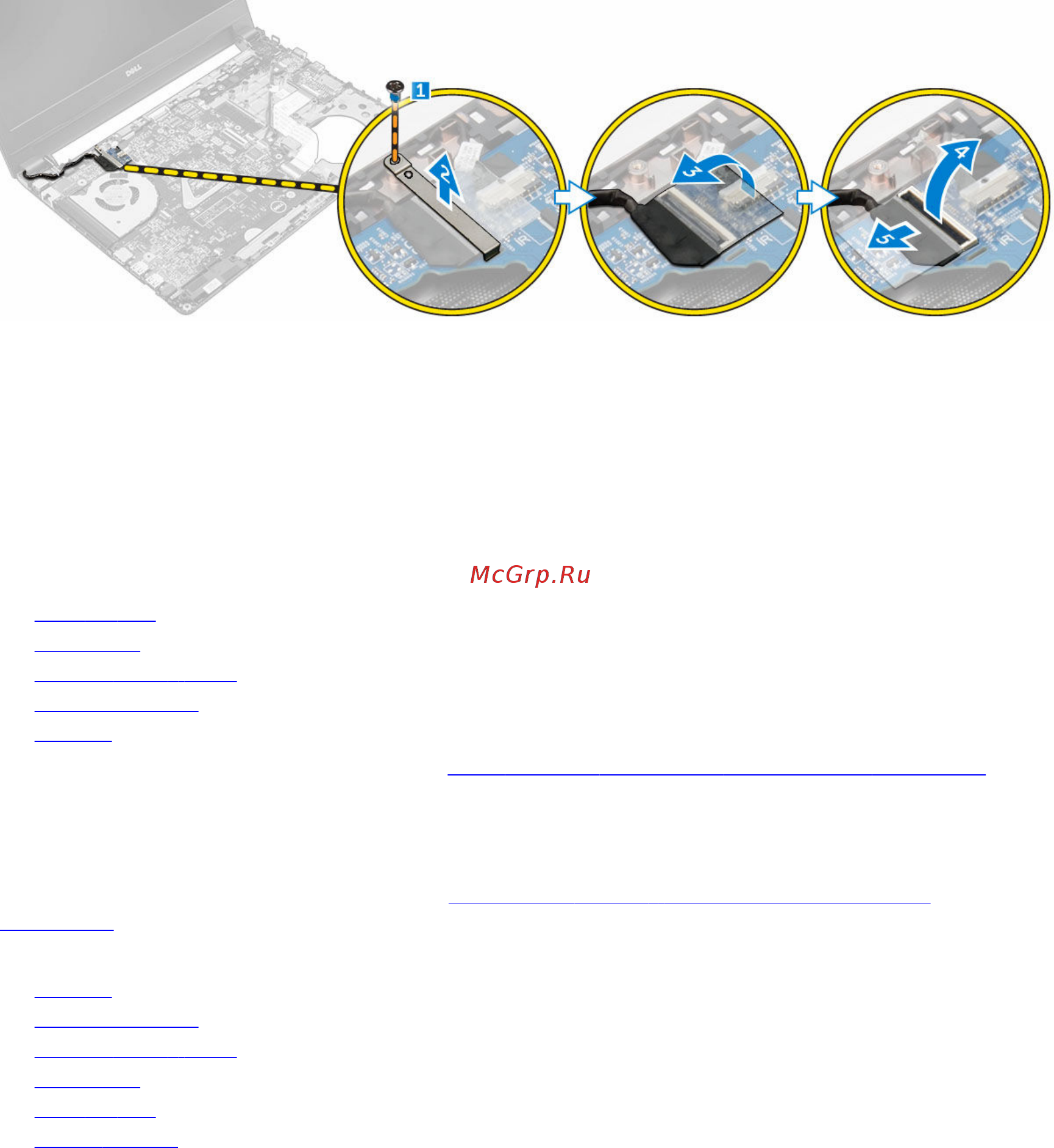

Установка кабеля дисплея

1. Подсоедините кабель дисплея к соответствующему разъему на системной плате.

2. Наклейте клейкую ленту, чтобы зафиксировать кабель дисплея.

3. Установите металлический выступ на кабель дисплея.

4. Затяните винт, чтобы зафиксировать металлический выступ.

5. Установите:

a. упор для рук

b. клавиатуру

c. жесткий диск в сборе

d. нижнюю крышку

e. батарею

6. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.

Извлечение порта разъема питания

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:

a. батарею

b. нижнюю крышку

c. жесткий диск в сборе

d. клавиатуру

e. упор для рук

f. кабель дисплея

3. Извлечение порта разъема питания:

a. Отключите кабель порта разъема питания от разъема на системной плате [1].

b. Отсоедините кабель порта разъема питания от фиксаторов.

c. Выкрутите винт, которым порт разъема питания крепится к компьютеру [2].

d. Приподнимите и извлеките порт разъема питания из компьютера [3].
