Dell 3460-8971 (3460-8971) [25/54] Установка дисплея в сборе

h. кабель дисплея

i. порт разъема питания

j. системный вентилятор

k. системную плату

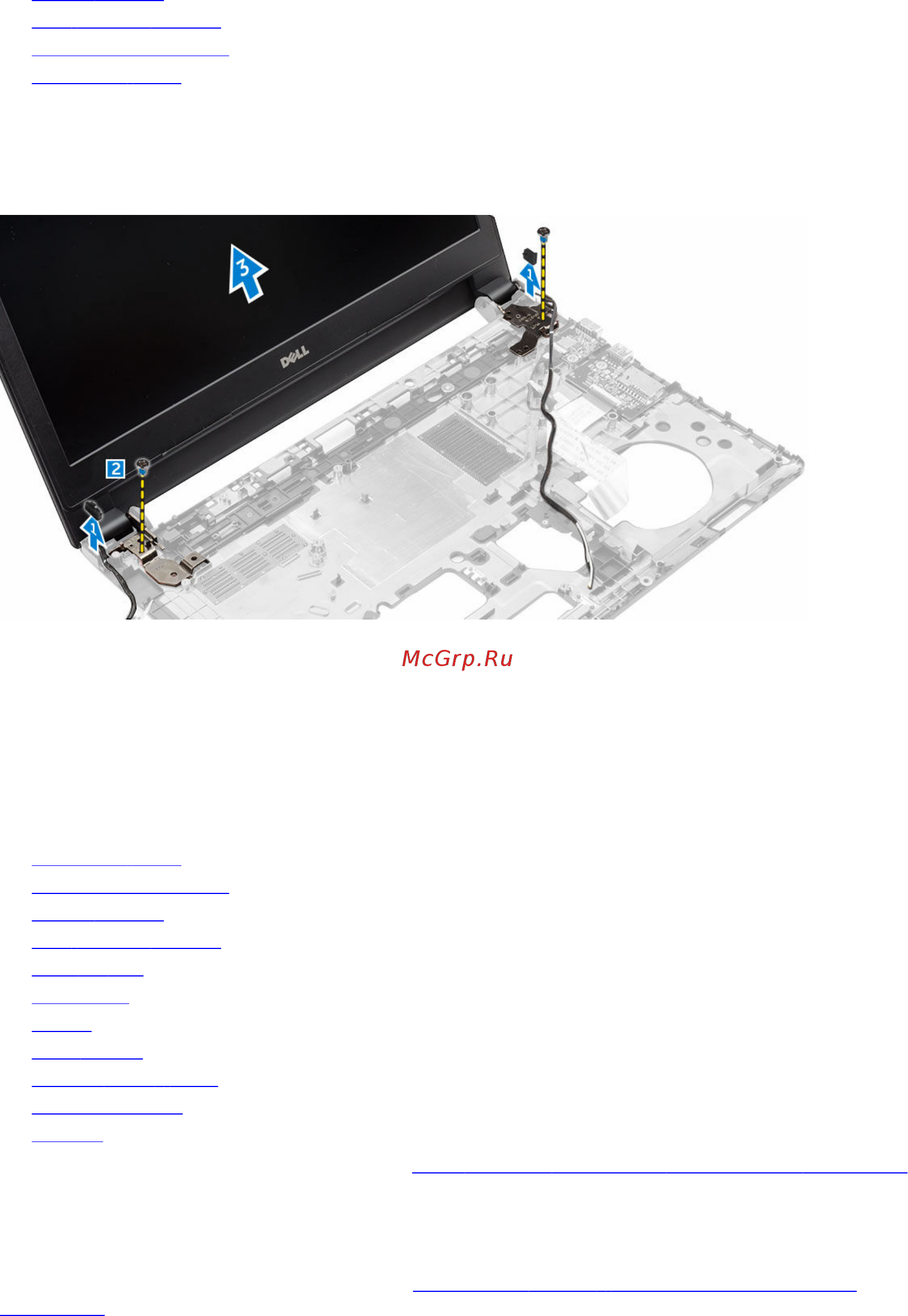

3. Снятие дисплея в сборе:

a. Извлеките резиновую прокладку с обеих сторон компьютера [1].

b. Выкрутите винты, которыми дисплей в сборе крепится к корпусу [2].

c. Приподнимите дисплей в сборе и снимите его с корпуса компьютера [3].

Установка дисплея в сборе

1. Установите дисплей в сборе, совместив резьбовые отверстия с корпусом компьютера.

2. Установите резиновую прокладку с обеих сторон компьютера.

3. Затяните винты, чтобы прикрпепить дисплей в сборе к корпусу.

4. Установите:

a. системную плату

b. системный вентилятор

c. кабель дисплея

d. порт разъема питания

e. упор для рук

f. клавиатуру

g. память

h. плату WLAN

i. жесткий диск в сборе

j. нижнюю крышку

k. батарею

5. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.

Снятие лицевой панели дисплея

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:
