110

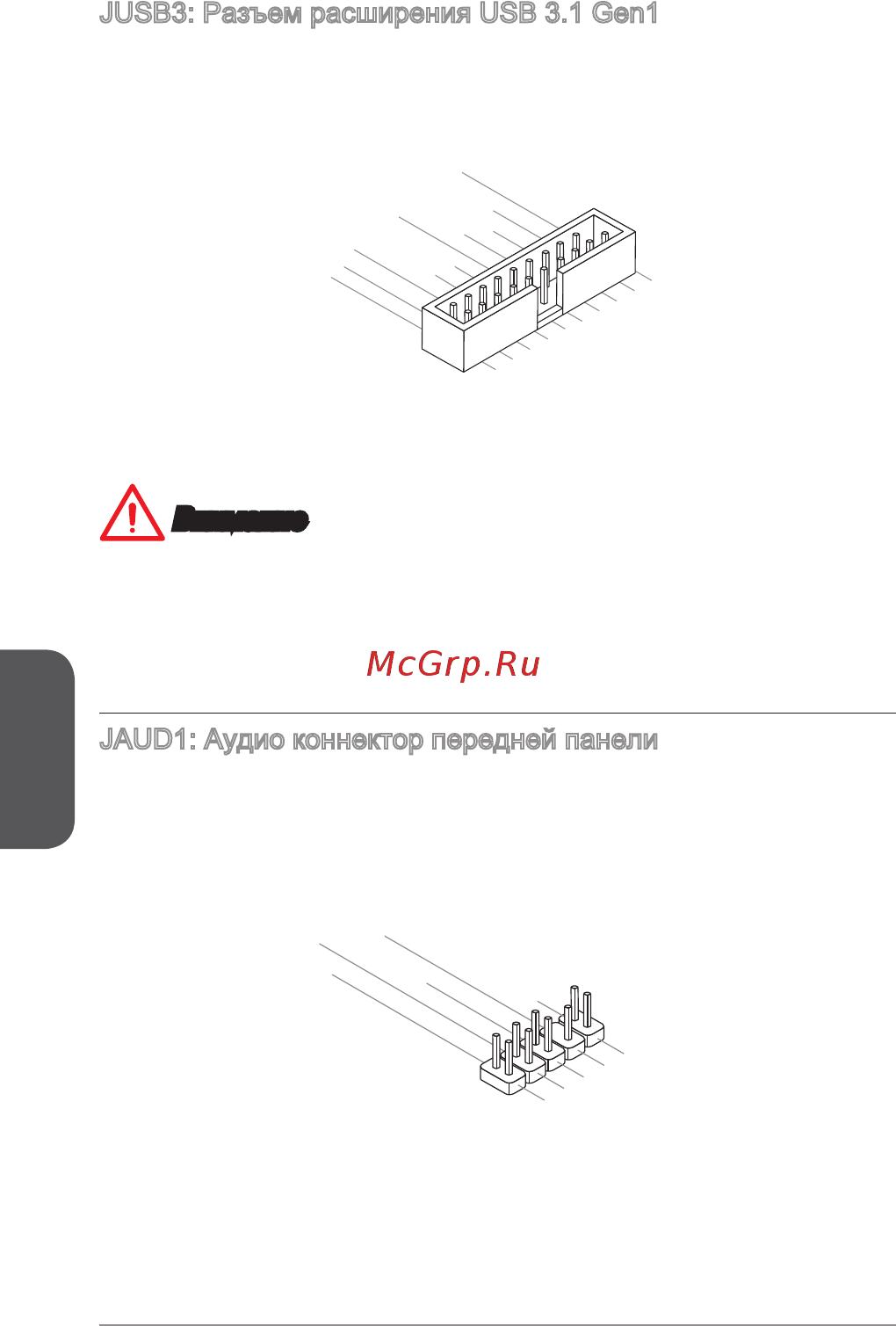

JUSB3: Разъем расширения USB 3.1 Gen1
Порт USB 3.1 Gen1 обратно совместим с устройствами USB 2.0. Он
поддерживает скорость передачи данных до 5 Гбит/с(SuperSpeed).
5.
USB3_TX_C_DN
4.Ground
3.USB3_RX_DP
2.USB3_RX_DN
1.Power
10.NC
9. +USB2.0
8. -USB2.0
7.Ground
6.USB3_TX_C_DP
20.No Pin
19.Power
18.USB3_RX_DN
17.USB3_RX_DP
16.Ground
15.USB3_TX_C_DN
14.USB3_TX_C_DP
13.Ground
12.USB2.0 -
11
. +
USB2.0
Внимание
•
Помните, что во избежание повреждений необходимо правильно подключать
контакты VCC и GND.
•
Для использования устройства USB 3.1 Gen1 подключитесь к разъему USB
3.1 Gen1 с помощью кабеля USB 3.1 Gen1 (приобретается дополнительно).
JAUD1: Аудио коннектор передней панели
Этот коннектор служит для подключения аудиоразъемов передней панели
системного блока. Коннектор соответствует стандарту Intel® Front Panel I/O
Connectivity Design.
1.MIC L
3.MIC R
10.Head
Phone Detection
5.Head Phone
R
7.SENSE_SEN
D
9.Head Phone
L
8.No Pin
6.MIC Detection
4.NC
2
.Ground
