English
14

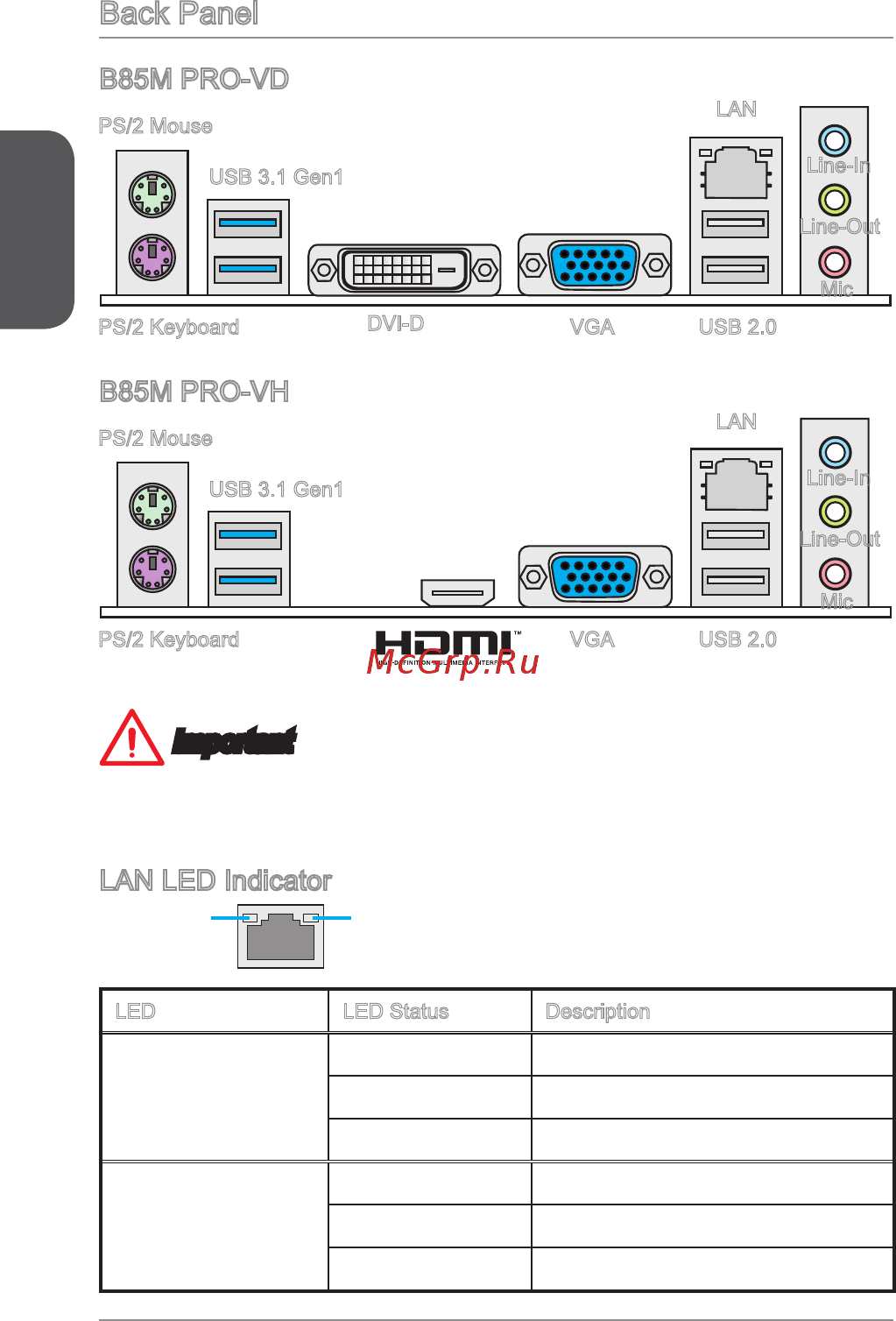

Back Panel
PS/2 Mouse
PS/2 Mouse
PS/2 Keyboard
PS/2 Keyboard
USB 3.1 Gen1
USB 3.1 Gen1
VGA
VGA
DVI-D
Line-In
Line-In
Line-Out
Line-Out
Mic
Mic
USB 2.0
USB 2.0
LAN
LAN
Important
Under default BIOS setting, the PS/2 and USB ports do not support S4 and S5
sleeping mode. Please press power button to wake up from S4 and S5.
LAN LED Indicator
LINK/ACT
LED
SPEED
LED
LED LED Status Description
Link/ Activity LED
O No link
Yellow Linked
Blinking Data activity
Speed LED
O 10 Mbps connection
Green 100 Mbps connection
Orange 1 Gbps connection
B85M PRO-VD
B85M PRO-VH
