한국어
41

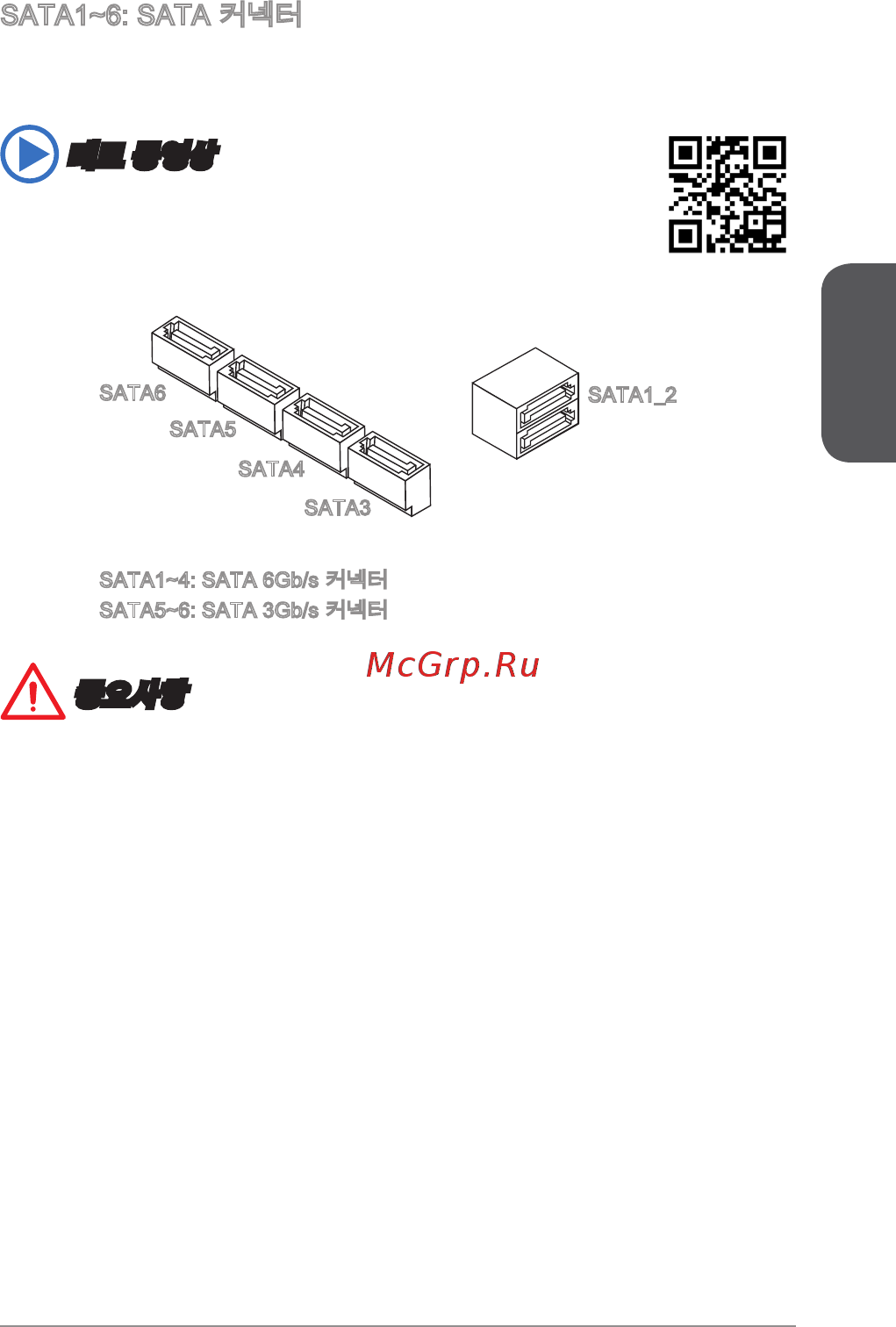

SATA1~6: SATA 커넥터
이 커넥터는 고속 SATA 인터페이스 포트에 사용됩니다.각 커넥터는 하나의 SATA 장
치에 연결할수 있습니다. SATA 장치는 디스크 드라이브(HDD), 솔리드 스테이트 드라
이브(SSD)및 옵티컬 드라이브 (CD/ DVD/ 블루 레이)를 포함합니다.
데모 동영상
SATA HDD 설치에 대한 동영상을 참조하려면 아래의 웹사이트를
방문하세요.
http://youtu.be/RZsMpqxythc
SATA1~4: SATA 6Gb/s 커넥터
SATA5~6: SATA 3Gb/s 커넥터
SATA1_2
SATA3
SATA4
SATA5
SATA6
중요사항
•
디스크 드라이브 (HDD),솔리드 스테이트 드라이브 (SSD) 및 옵티컬 드라이브 (CD
/ DVD / 블루 레이) 와 같은 다수의 SATA 장치는 전원 공급 장치에 연결된 전원
케이블도 필요합니다. 자세한 내용은 해당 기기 메뉴얼을 참조하세요.
•
다수의 컴퓨터 케이스는 HDD, SSD, 옵티컬 드라이브와 같은 대형 SATA 장치가
케이스 안쪽 하단에 고정되어 있도록 요구합니다.설치에 대한 자세한 설명은
컴퓨터 케이스나 SATA 장치와 함께 제공되는 메뉴얼을 참조하세요.
•
SATA 케이블을 90도로 꺽지 마세요. 그럴 경우 전송 중 데이터가 손상될 수
있습니다.
•
SATA 케이블의 양쪽 모두에 동일한 플러그가 있지만 공간 절약을 위해 플랫
커넥터를 메인보드에 연결할것을 권장합니다.
