日本語
176

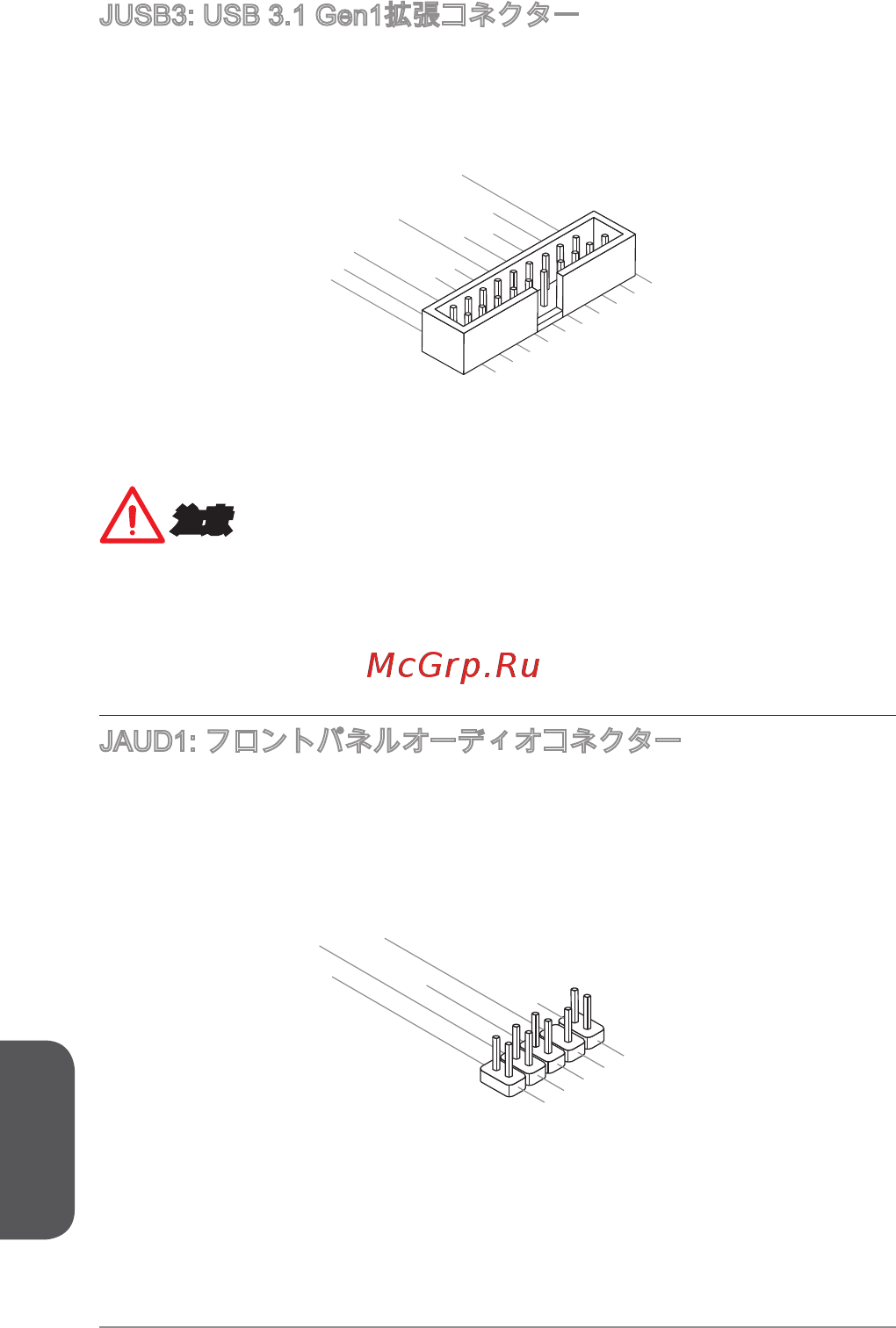

JUSB3: USB 3.1 Gen1拡張コネクター
USB 3.1 Gen1ポートはUSB 2.0デバイスと併用できます。データ転送速度は最大
5Gbit/sまでをサポートします (超高速)。
5.
USB3_TX_C_DN
4.Ground
3.USB3_RX_DP
2.USB3_RX_DN
1.Power
10.NC
9. +USB2.0
8. -USB2.0
7.Ground
6.USB3_TX_C_DP
20.No Pin
19.Power
18.USB3_RX_DN
17.USB3_RX_DP
16.Ground
15.USB3_TX_C_DN
14.USB3_TX_C_DP
13.Ground
12.USB2.0 -
11
. +
USB2.0
注意
•
VCCピンとGNDピンは必ず接続してください。接続しない場合、機器に重大な損
傷を及ぼす恐れがあります。
•
USB 3.1 Gen1デバイスを使用前に、必ずUSB 3.1 Gen1ケーブルでデバイスを
USB 3.1 Gen1ポートに接続します。
JAUD1: フロントパネルオーディオコネクター
フロントパネルオーディオピンヘッダを使用するとケースのフロントパネルからの
オーディオ出力が可能になります。ピン配列はインテル
®
のフロントパネル接続デザ
インガイドに準拠しています。
1.MIC L
3.MIC R
10.Head
Phone Detection
5.Head Phone
R
7.SENSE_SEN
D
9.Head Phone
L
8.No Pin
6.MIC Detection
4.NC
2
.Ground
