22 Оптический дисковод
Установка оптического дисковода
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр.7.
2
Задвиньте оптический дисковод в отсек для оптического дисковода, чтобы он
плотно встал на свое место.
3
Вверните обратно винт, которым оптический дисковод крепится к основанию
компьютера.
4
Уст а н о в ит е клавиатуру на место. См. раздел «Уст а н о в к а клавиатуры» на
стр. 15.
5
Уст а н о в ит е аккумулятор. См. раздел «Уст а н о в ка оптического дисковода» на
стр. 22.

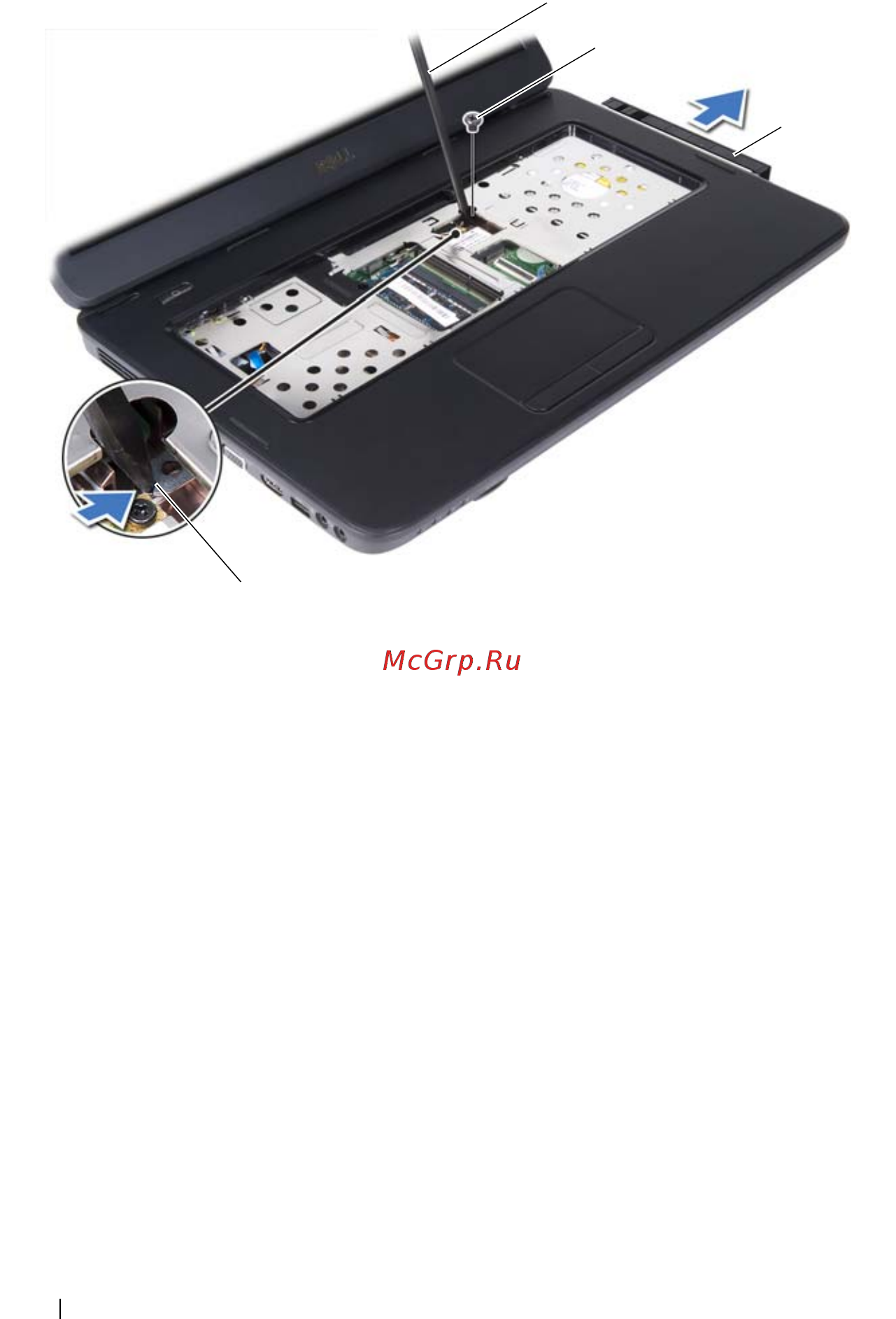

1
пластмассовая палочка
2
винт
3
оптический дисковод
4
паз
1
2
3
4
