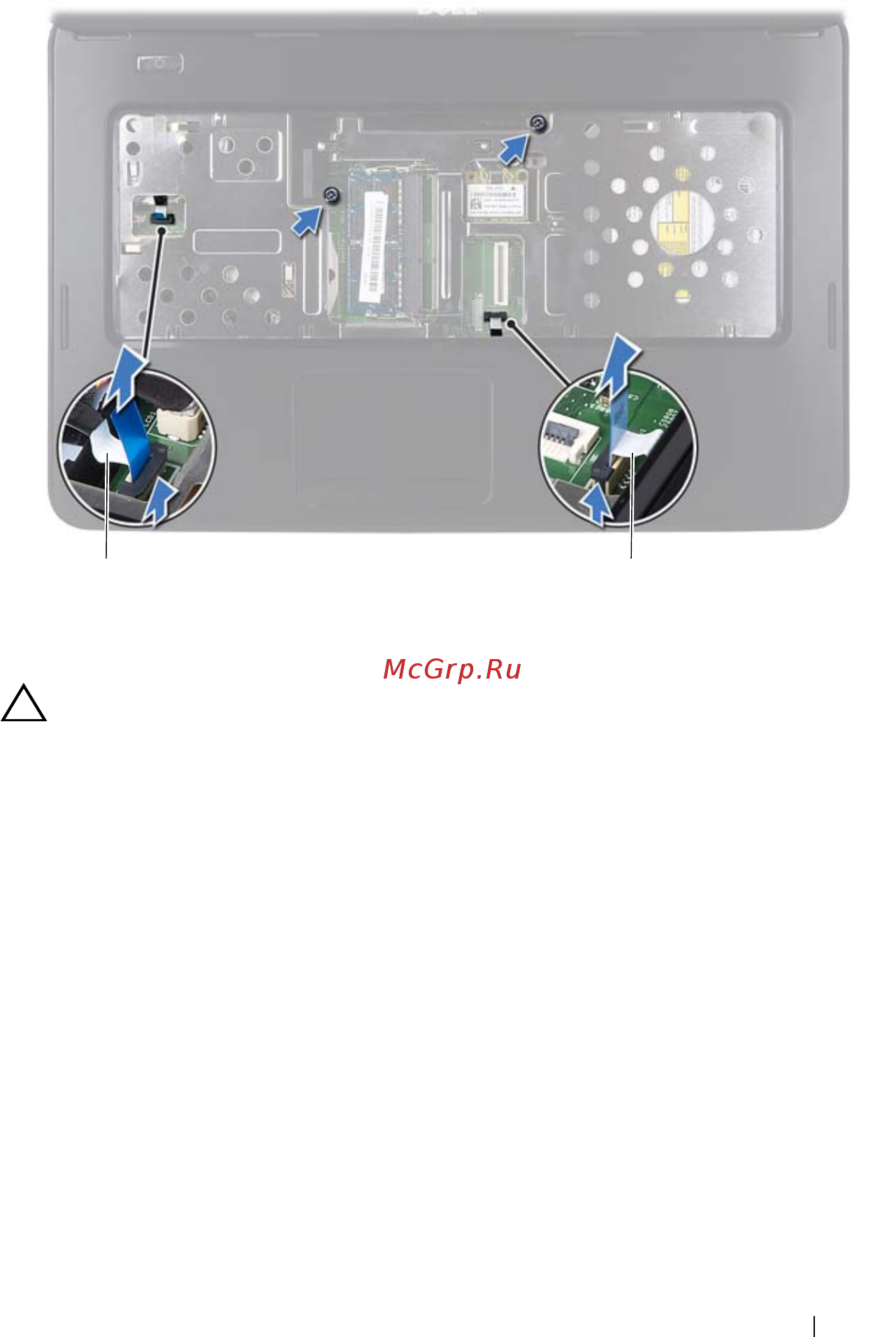

Упор для рук в сборе 31
ВНИМАНИЕ:
Осторожно отсоедините упор для рук от корпуса компьютера,
стараясь не повредить его.
7
Пластмассовой палочкой осторожно подденьте упор для рук в сборе, а затем
высвободите его из корпуса компьютера.
8
Приподнимите упор для рук в сборе и снимите его с корпуса компьютера.
1
кабель платы кнопки питания
2
кабель сенсорной панели
1
2
