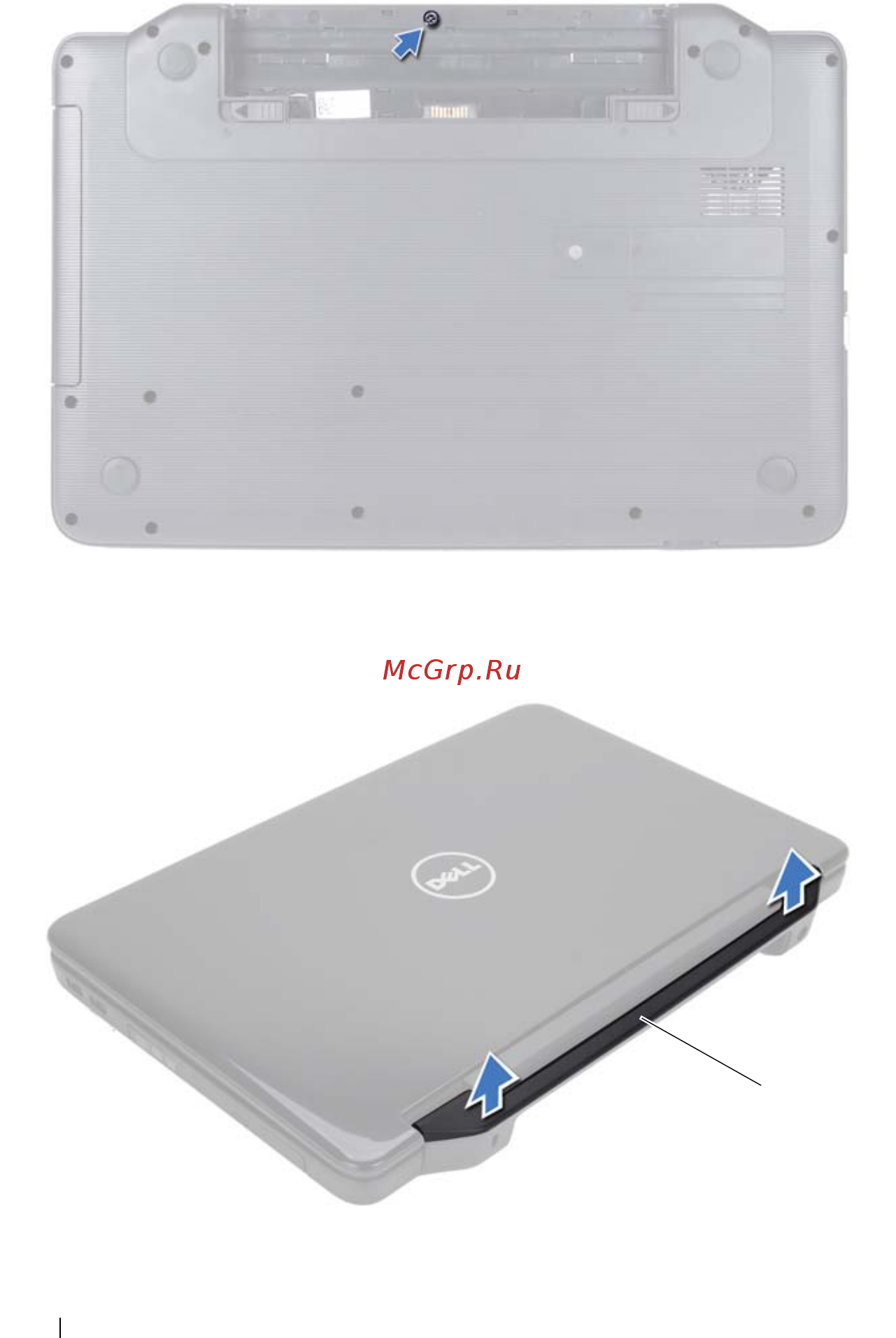

52 Крышка шарнира
4
Переверните компьютер.
5
Подцепите крышку шарнира и снимите ее с корпуса компьютера.
1
крышка шарнира
1
