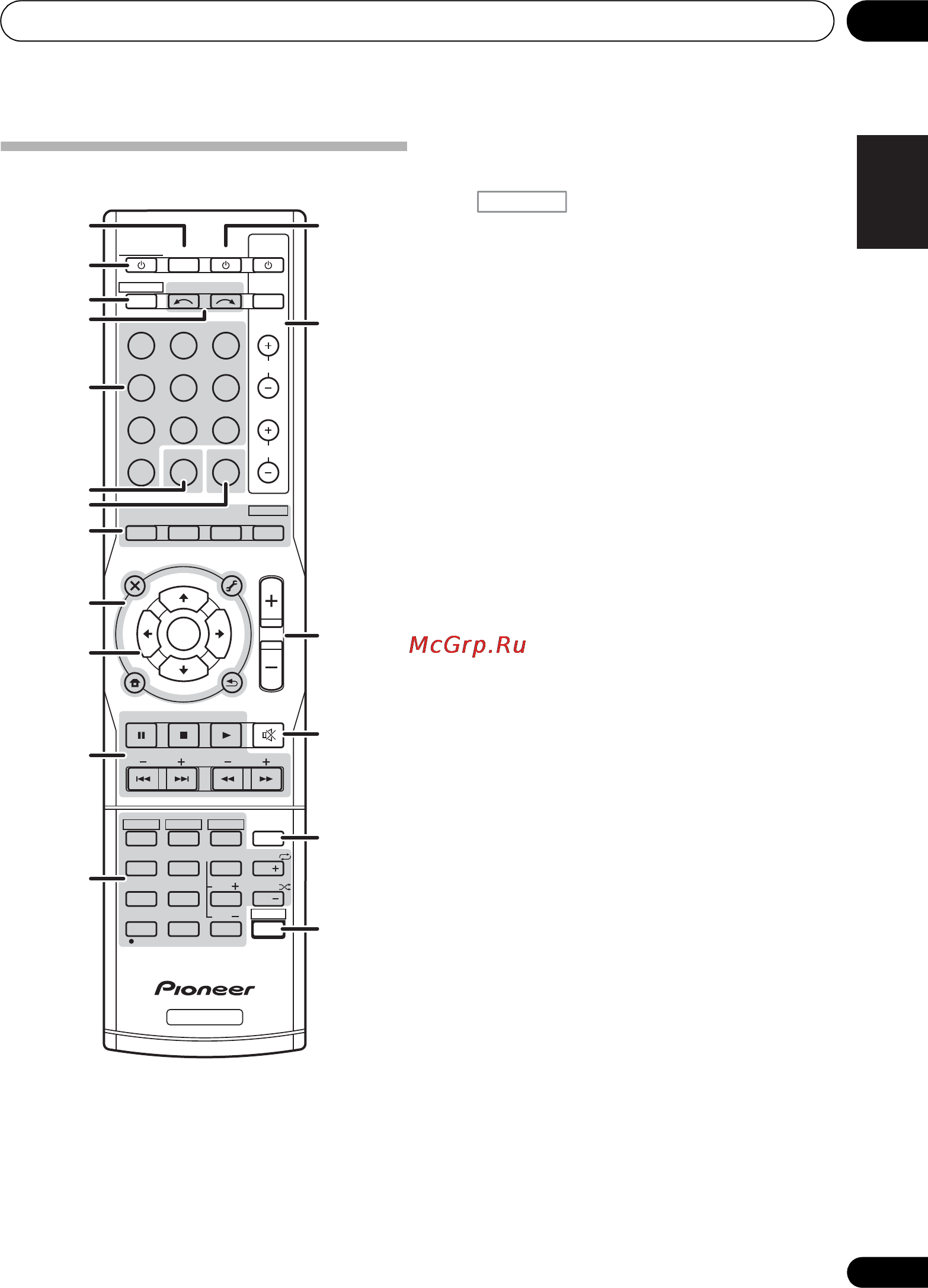

Remote control
1
SLEEP
Press to change the amount of time before the
receiver switches into standby (30 min – 60
min – 90 min – Off). You can check the
remaining sleep time at any time by pressing
SLEEP once.
2
RECEIVER
Switches the receiver between standby and on.
3
Switches the remote to control the receiver
(used to select the white commands above the
number buttons (MIDNIGHT, etc)). Also use
this button to set up surround sound (page 42)
or Audio parameters (page 38).
4
INPUT SELECT
Use to select the input source.
5
MULTI CONTROL
buttons
Press to select control of other components
(see
Controlling the rest of your system on
page 53
).
6
S.RETRIEVER
Press to restore CD quality sound to
compressed audio sources (page 36).
7
SIGNAL SEL
Use to select an input signal (page 41).
8 Listening mode buttons
AUTO/DIRECT
Switches between Auto surround mode
(Auto playback on page 33) and Stream
Direct playback. Stream Direct playback
bypasses the tone controls for the most
accurate reproduction of a source
(page 36).
STEREO/A.L.C.
Switches between stereo playback, Auto
level control stereo mode (page 35) and
Front Stage Surround Advance modes
(page 35).
STANDARD
Press for Standard decoding and to switch
between 2 Pro Logic II options (page 33).
ADV SURR
Switches between the various surround
modes (page 34).
Press BD first to access:
BD MENU*
Displays the disc menu of Blu-ray Discs.
BD DVD
INPUT SELECT
SOURCESLEEP
TV
CONTROL
DIMMER
TV
INPUT
1
4
7
MIDNIGHT
HDD
CH
RECEIVER
DVR CD
CD-R
ADAPTER iPod USB
VIDEO
TUNER
S.RETRIEVER
SIGNAL SEL
BD MENU
ENTER
STANDARD
ADV SURR
STEREO/
A.L.C.
AUTO/
DIRECT
VOL
+
10
2
5
8
SPEAKERS
LEV
LEV
SB CH
DISP
CLR
EQ
PHASE
DVD
3
6
9
0
ENTER
CH
CH
CH SELECT
VCR
SHIFT
MUTE
RETURN
AUDIO
PARAMETER
TUNER EDIT
TOOLS
MASTER
VOLUME
iPod
CTRL
PTY SEARCH
BAND
MENU
HOME
MENU
SETUP
DTV/
TV
/
TRE
BASS
TOP
MENU
RECEIVER
T
U
N
E
T
U
N
E
P
R
E
S
E
T
P
R
E
S
E
T
RECEIVER
1
2
13
14
15
16
17
3
4
5
6
7
8
9
10
11
12
18
RECEIVER
