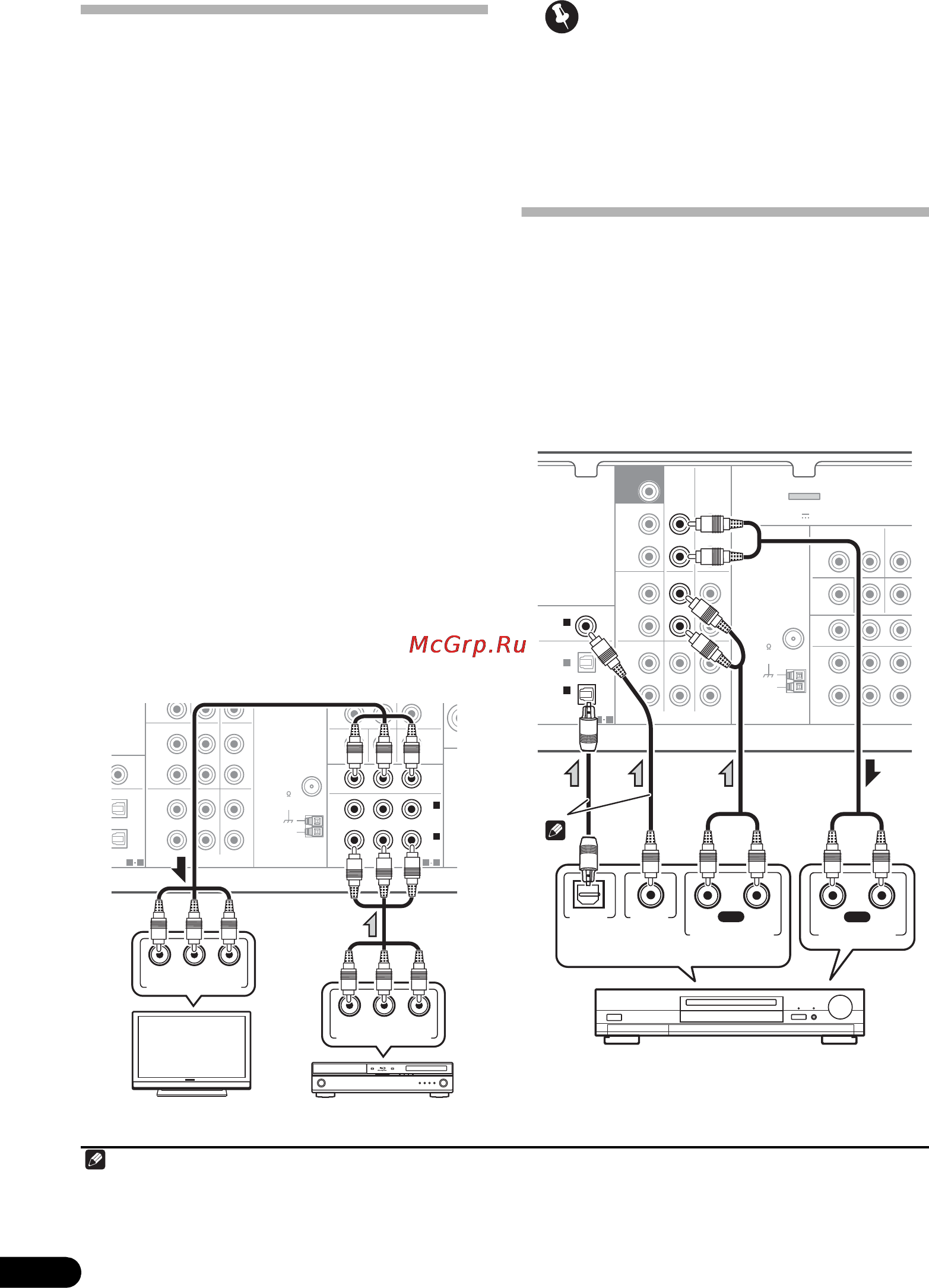

Использование разъемов
компонентного видео
По сравнению с композитным видео
компонентное видео обеспечивает значительно
более высокое качество изображения. Еще
большими преимуществами обладает видео с
прогрессивной разверткой. При условии, что
источник сигнала и телевизор поддерживают
этот формат, обеспечивается очень устойчивое
изображение без мерцания. Узнать,
поддерживает ли ваше оборудование видео с
прогрессивной разверткой (progressive-scan
video), можно в документации к телевизору и
ко
мпоненту-
источнику видеосигнала.
• Если необходимо, назначьте входы
компонентного видео для подключенного
источника сигнала.
Это необходимо сделать, только если
подключение выполнено не в соответствии со
следующими параметрами по умолчанию:
• COMPONENT VIDEO IN 1 – BD
• COMPONENT VIDEO IN 2 – DVD
Подробнее см. раздел Меню назначения входов
на стр. 46.
• По аудиоподключению см. Подключение
компонента без разъема HDMI на стр. 24.
Внимание
• Если любой компонент-источник
подключен к ресиверу через вход
компонентного видео, телевизор также
сл
ед
ует подключить к ресиверу при
помощи гнезд COMPONENT VIDEO
OUT.
Подключение других
аудиокомпонентов
Количество и тип соединений зависит от типа
подключаемого компонента.
1
Для
подключения проигрывателей CD-R, MD,
DAT, кассетного магнитофона или других
аудиокомпонентов выполняйте действия,
описанные ниже.
2
R
R
L
IN
R
L
IN
IN
IN
CD
TV/SAT
DVD BD
DVR/VCR
MONITOR OUT
P
R
P
B
Y
DVD IN BD IN
OUT
MONITOR
COMPONENT VIDEO
CD-R/TAPE
PRE OUT
S
SIGNABLE
S
SIGNABLE
AUDIO
(
BD
)
IN
1
(
DVD
)
IN
2
1 2
ASSIGNABLE
SP
E
1 2
ANTENNA
FM
UNBAL
75
AM
LOOP
COMPONENT VIDEO IN
P
R
YP
B
COMPONENT VIDEO OUT
P
R
YP
B
Проигрыватель BD
Телевизор
Примечание
1 Учтите, что необходимо подключить цифровые компоненты к гнездам аналогового аудио, если требуется выполнить
запись с цифровых компонентов (например, минидиска) на аналоговые компоненты или наоборот.
2 Если подключение выполнено с помощью оптического или коаксиального кабеля, нужно указать ресиверу, к какому
цифровому входу подключен компонент (см. Выбор входного сигнала на стр. 41).
SURR BACK /
FRONT
HEIGHT
L
(
Single
)
R
R
L
IN
R
L
IN
IN
OUT
IN
CD
TV/SAT
DVD BD
DVR/VCR
MONITOR OUT
P
R
P
B
Y
DVD IN BD IN
M
COMPONENT VIDEO
TV/SA
T
IN
DVR/VCR
OUT IN
CD-R/TAPE
DVR/VCR
CD-R/TAPE
PRE OUT
COAXIAL
OPTICAL
(
CD
)
IN
ASSIGNABLE
ASSIGNABLE
1
(
CD-R/TAPE
)
IN
AUDIO
ADAPTER PORT
VIDEO
(
OUTPUT 5 V 100 mA MAX
)
1
1 2
ASSIG
N
IN
2
SUBWOOFER
PRE OUT
ANTENNA
FM
UNBAL
75
AM
LOOP
PLAY
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
COAXIAL
R
L
ANALOG AUDIO IN
REC
OPTICAL
Выберите один
CD-R, MD, DAT, кассетный магнитофон, и т.д.
2
