19
Ru
English
Français
Deutsch
Nederlands
Italiano
Español

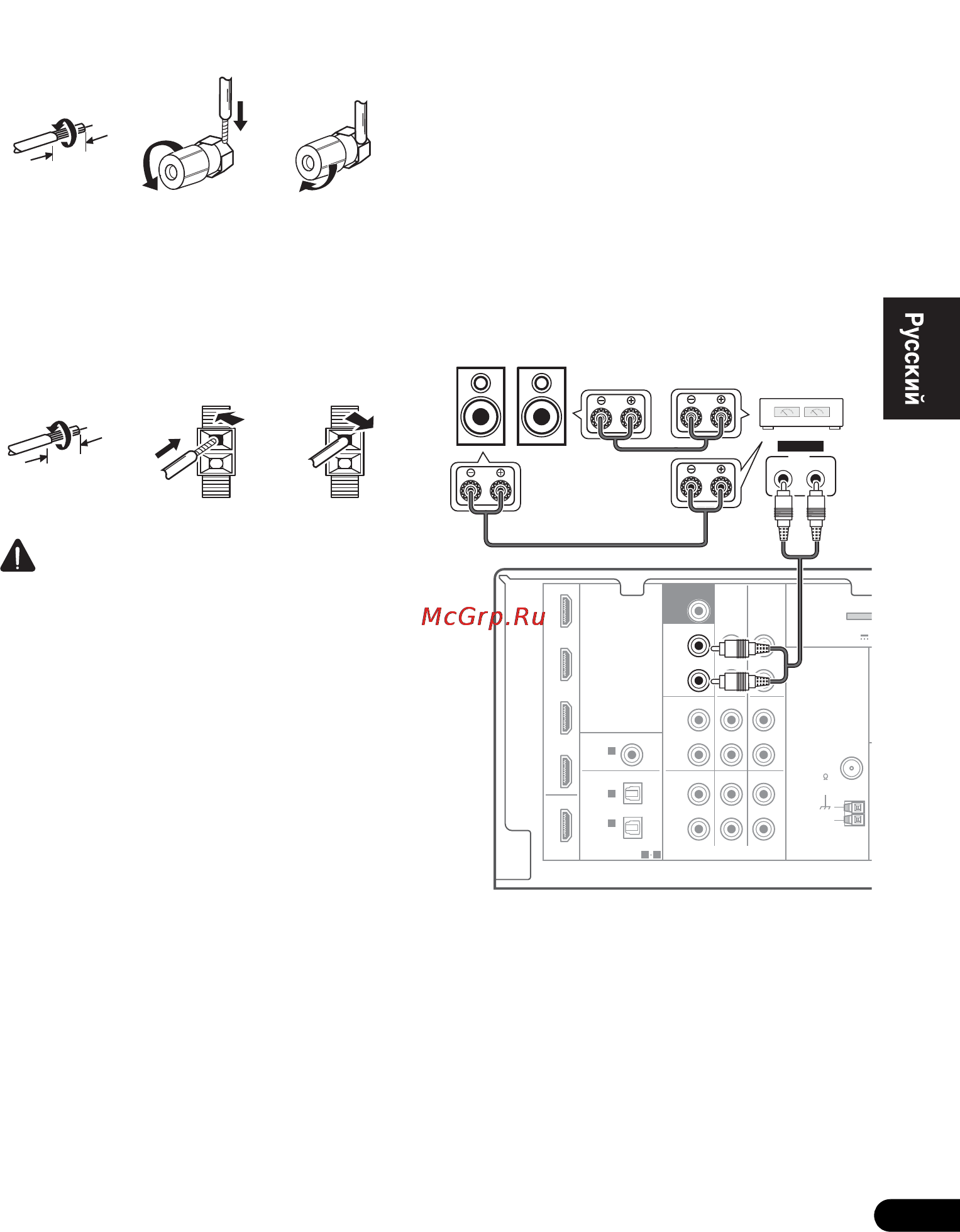

Подключение проводов
Разъемы громкоговорителей группы A:
1 Скрутите оголенные жилы провода.
2 Ослабьте зажим контакта и вставьте
оголенный провод.
3 Зажмите контакт.
Разъемы громкоговорителей группы B:
1 Скрутите оголенные жилы провода.
2 Откройте защитные выступы и
вставьте оголенный провод.
3 Отпустите защитные выступы.
ОСТОРОЖНО
• На контактах громкоговорителей имеется
ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение.
Во избежание опасности поражения
электрическим током при подключении
или отключении кабелей
громкоговорителей отсоединяйте кабель
питания, прежде чем прикасаться к любым
неизолированным деталям.
• Оголенные концы провода
громкоговорителя должны быть
обязательно скручены и вставлены в
контакт громкоговорителя до конца. Если
любой из неизолированных проводо
в
громкого
ворителя коснется задней панели,
это может вызвать отключение питания в
целях безопасности.
Подключение задних
громкоговорителей объемного
звучания или передних верхних
громкоговорителей
Подключите выходы PRE OUT на устройстве
к дополнительному усилителю, чтобы
добавить задний громкоговоритель объемного
звучания или передний верхний
громкоговоритель.
• Если подключен задний громкоговоритель
объемного звучания или передний
верхний громкоговоритель, задайте
настройку выхода предварительного
усилителя (см. Настройка выхода
предварительного усилителя на стр. 47).
• Для одного громкоговорителя можно
также подключать дополнительный
усилитель к выходам PRE OUT заднего
тылово
го канала. В
этом случае
подключайте усилитель только к левому (L
(Single)) разъему.
123
10 мм
12 3
10 мм
IN BD
SURR BACK /
FRONT
HEIGHT
L
(
Single
)
R
R
L
IN
R
L
IN
IN
OUT
IN
CD
TV/SAT
DVD BD
DVR/VCR
M
CD-R/TAPE
DVR/VCR
CD-R/TAPE
PRE OUT
DVD
TV/SAT
COAXIAL
OPTICAL
(
CD
)
IN
ASSIGNABLE
ASSIGNABLE
OUT
HDMI
DVR/VCR
1
(
CD-R/TAPE
)
IN
AUDIO
ADAPTER
(
OUTPUT 5 V 1
1
1 2
IN
2
SUBWOOFER
PRE OUT
ANTENNA
FM
UNBAL
75
AM
LOOP
INPUT
LR
ANALOG
SBL/FHL SBR/FHR
Задние громкоговорители
объемного звучания или
передние верхние
громкоговорители
Усилитель заднего
канала объемного
звучания или
переднего
верхнего канала
VSX-820_SYXCN_Ru.book 19 ページ ２０１０年４月１２日 月曜日 午後７時２分
