Раздел 3:
Подключение оборудования
Этот ресивер предлагает широкие возможности подключения, но это не так сложно, как может показаться. В данном
разделе описаны виды компонентов, которые можно подключить к системе домашнего кинотеатра.

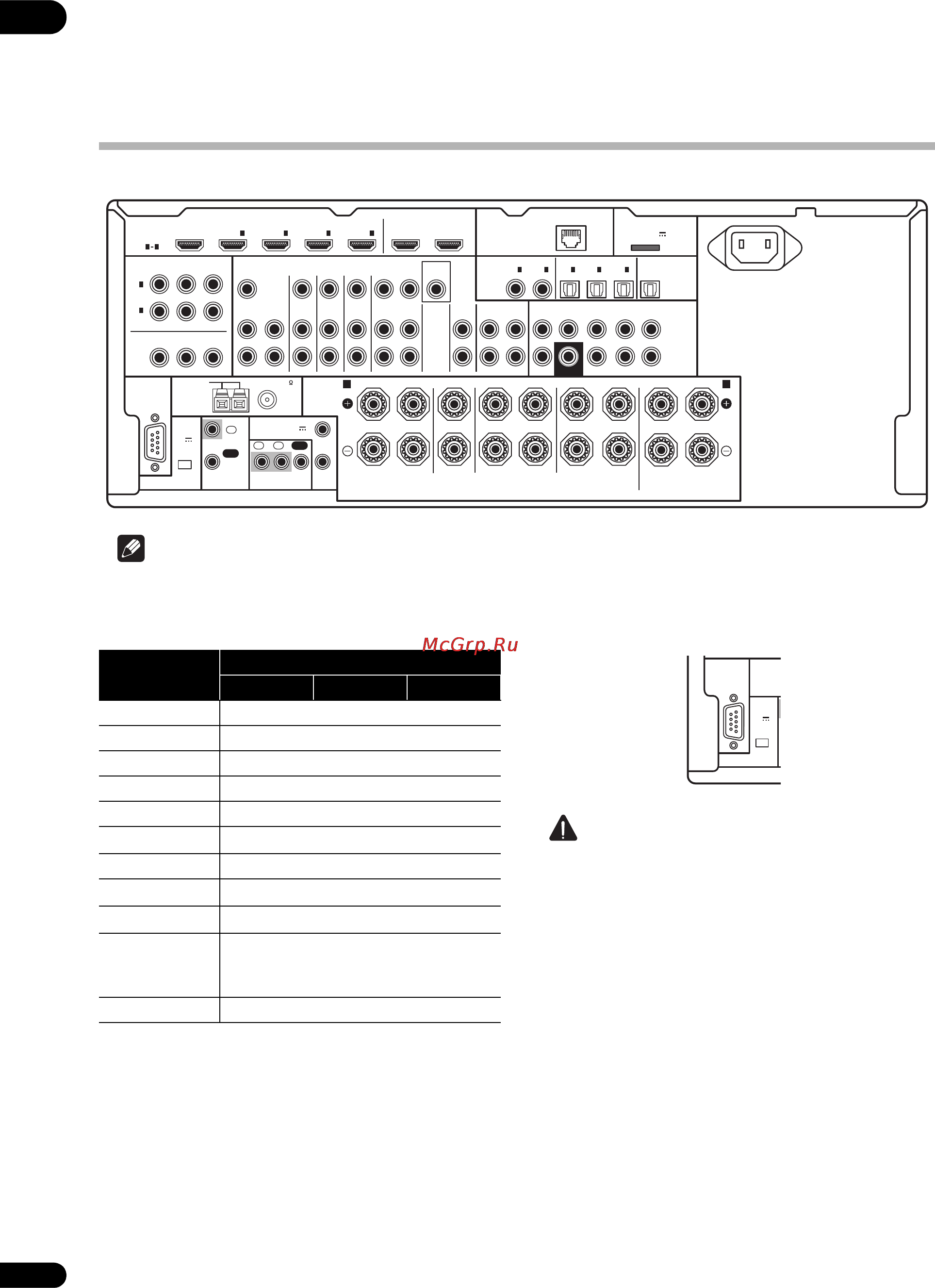

Задняя панель
Примечание
• Функции входа ниже устанавливаются по умолчанию
для различных входных терминалов ресивера. Для
переключения назначений при использовании других
подключений см. Меню Input Setup на стр. 36.
• Всенаправленный пульт ДУ CU-RF100 (продается
отдельно) можно подключить к терминалам RS-232C
и EXTENSION. CU-RF100 позволяет отображать
информацию дисплея ресивера на дисплее пульта ДУ
на руках и управлять ресивером, не волнуясь о любых
препятствиях или точке направления пульта ДУ.
ПРЕДУПРЕЖДЕНИЕ
• Перед выполнением или изменением подключений,
отключите питание и отсоедините кабель питания от
розетки. Включение должно быть последним шагом.
RS-232C
HDMI
SPEAKERS
ASSIGNABLE
COAXIAL
ASSIGNABLE
COMPONENT VIDEO
ASSIGNABLE
OPTICAL
ASSIGNABLE
MONITOR
OUT
IN
Y
P
R
Y
CD-R/TAPE
ANTENNA
FM UNBAL 75 AM LOOP
AC IN
IN
CD
VIDEO
MONITOR
AUDIO
IN
OUT
OUT
ZONE2
OUT
ZONE3
OUT
DVD
IN
TV/SAT
IN
VIDEO
IN
DVR/BDR
OUT IN
P
B
P
R
P
B
1
INBD
IN
1
IN
2
IN
3
OUT 1
(
CONTROL
)
OUT 2
A
B
RLR L R L(Single)
SURROUND BACKSURROUNDCENTERFRONT
R
R
L
L
FRONT HEIGHT / FRONT WIDE/
1 4
(
DVD
)
IN
1
(
DVD
)
IN
1
(
TV/SAT
)
IN
2
(
DVR/BDR
)
IN
OUT
FRONT CENTER SURROUND SURR BACK
(Single)
FH/FW
3
(
VIDEO
)
IN
2
(
CD
)
IN
2
(
DVR/BDR
)
CONTROL
EXTENSION
IR
12 V TRIGGER
IN
IN IN
OUT
OUT12
1
2
(OUTPUT 12 V
TOTAL 150 mA MAX)
SUBWOOFER
IN
4
LAN
(
10/100
)
(
OUTPUT 5 V
100 mA MAX
)
ADAPTER PORT
PRE OUT
(
OUTPUT
5 V
150 mA
MAX
)
Функция входа
Терминалы входа
Digital HDMI
Component
DVD COAX-1 IN 1
BD (BD)
TV/SAT OPT-1
DVR/BDR OPT-2 IN 2
VIDEO OPT-3
HDMI 1
(HDMI-1)
HDMI 2 (HDMI-2)
HDMI 3
(HDMI-3)
HDMI 4
(HDMI-4)
HDMI 5
(передняя
панель)
(
HDMI-5)
CD COAX-2
RS-232C
ANTENN
A
AM LO
O
EXTENSION
(
OUTPUT
5 V
150 mA
MAX
)
