03
23
Ru
Подключение проигрывателя DVD без выхода HDMI

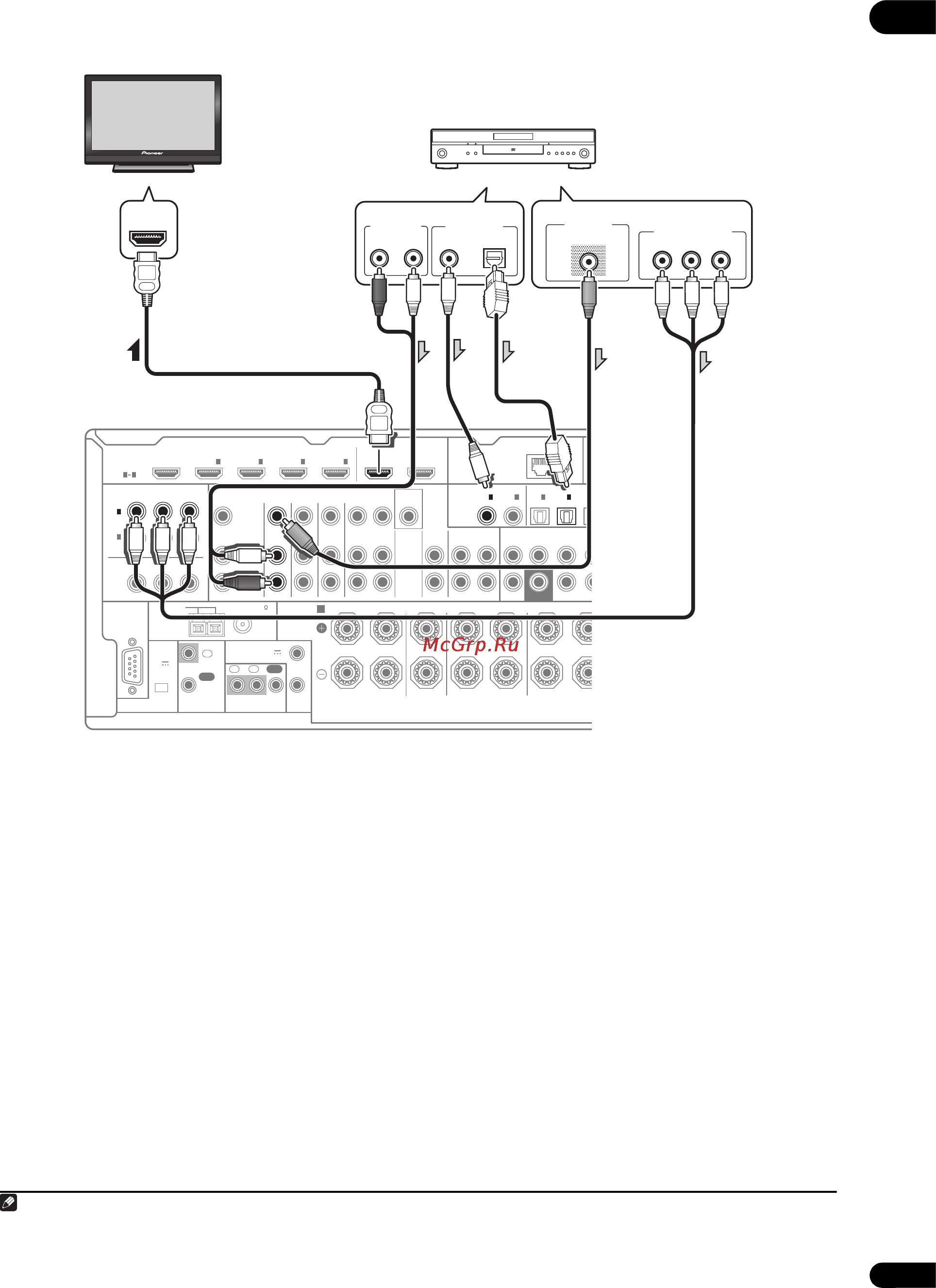

На данном рисунке показаны подключения телевизора (с входом HDMI) и проигрывателя DVD (или другого
компонента воспроизведения без выхода HDMI) к ресиверу.
Для прослушивания звучания телевизора через
ресивер, подключите ресивер и телевизор через
аудиокабели (стр.22).
1
RS-232C
HDMI
SPEAKERS
ASSIGNABLE
COAXIAL
ASSIGNABLE
COMPONENT VIDEO
ASSIGNABLE
OPTICAL
ASSIGNABLE
MONITOR
OUT
IN
Y
P
R
Y
CD-R/TAPE
ANTENNA
FM UNBAL 75 AM LOOP
IN
CD
VIDEO
MONITOR
AUDIO
IN
OUT
OUT
ZONE2
OUT
ZONE3
OUT
DVD
IN
TV/SAT
IN
VIDEO
IN
DVR/BDR
OUT IN
P
B
P
R
P
B
1
INBD
IN
1
IN
2
IN
3
OUT 1
(
CONTROL
)
OUT 2
A
RLRL R
SURROUND BACKSURROUNDCENTERFRONT
1 4
(
DVD
)
IN
1
(
DVD
)
IN
1
(
TV/SAT
)
IN
2
(
DVR /B DR
)
I
N
FRONT CENTER SURROUND SUR
R
(
VI
D
IN
2
(
CD
)
IN
2
(
DVR/BDR
)
CONTROL
EXTENSION
IR
12 V TRIGGER
IN
IN IN
OUT
OUT
12
1
2
(OUTPUT 12 V
TOTAL 150 mA MAX)
SUBWOOFER
IN
4
LAN
(
10/100
)
(
OUTPUT
5 V
150 mA
MAX
)
HDMI IN
ANALOG
R
AUDIO OUT
VIDEO OUT
VIDEO
Y
P
B
P
R
COMPONENT VIDEO OUT
DIGITAL OUT
COAXIAL OPTICAL
L
Проигрыватель DVD, др.
Монитор, совместимый с
HDMI/DVI
Выберите один
Выберите один
Примечание
1 Когда телевизор и ресивер подключены через подключения HDMI, если телевизор поддерживает функцию Канала возврата аудиосигнала на
HDMI, звучание телевизора поступает на ресивер через терминал HDMI, поэтому нет необходимости подключать аудиокабель. В таком случае,
установите TV Audio в HDMI Setup на via HDMI (см. HDMI Setup на стр. 51).
