03
32
Ru

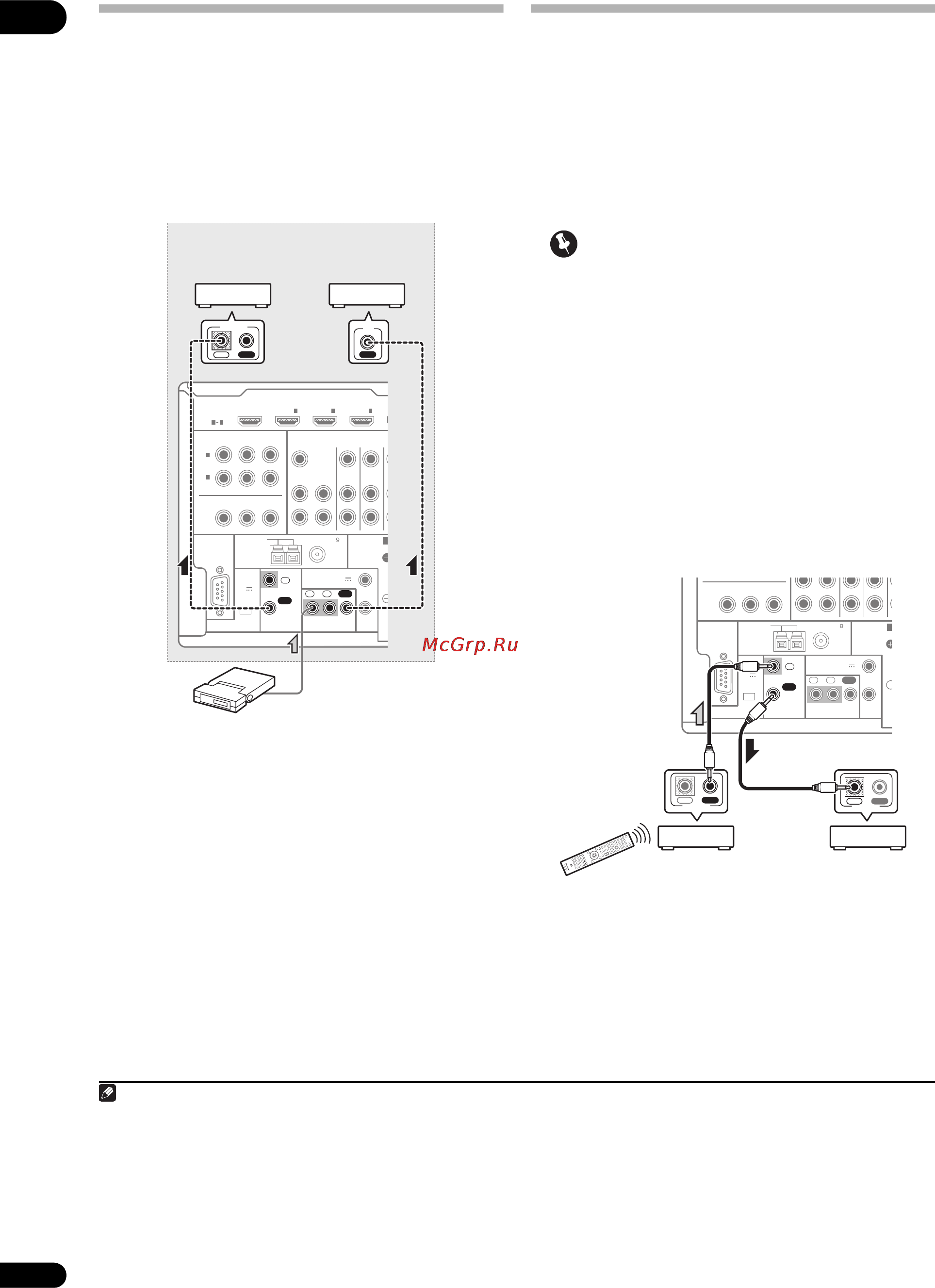

Подключение ИК приемника
Если стереофонические компоненты содержатся в
закрытом шкафу или этажерке, или если нужно
использовать пульт ДУ под-зоны в другой зоне, можно
воспользоваться опционным ИК приемником (например,
Niles или Xantech) для управления системой взамен
сенсора ДУ на передней панели данного ресивера.
1
1 Подключите сенсор ИК приемника к гнезду
IR IN
на задней панели данного ресивера.
2 Подключите гнездо
IR IN
другого компонента к
гнезду
IR OUT
на задней панели данного ресивера
для его подключения к ИК приемнику.
Относительно типа кабеля, необходимого для
подключения, пожалуйста, смотрите руководство к ИК
приемнику.
• Если нужно подключить компонент Pioneer к ИК
приемнику, см. Управление другими компонентами
Pioneer от сенсора ДУ данного аппарата ниже для
подключения к гнездам CONTROL вместо гнезда IR
OUT.
Управление другими компонентами
Pioneer от сенсора ДУ данного аппарата
Многие компоненты Pioneer оснащены гнездами SR
CONTROL, с помощью которых можно соединить
компоненты так, что для управления всеми ими
понадобится сенсор ДУ только одного из компонентов.
При использовании пульта ДУ, сигнал управления
последовательно по цепи передается до компонента, для
которого он предназначен.
2
Важное предупреждение
• Помните, что при использовании этого режима,
обязательно следует дополнительно соединить по
крайней мере один набор аналоговых аудиогнезд,
видеогнезд или гнездо HDMI к другому компоненту
для заземления.
1 Выберите компонент, датчик ДУ которого будет
использоваться.
На этот компонент надо будет направлять пульт ДУ для
управления любым из компонентов в цепи.
2 Подключите гнездо
CONTROL OUT
такого
компонента к гнезду
CONTROL IN
другого
компонента Pioneer.
Используйте для подключения кабель с
монофоническими мини-джек разъемами на обоих
концах.
Таким же образом подключите к цепи остальные нужные
компоненты в любом количестве.
Примечание
1• Дистанционное управление может быть недоступно при попадании прямого сильного освещения от флуоресцентной лампы на окошко
сенсора ДУ ИК приемника.
• Помните, что другие производители могут не использовать терминологию ИК. Для совместимости с ИК приемником, изучите руководство к
компоненту.
• При использовании двух пультов ДУ (одновременно), сенсору ДУ ИК приемника отдается приоритет относительно сенсора ДУ на передней
панели.
RS-232C
HDMI
SPEAKERS
ASSIGNABLE
COMPONENT VIDEO
ASSIGNABLE
MONITOR
OUT
IN
Y
P
R
Y
ANTENNA
FM UNBAL 75 AM LOOP
ZONE2
OUT
ZONE3
OUT
DVD
IN
TV/SAT
IN
P
B
P
R
P
B
1
INBD
IN
1
IN
2
IN
3
A
1 4
(
DVD
)
IN
2
(
DVR/BDR
)
CONTROL
EXTENSION
IR
12 V TRIGGER
IN
IN IN
OUT
OUT
12
1
2
(OUTPUT 12 V
TOTAL 150 mA MAX)
(
OUTPUT
5 V
150 mA
MAX
)
IN
IR
IN OUT
CONTROL
ИК приемник
Шкаф или этажерка
Компонент не
производства
Pioneer
Компонент
производства
Pioneer
2• Для управления всеми компонентами от пульта ДУ данного ресивера, см. Настройка пульта ДУ для работы с другими компонентами на
стр. 61.
• Если пульт ДУ подключен к гнезду CONTROL IN (при помощи кабеля с мини-джек разъемами), то управление данным аппаратом через
сенсор ДУ будет невозможно.
RS-232C
SPEAKERS
MONITOR
OUT
P
R
Y
ANTENNA
FM UNBAL 75 AM LOOP
P
B
A
CONTROL
EXTENSION
IR
12 V TRIGGER
IN
IN IN
OUT
OUT12
1
2
(OUTPUT 12 V
TOTAL 150 mA MAX)
(
OUTPUT
5 V
150 mA
MAX
)
CONTROL
IN OUT
IN OUT
CONTROL
