Двухполосное усиление громкоговорителей
Двухполосное усиление происходит при подключении
высокочастотной головки и низкочастотной головки
громкоговорителей к различным усилителям для
лучшего срабатывания кроссовера. Для этого
используемые громкоговорители должны быть
совместимы с двухполосным усилением (иметь
отдельные терминалы для высоких и низких частот), и
повышение качества звучания будет зависеть от типа
используемых громкоговорителей.
ПРЕДУПРЕЖДЕНИЕ
Большинство громкоговорителей с терминалами
High и Low имеют две металлические пластины,
соединяющие терминалы High и Low. При
двухполосном усилении громкоговорителей данные
пластины необходимо удалить во избежание
серьезных повреждений усилителя. Для получения
дополнительной информации см. руководство для
громкоговорителя.
Если используемые громкоговорители имеют
съемный разделительный фильтр, убедитесь в том,
что при подключении двухполосного усиления он не
снят. Это может привести к повреждению
громкоговорителей.
Двухпроводное подключение
громкоговорителей
Громкоговорители также могут подключаться с
помощью двухпроводного подключения, если они
поддерживают двухполосное усиление.
При использовании данных подключений, настройка
Speaker System не производит никакого эффекта.

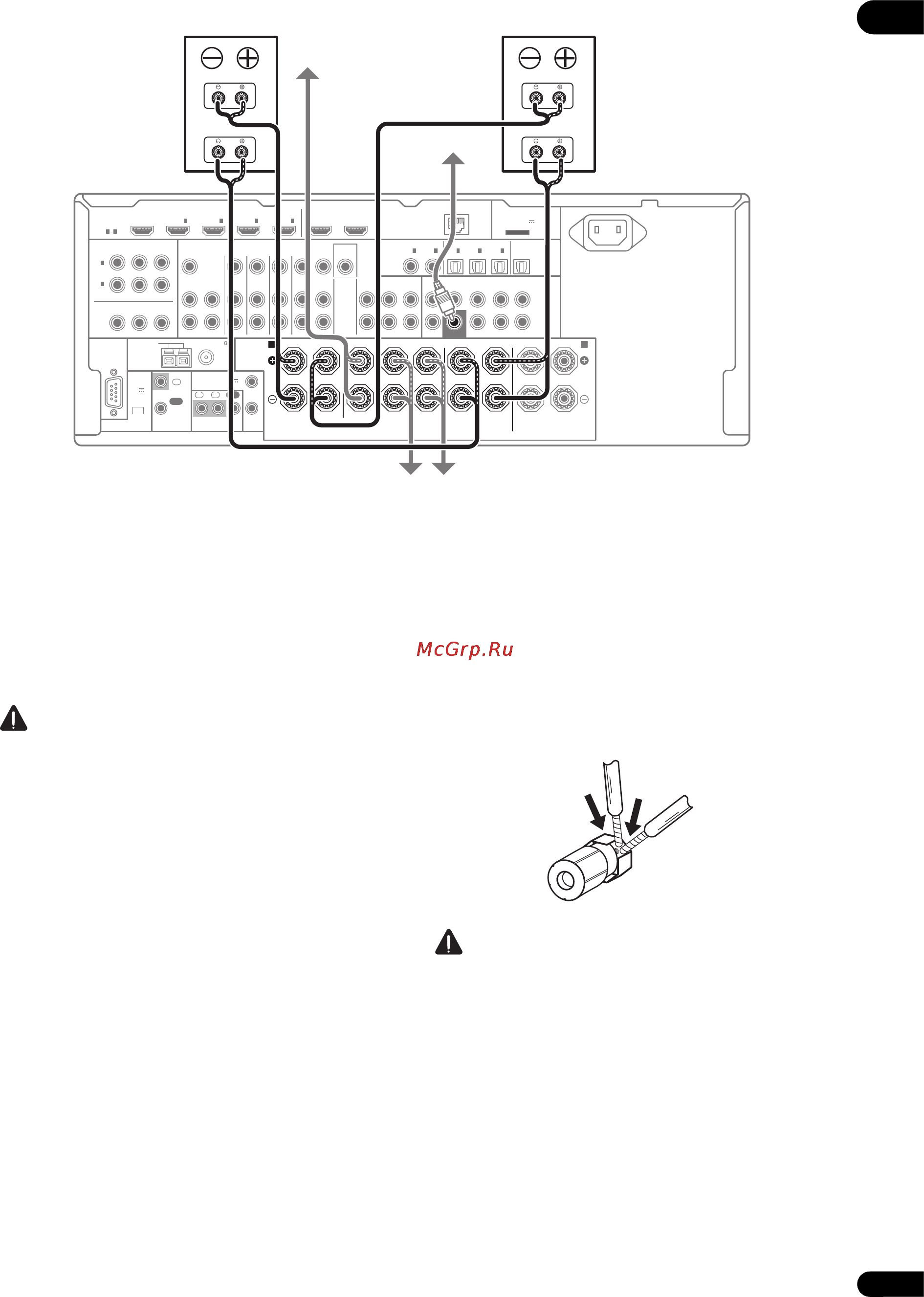

Для двухпроводного подключения
громкоговорителя подключите два кабеля
громкоговорителя к разъему громкоговорителя на
ресивере.
ПРЕДУПРЕЖДЕНИЕ
Не подключайте различные громкоговорители к
одному и тому же терминалу таким образом.
Также, при выполнении двухпроводного
подключения, учитывайте меры предосторожности
для двухполосного усиления, показанные слева.
