Инструкция по эксплуатации Страница: 8

Pioneer DEH-2300UB [8/16] Соединения

Примечание

Невозможно выбрать AUX, если не включена

вспомогательная настройка. Подробную ин-

формацию см. в разделе

AUX (вспомогатель-

ный вход)

на стр. 148.

Приглушение звука

Только для DEH-2300UB, DEH-2300UBB и

DEH-2320UB

Звук приглушается автоматически:

! при получении входящего вызова или

наборе номера на сотовом телефоне,

подключенном к этому устройству;

! при произнесении голосовых инструк-

ций подключенной навигационной си-

стемы Pioneer.

Звук выключается, отображается надпись

MUTE, и регулировка всех аудиопарамет-

ров, кроме громкости, становится недо-

ступна. Устройство вернется в обычный

режим работы после того как телефонное

соединение или голосовые подсказки

будут завершены.

150

Раздел

Управление данным устройством

Соединения

Важно

! При установке данного устройства в авто-

мобиле, в котором отсутствует положение

ключа зажигания АСС, красный кабель

должен быть подключен к клемме, которая

определяет рабочее положение ключа за-

жигания; в противном случае может возни-

кнуть утечка тока аккумуляторной батареи.

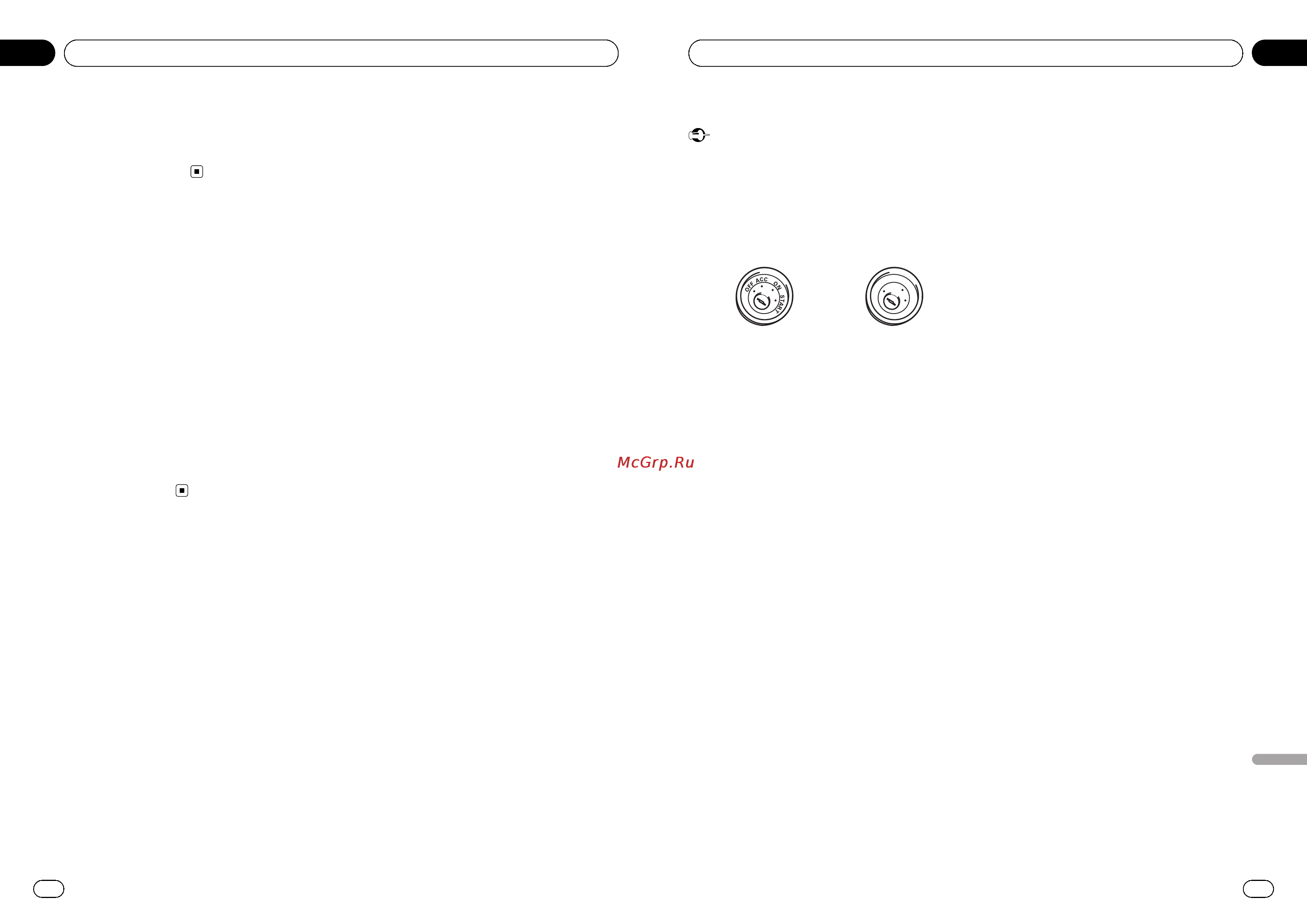

Положение ACC Положение ACC от-

сутствует

! Эксплуатация данного устройства в усло-

виях, отличных от описанных ниже, может

привести к пожару или сбою в работе ус-

тройства.

— Транспортные средства с 12-вольтовым

аккумулятором и заземлением отрица-

тельного полюса.

— Громкоговорители 50 Вт (выходная

мощность) иот4 до 8 Ом (сопротивле-

ние).

! Во избежание короткого замыкания, пере-

грева или неисправностей обязательно со-

блюдайте следующие указания.

— Перед установкой отсоедините отрица-

тельную клемму аккумулятора.

— Закрепите провода при помощи зажи-

мов или изоляционной ленты. Для за-

щиты проводки заизолируйте провода в

местах их соприкосновения с металли-

ческими деталями.

— Разместите все кабели в удалении от

подвижных деталей, таких как рычаг пе-

реключения передач и направляющие

сидений.

— Разместите все кабели в удалении от

нагревающихся деталей, таких как ре-

шетка обогревателя.

— Запрещается подключать желтый про-

вод дисплея к аккумуляторной батарее

автомобиля через сверленое отверстие

в отсеке двигателя.

— Изолируйте концы всех неподсоединен-

ных кабелей изоляционной лентой.

— Не укорачивайте кабели.

— Никогда не срезайте изоляцию со

шнура питания данного устройства с

целью подачи питания на другое ус-

тройство. Допустимая нагрузка кабеля

по току ограничена.

— Используйте предохранитель с указан-

ными параметрами.

— Запрещается напрямую заземлять от-

рицательный вывод громкоговорителя.

— Запрещается связывать вместе отрица-

тельные кабели нескольких громкогово-

рителей.

! При включении питания устройства упра-

вляющий сигнал подается через сине-

белый провод. Подключите этот провод к

клемме пульта управления внешнего уси-

лителя мощности или клемме реле упра-

вления антенны с электроприводом (макс.

300 мА 12 В постоянного тока). Если авто-

мобиль оборудован встроенной в оконное

стекло антенной, подсоедините провод к

клемме питания усилителя антенны.

! Запрещается подсоединять сине-белый

кабель к клемме питания внешнего усили-

теля мощности. Также запрещается под-

соединять данный провод к клемме

питания антенны с электроприводом. В

противном случае может возникнуть утеч-

ка тока аккумуляторной батареи или иная

неисправность.

! Черный кабель является заземляющим.

Заземляющие кабели данного устройства

и других устройств (особенно устройств,

предназначенных для эксплуатации при

больших токах, таких как усилитель мощ-

ности) должны монтироваться отдельно. В

противном случае их случайное отсоеди-

нение может привести к пожару или неис-

правности.

151

Раздел

Русский

Установка

<CRD4528-A/N>76
