Инструкция по эксплуатации Страница: 9

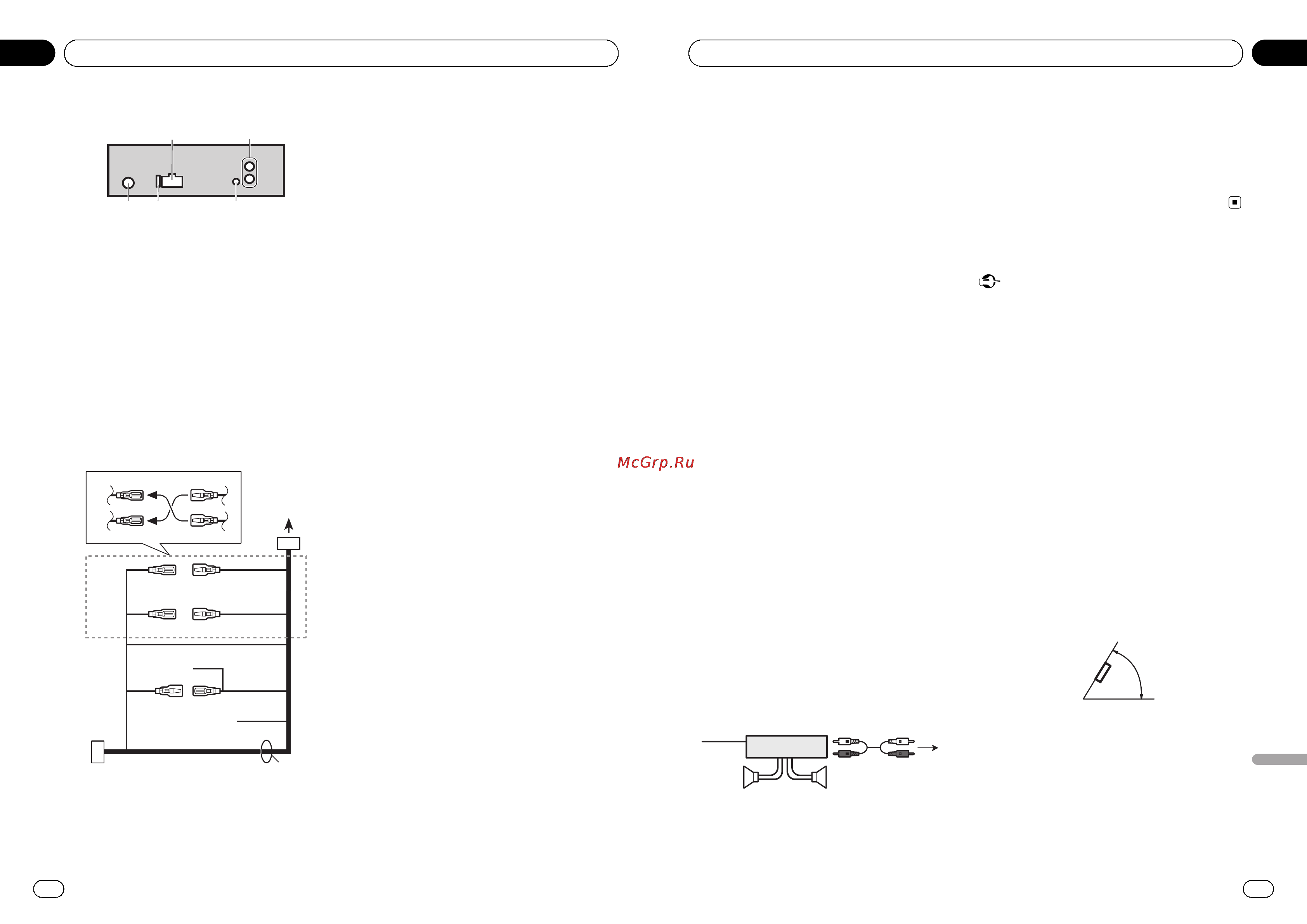

Pioneer DEH-2300UB [9/16] Шнур питания

Данное устройство

4 5

1 Гнездо шнура питания

2 Выход заднего канала или выход сабвуфе-

ра

3 Гнездо антенны

4 Плавкий предохранитель (10 A)

5 Вход проводного пульта дистанционного

управления

Только для DEH-2300UB, DEH-2300UBB и

DEH-2320UB

Служит для подключения проводного

адаптера пульта дистанционного управле-

ния (приобретается отдельно).

Шнур питания

1 К гнезду шнура питания

2 В зависимости от типа автомобиля функ-

ции 3 и 5 могут отличаться. В этом слу-

чае следует подключить 4 к 5 и 6 к 3.

3 Желтый

Резервный разъем (или разъем дополни-

тельного оборудования)

4 Желтый

Подключите к клемме источника постоян-

ного тока 12 В.

5 Красный

Разъем дополнительного оборудования

(или резервный разъем)

6 Красный

Подключите к клемме, на которую подает-

ся напряжение (12 В постоянного тока) при

включении зажигания.

7 Подсоедините провода одинакового цвета

друг к другу.

8 Черный (заземление на массу)

9 Синий/белый

Расположение штекера разъема ISO на

различных автомобилях может отличаться.

Если штекер 5 предназначен для управле-

ния антенной, подсоедините 9 к b. На

других автомобилях подключать 9 к b за-

прещается.

a Синий/белый

Подключите к клемме панели управления

усилителя мощности (макс. 300 мА 12 В

постоянного тока).

b Синий/белый

Подключите к клемме реле управления ан-

тенны с электроприводом (макс. 300 мА 12

В постоянного тока).

c Желтый/черный

Только для DEH-2300UB, DEH-2300UBB и

DEH-2320UB

Если используется оборудование, имею-

щее функцию приглушения звука, данный

провод необходимо подсоединить к клем-

ме Audio Mute данного устройства. В про-

тивном случае необходимо проследить за

тем, чтобы данный провод не контактиро-

вал с любыми другими разъемами.

152

Раздел

Установка

d Выводы громкоговорителей

Белый: Передний левый +

Белый/черный: Передний левый *

Серый: Передний правый +

Серый/черный: Передний правый *

Зеленый: Задний левый + или сабвуфер

Зеленый/черный: Задний левый * или

сабвуфер *

Фиолетовый: Задний правый + или сабву-

фер +

Фиолетовый/черный: Задний правый *

или сабвуфер *

e Разъем ISO

В некоторых автомобилях разъем ISO

может иметь два вывода. В этом случае

необходимо подсоединить оба разъема.

Примечания

! Требуется изменение начальных настроек

данного устройства. См.

SW CONTROL (на-

стройка выхода заднего канала и сабвуфе-

ра)

на стр. 149.

Выход сабвуфера данного устройства мо-

нофонический.

! При использовании сабвуфера мощностью

70 Вт (2 Ом) обязательно подсоедините к

сабвуферу фиолетовый и фиолетовый/

черный провод данного устройства. Не

подсоединяйте зеленый и зеленый/черный

провода.

Усилитель мощности

(приобретается отдельно)

Используйте данную схему подсоединения

при использовании дополнительного уси-

лителя мощности.









1 Пульт дистанционного управления систе-

мой

Подсоедините синий/белый кабель.

2 Усилитель мощности (приобретается от-

дельно)

3 Подключите с помощью кабеля RCA (при-

обретаются отдельно)

4 К выходу заднего канала или выходу саб-

вуфера

5 Задний громкоговоритель или сабвуфер

Установка

Важно

! Перед окончательной установкой проверь-

те все соединения и системы.

! Не используйте детали, не разрешенные

производителем к использованию, по-

скольку это может стать причиной неис-

правностей.

! Уточните у дилера компании, требует ли

установка сверления отверстий или внесе-

ния иных изменений в конструкцию авто-

мобиля.

! Не устанавливайте данное устройство в

местах, где оно может:

— помешать управлению автомобилем.

— травмировать пассажира при внезап-

ной остановке автомобиля.

! Перегрев полупроводникового лазера при-

ведет к его выходу из строя. Разместите

все кабели в удалении от нагревающихся

деталей, таких как решетка обогревателя.

! Оптимальной является установка устрой-

ства под углом менее 60°.

60°

Переднее/заднее крепление

стандарта DIN

Для данного изделия предусмотрена воз-

можность установки с помощью переднего

или заднего крепления.

При установке используйте детали, имею-

щиеся в продаже.

153

Раздел

Русский

Установка

<CRD4528-A/N>77
