Данное устройство
1
3
4
2
1 Гнездо шнура питания
2 Выход заднего канала или выход сабвуфе-
ра
3 Гнездо антенны
4 Плавкий предохранитель (10 A)

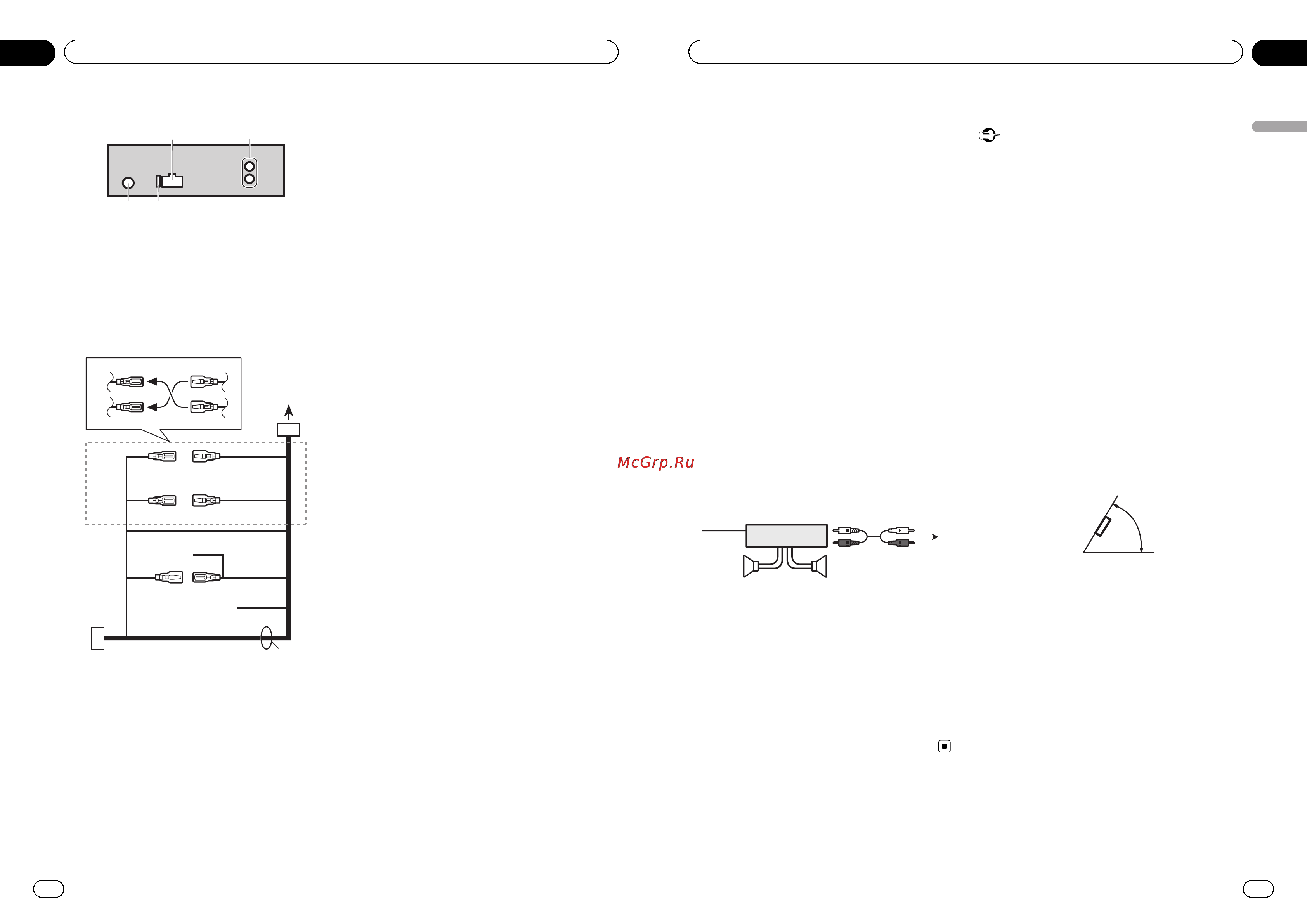

Шнур питания
1
3
3
2
4
4
5
5
6
6
b
8
9
7
a
e
d
c
1 К гнезду шнура питания
2 В зависимости от типа автомобиля функ-
ции 3 и 5 могут отличаться. В этом слу-
чае следует подключить 4 к 5 и 6 к 3.
3 Желтый
Резервный разъем (или разъем дополни-
тельного оборудования)
4 Желтый
Подключите к клемме источника постоян-
ного тока 12 В.
5 Красный
Разъем дополнительного оборудования
(или резервный разъем)
6 Красный
Подключите к клемме, на которую подает-
ся напряжение (12 В постоянного тока) при
включении зажигания.
7 Подсоедините провода одинакового цвета
друг к другу.
8 Черный (заземление на массу)
9 Синий/белый
Расположение штекера разъема ISO на
различных автомобилях может отличаться.
Если штекер 5 предназначен для управле-
ния антенной, подсоедините 9 к b. На
других автомобилях подключать 9 к b за-
прещается.
a Синий/белый
Подключите к клемме панели управления
усилителя мощности (макс. 300 мА 12 В
постоянного тока).
b Синий/белый
Подключите к клемме реле управления ан-
тенны с электроприводом (макс. 300 мА 12
В постоянного тока).
c Желтый/черный
Если используется оборудование, имею-
щее функцию приглушения звука, данный
провод необходимо подсоединить к клем-
ме Audio Mute данного устройства. В про-
тивном случае необходимо проследить за
тем, чтобы данный провод не контактиро-
вал с любыми другими разъемами.
d Выводы громкоговорителей
Белый: Передний левый +
Белый/черный: Передний левый *
Серый: Передний правый +
Серый/черный: Передний правый *
Зеленый: Задний левый + или сабвуфер
+
Зеленый/черный: Задний левый * или
сабвуфер *
Фиолетовый: Задний правый + или сабву-
фер +
Фиолетовый/черный: Задний правый *
или сабвуфер *
Ru
18
Раздел
02
Установка
e Разъем ISO
В некоторых автомобилях разъем ISO
может иметь два вывода. В этом случае
необходимо подсоединить оба разъема.
Примечания
! Требуется изменение начальных настроек
данного устройства. См.
SW CONTROL (на-
стройка выхода заднего канала и сабвуфе-
ра)
на стр. 15.
Выход сабвуфера данного устройства мо-
нофонический.
! При использовании сабвуфера мощностью
70 Вт (2 Ом) обязательно подсоедините к
сабвуферу фиолетовый и фиолетовый/
черный провод данного устройства. Не
подсоединяйте зеленый и зеленый/черный
провода.
Усилитель мощности
(приобретается отдельно)
Используйте данную схему подсоединения
при использовании дополнительного уси-
лителя мощности.
1
3
2
4
55
1 Пульт дистанционного управления систе-
мой
Подсоедините синий/белый кабель.
2 Усилитель мощности (приобретается от-
дельно)
3 Подключите с помощью кабеля RCA (при-
обретаются отдельно)
4 К выходу заднего канала или выходу саб-
вуфера
5 Задний громкоговоритель или сабвуфер
Установка
Важно
! Перед окончательной установкой проверь-
те все соединения и системы.
! Не используйте детали, не разрешенные
производителем к использованию, по-
скольку это может стать причиной неис-
правностей.
! Уточните у дилера компании, требует ли
установка сверления отверстий или внесе-
ния иных изменений в конструкцию авто-
мобиля.
! Не устанавливайте данное устройство в
местах, где оно может:
— помешать управлению автомобилем.
— травмировать пассажира при внезап-
ной остановке автомобиля.
! Перегрев полупроводникового лазера при-
ведет к его выходу из строя. Разместите
все кабели в удалении от нагревающихся
деталей, таких как решетка обогревателя.
! Оптимальной является установка устрой-
ства под углом менее 60°.
60°
Переднее/заднее крепление
стандарта DIN
Для данного изделия предусмотрена воз-
можность установки с помощью переднего
или заднего крепления.
При установке используйте детали, имею-
щиеся в продаже.
Ru
19
Раздел
02
Установка
Установка
