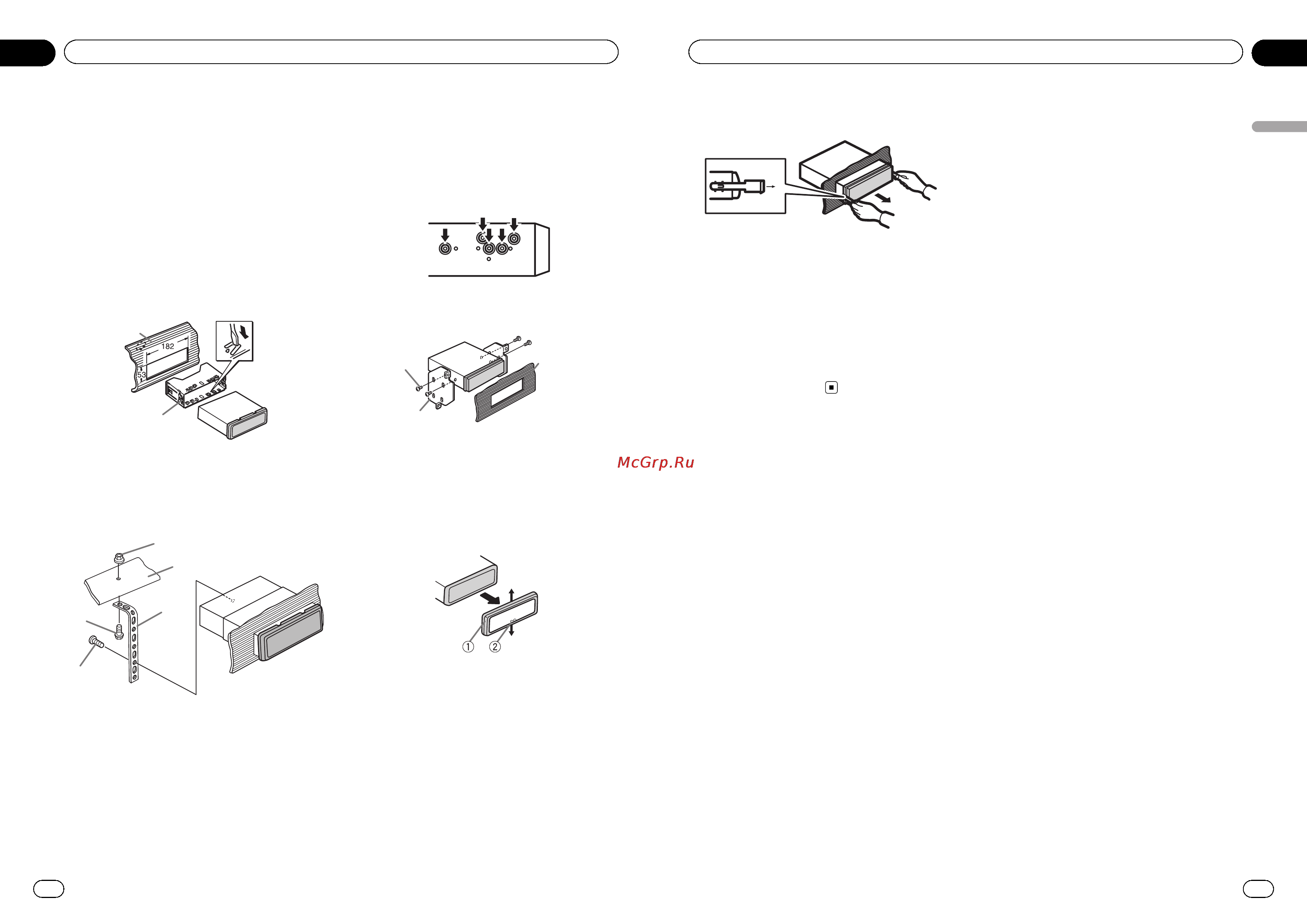

Переднее крепление стандарта DIN
1 Вставьте монтажную обойму в пере-
днюю панель.
При установке в недостаточно глубоком
гнезде используйте монтажную обойму,
входящую в комплект поставки устройства.
При наличии достаточного пространства за
устройством применяется монтажная обо-
йма, поставляемая вместе с автомобилем.
2 Закрепите обойму, подогнув с по-
мощью отвертки металлические язычки
(90°).
1
2
1 Приборная панель
2 Монтажная обойма
3 Установите устройство, как показано
на рисунке.
1
2
3
4
5
1 Гайка
2 Теплоизоляционная перегородка или
металлическая планка
3 Металлическая скоба
4 Винт
5 Винт (M4 × 8)
# Убедитесь, что устройство надежно закре-
плено в гнезде. Неустойчивость устройства
может привести к его выпадению и неполад-
кам в работе.
Заднее крепление стандарта DIN
1 Совместите отверстия на кронштей-
не и боковых панелях устройства.
2 Затяните по два винта с каждой сто-
роны.
1
2
3
1 Самонарезающий винт (5 мм ×8мм)
2 Монтажная рамка
3 Приборная панель или консоль
Демонтаж устройства
1 Снимите рамку.
1 Декоративная рамка
2 Язычок
! Снятие передней панели облегчает до-
ступ к декоративной рамке.
! При установке декоративной рамки сто-
рона рамки с язычком должна быть на-
правлена вниз.
2 Вставьте прилагаемые экстракторы
с обеих сторон устройства до щелчка.
Ru
20
Раздел
02
Установка
3 Вытяните устройство из приборной
панели автомобиля.
Снятие и установка передней
панели
В целях защиты от кражи переднюю па-
нель можно снять.
Чтобы получить дополнительную инфор-
мацию, см.
Снятие передней панели в
целях защиты от кражи
и
Установка пере-
дней панели
на стр.5.
Ru
21
Раздел
02
Установка
