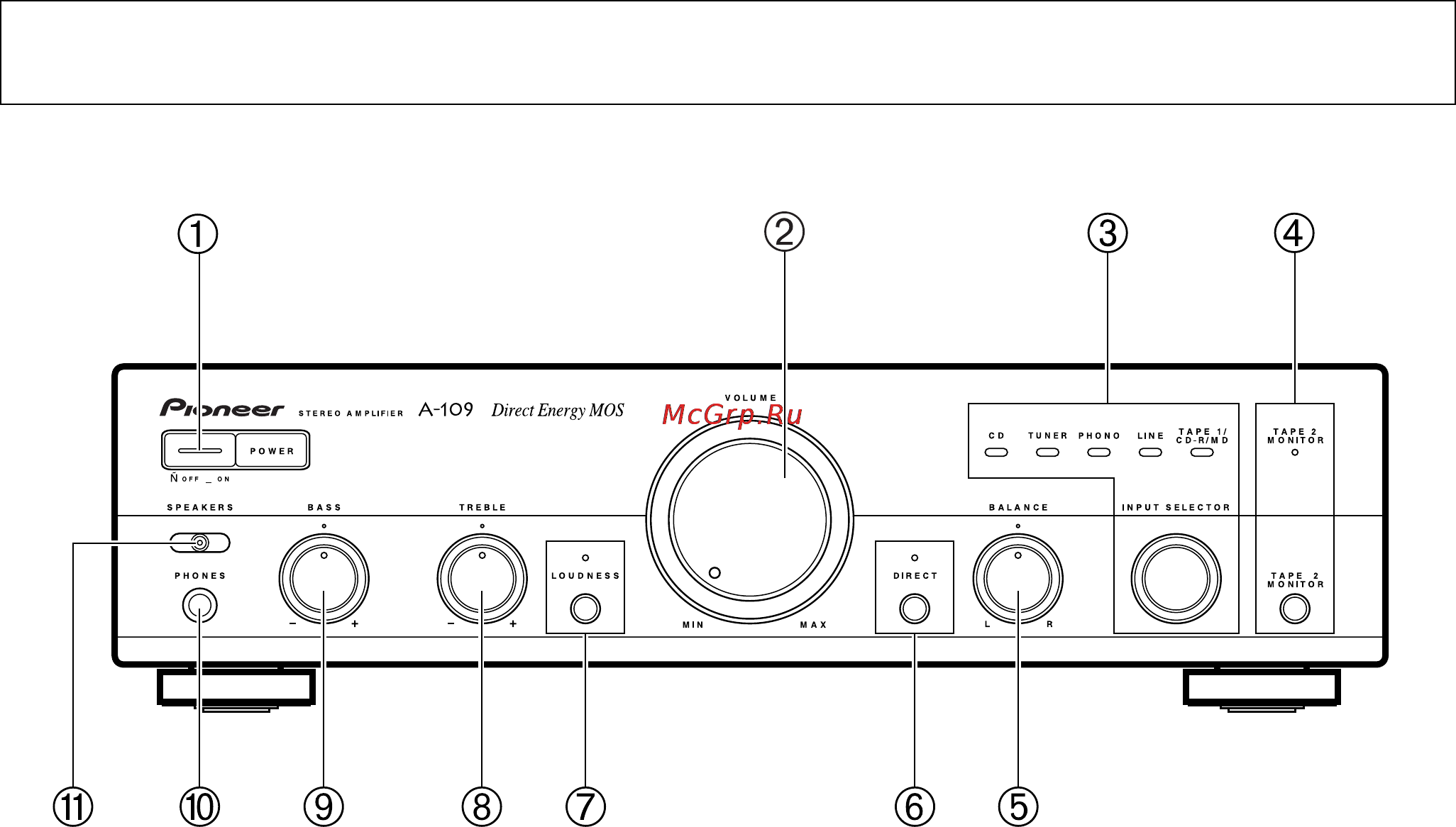

ОРГАНЫ УПРАВЛЕНИЯ ПЕРЕДНЯЯ ПАНЕЛЬ ф Выключатель питания POWER AOFF ON 4 Кнопка индикатор ТАРЕ 2 MONITOR Нажмите для включения или выключения аппарата Используется при наличии адаптерного устройства графического эквалайзера и т д или кассетной деки подключенной к разъемам ТАРЕ2 MONITOR On индикатор загорается при эксплуатации адап терного устройства или прослушивания кассет ной деки Off если адаптерное устройство или кассетная дека не используются индикатор гаснет Регулятор громкости VOLUME Используется для регулировки уровня громкости 3 Ручка индикаторы выбора входного сиг нала INPUT SELECTOR Для выбора желаемого входного источника поверни те эту ручку по часовой стрелке или против часовой стрелке так чтобы загорелся соответствующий инди катор обозначающий желаемый источник При пово роте данной ручки по часовой стрелке загорается ин дикатор справа При повороте ее против часовой стрелки загорается индикатор слева CD воспроизведение компакт диска на проигрывателе компакт дисков TUNER прием АМ или FM станции с по мощью приемника PHONO воспроизведение пластинки с обычного проигрывателя LINE данный индикатор следует выби рать при прослушивании про граммы компонента подключен ного к разъемам LINE TAPE1 CD R MD воспроизведение кассетной деки устройства записи компакт или минидисков подключенного к разъемам TAPE1 CD R MD 6 ЗАМЕЧАНИЯ Если к разъемам ТАРЕ2 MONITOR устройство не под ключено или эти разъемы не используются не за будьте установить данный переключатель в выклю ченное Off положение В противном случае звук из динамиков слышен не будет Если индикатор ТАРЕ 2 MONITOR горит а ручка INPUT SELECTOR не установлена в положение ТАРЕ1ICD RI MD то сигналы входящие через этот разъем будут выходить через разъем TAPE1 CD R MD REC OUT
