DFC MARS B5030 [6/13] Инструкция по сборке

ИНСТРУКЦИЯ ПО СБОРКЕ:

1.ПОДОТОВКА:

A. Перед сборкой, убедитесь, что вокруг тренажера достаточно свободного места.

B. Используйте прилагаемые инструменты для сборки.

C. Перед сборкой, проверьте, все ли необходимые части имеются в наличии (выше в

данной инструкции вы найдете сборочный чертеж со всеми частями (отмечены

цифрами), из которых состоит тренажер.

2.ИНСТРУКЦИЯ ПО СБОРКЕ:

S1 5

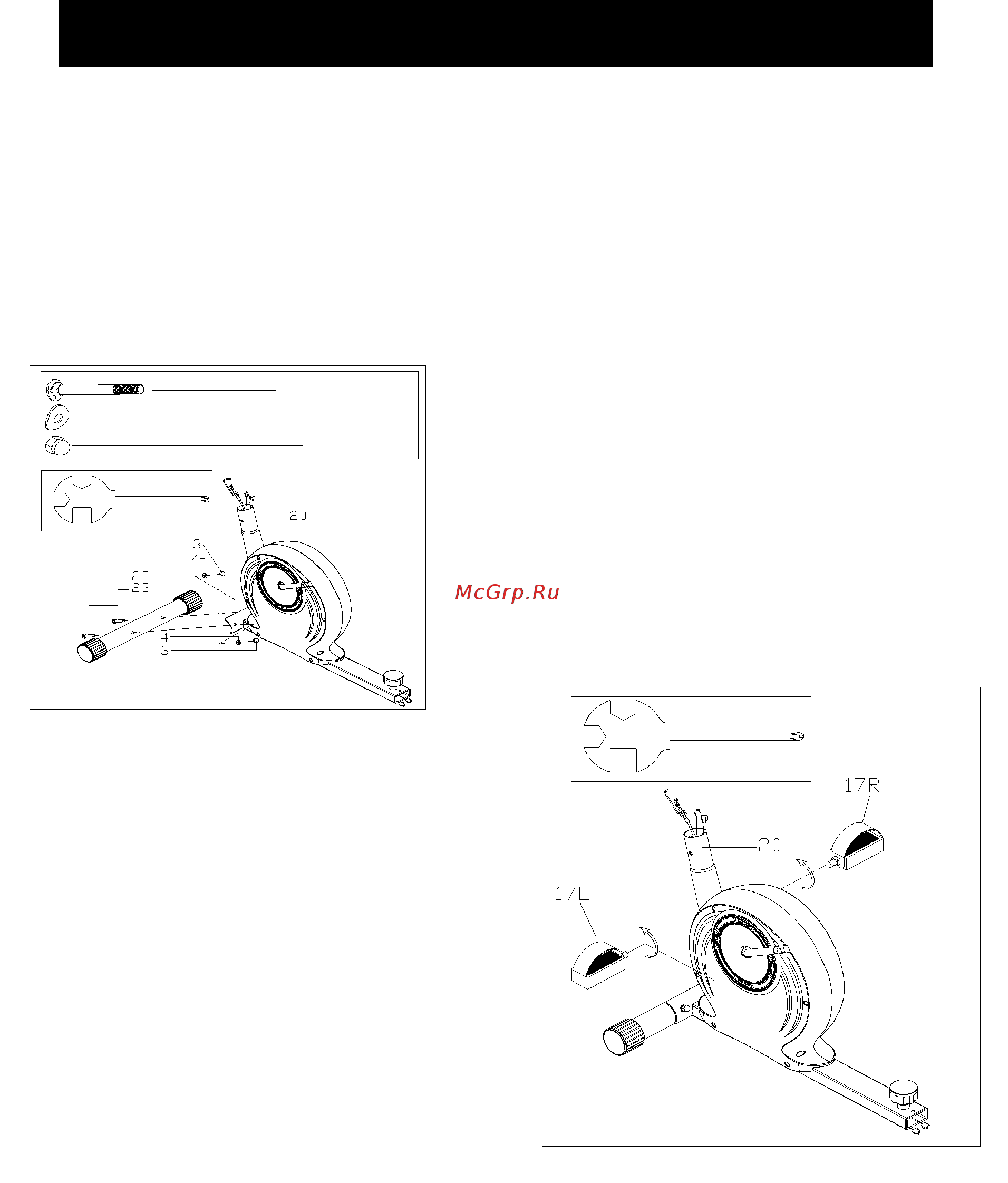

РИС.2: Сначала вставьте левую и

правую педали (17L/R) в кривошип.

Затем надежно закрепите левую

педаль (17L), прикрутив ее против

часовой стрелки, а правую педаль

(17R) – по часовой стрелке.

РИС.1: Прикрепите передний

стабилизатор (22) к основной раме (20) с

помощью болтов (23), глухих гаек (3) и

изогнутых шайб (4).

#23 M8* 62 2PCS

#4 d8* Φ 20* 2* R30 2PCS

#3 M8 2PCS

S1 3
