Spirit Fitness XE310 [10/22] Пластиковые кожухи
![Spirit Fitness XE310 [10/22] Пластиковые кожухи](/views2/1356043/page10/bga.png)
10
4

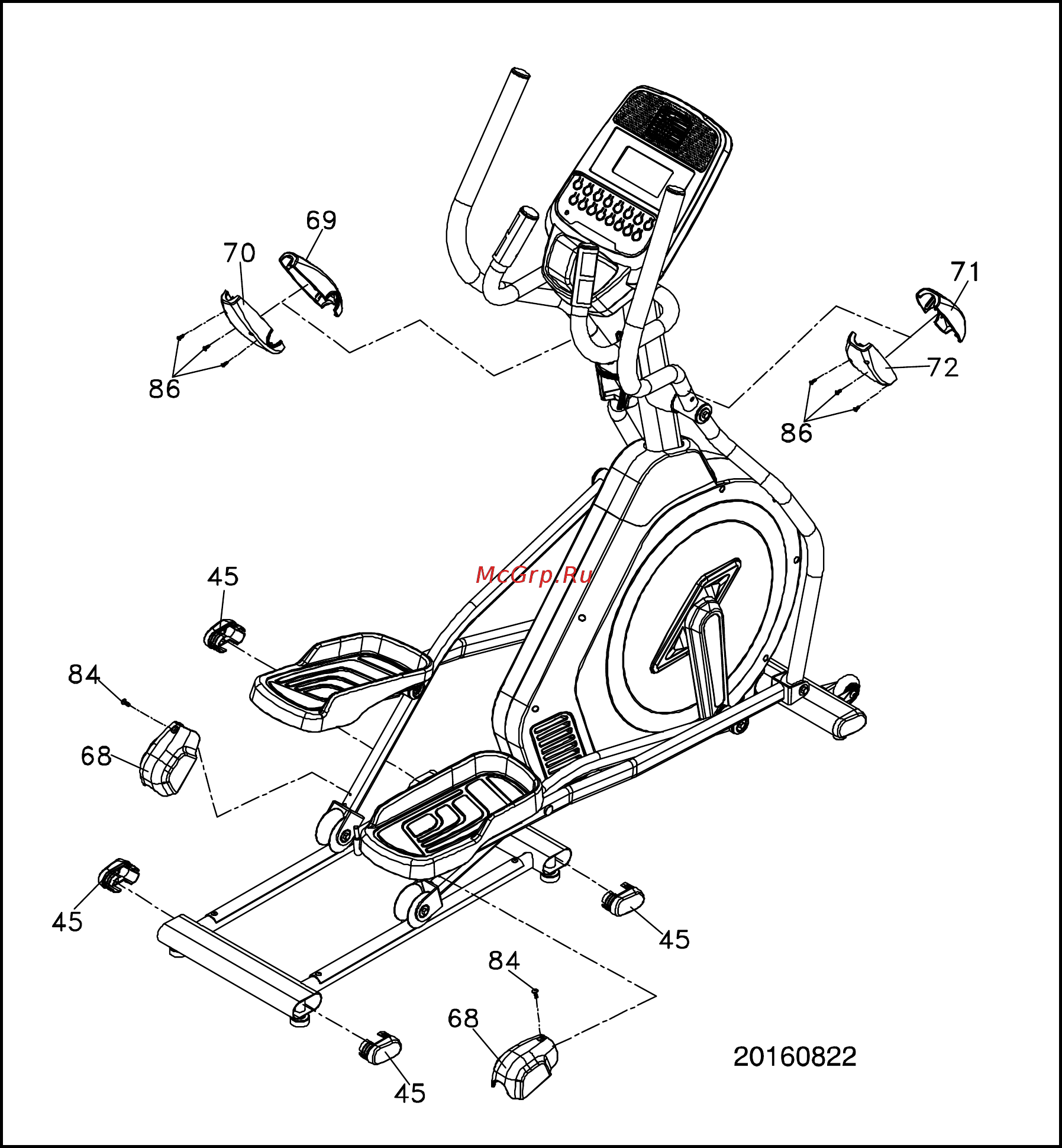

Пластиковые кожухи
1. Установите Кожухи колеса (68) (2 шт.) с помощью M5 × 15mm_Винтов с крестовой головкой
(84) (2 шт.), используя Крестовую отвертку (120).
2. Присоедините передний (69) и задний (70) кожухи рукояти друг к другу на левом
качающемся валу и используйте 3.5 × 12m/m_Саморезы по металлу (86) (3 шт.), чтобы
закрепить их Крестовой отверткой (120). Установите таким же образом кожухи слева (71,
72).
3. Вбейте Ø40 × Ø80_Овальные заглушки (45) (4 шт.) в 4 отверстия на Основной раме
пластиковым молотком.
Теперь Ваш тренажер полностью собран. Перед использованием убедитесь, что все гайки и
болты хорошо затянуты.
