Spirit Fitness XE310 [8/22] Соединения и нижние качаюшиеся ручки

отвертки (120). (Примечание: Убедитесь, что провода находятся в отведенных для них

местах. Не пережимайте провода.)

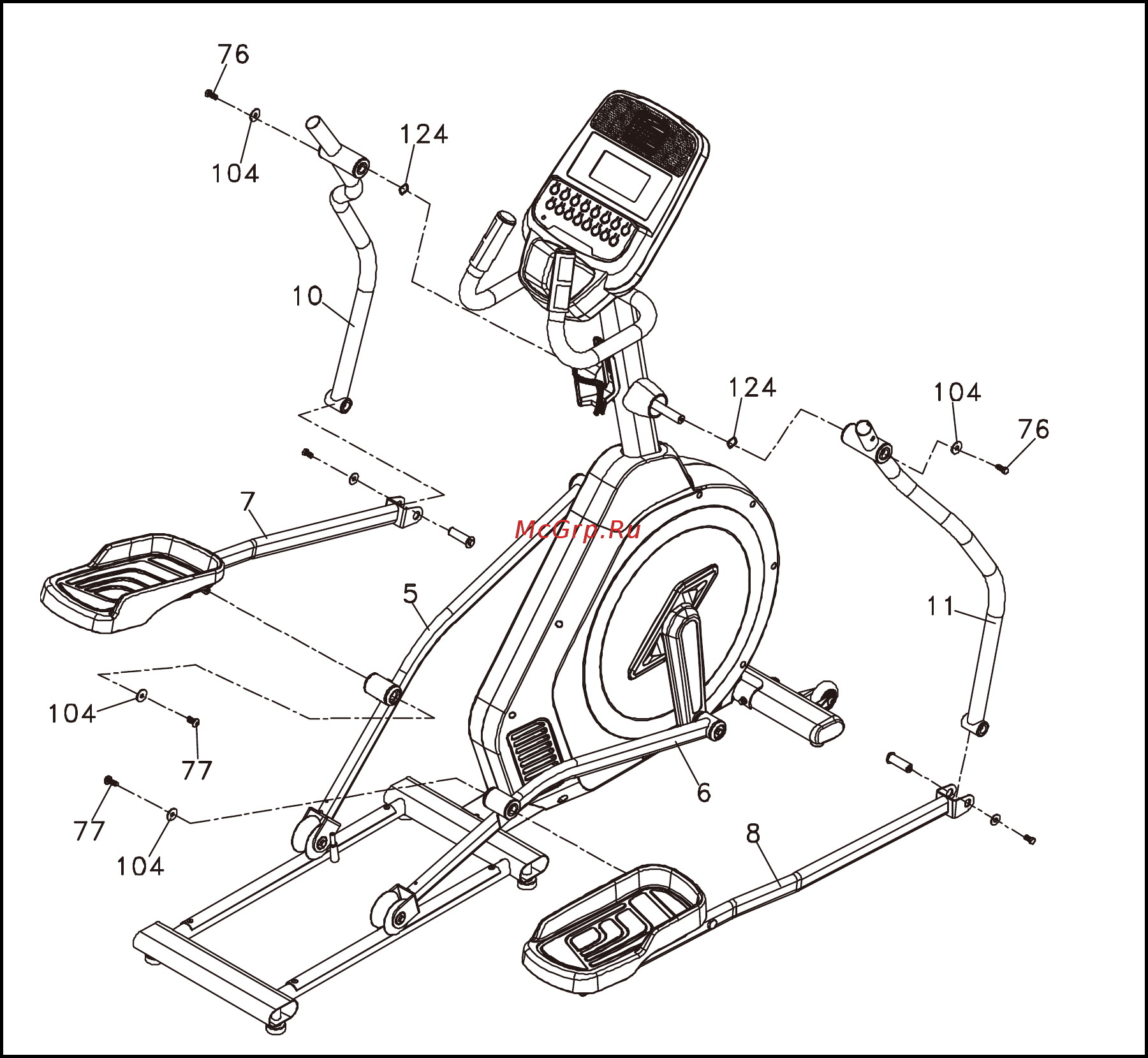

Соединения и Нижние качаюшиеся ручки

1. Поместите Ø17_Волновые шайбы (124) (2 шт.) на центральную ось Мачты консоли. Затем

поместите Нижнюю рукоять (Л) (10) на левую центральную ось Стойки консоли, закрепите

12/14мм_Ключом (118) с помощью 5/16" × 3/4"_Болта с шестигранной головкой (76) и Ø8.5 ×

Ø26 × 2.0T_Плоской шайбы (104). Так же затяните Нижнюю рукоять (П) (11) на правой

центральной оси Мачты консоли.

2. Вставьте вал Левой соединительной рукояти (7) во втулку Левой педальной рукояти (5) и

затяните с помощью 5/16" × 15m/m Болта с круглой головкой (77) вместе с Ø8.5 × 26 × 2.0T

Плоской шайбой (104), используя Комбинированный ключ M5 с крестовой отверткой (121).

Проделайте те же действия с Правой соединительной рукоятью (8) и Правой педальной

рукоятью (6).

3. Освободите ось на левой и правой соединительных рукоятях (7, 8). Прикрепите левую и

правую соединительные рукояти (7, 8) с левой и правой нижней рукоятью, закрепите на оси

с помощью винта и 12/14мм Ключа (118).
