Spirit Fitness XE310 [7/22] Руководство по сборке

Руководство по сборке

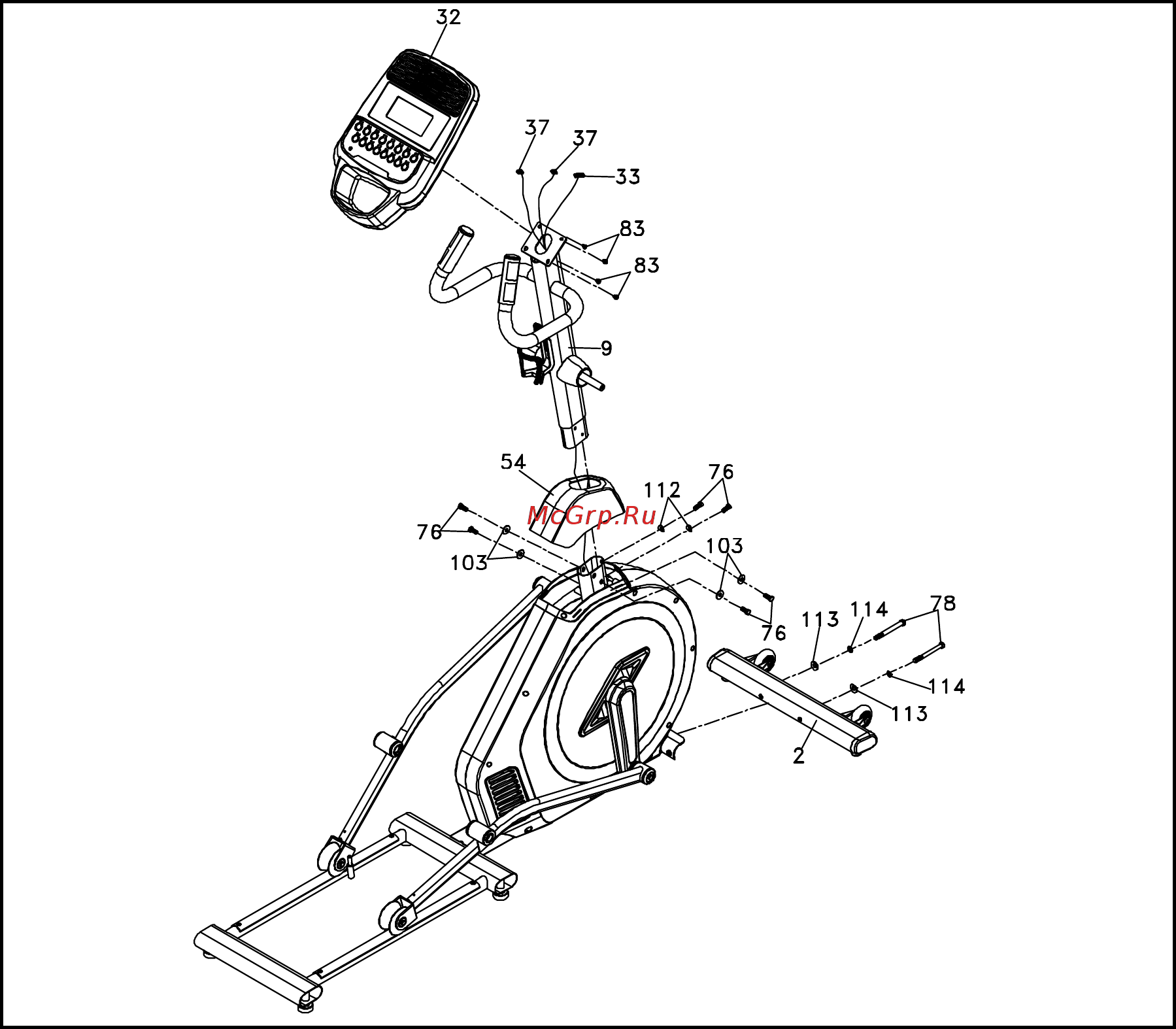

Задний поручень, Мачта консоли и Консоль

1. Возьмите Мачту консоли (9) и Кожух мачты консоли (54), наденьте Кожух на Мачту как

можно глубже. Убедитесь, что Кожух мачты консоли (54) повернут нужной стороной.

2. На верхнем открытом конце Основной рамы (1) эллиптического тренажера находится

Компьютерный кабель (33). Размотайте и выпрямите Компьютерный кабель (33) и

проденьте его в нижнюю часть трубки Мачты консоли (9) и выньте через верхний открытый

конец.

3. Установите Мачту консоли (9) в принимающий кронштейн на верхней части Основной рамы

(1). Воспользуйтесь 5/16" × 3/4"_ Болтами с шестигранной головкой (76) (6 шт.), Ø5/16" × Ø23

× 1.5T_Плоскими шайбами (103) (4шт.) и Ø8 × 23 × 1.5T_Изогнутыми шайбами (112) (2 шт.).

Установите и затяните с помощью 12/14мм Ключа (118).

ПРИМЕЧАНИЕ: В трубке Мачты консоли (9) находится Компьютерный кабель (33). Будьте

осторожны, чтобы не повредить и не пережать его.

4. Присоедините Планку переднего стабилизатора (2) к передней соединительной пластине

основной рамы, используя 12/14мм Ключ (118), чтобы затянуть 3/8" × 3-3/4"_Болт с

шестигранной головкой (78) (2 шт.), Ø10 × 2T_Пружинную шайбу (114) (2 шт.) и Ø3/8" × 23 ×

2.0T_Изогнутутю шайбу (113) (2 шт.).

5. Поместите Консоль в сборе (32) на Мачту консоли. Присоедините Компьютерный кабель

(33), Датчики пульса с кабелем в сборе (37) и Датчики пульса с кабелем в сборе (красный)

(37~1) к консоли (соответственно по цветам). Поместите консоль на панель Мачты консоли,

закрутите M5 × 10m/m_Винтами с крестовой головкой (83) (4 шт.) с помощью Крестовой
