Body Solid G4I ISO-FLEX [10/36] Проводите сборку всех компонентов в той последовательности в которой они представлены

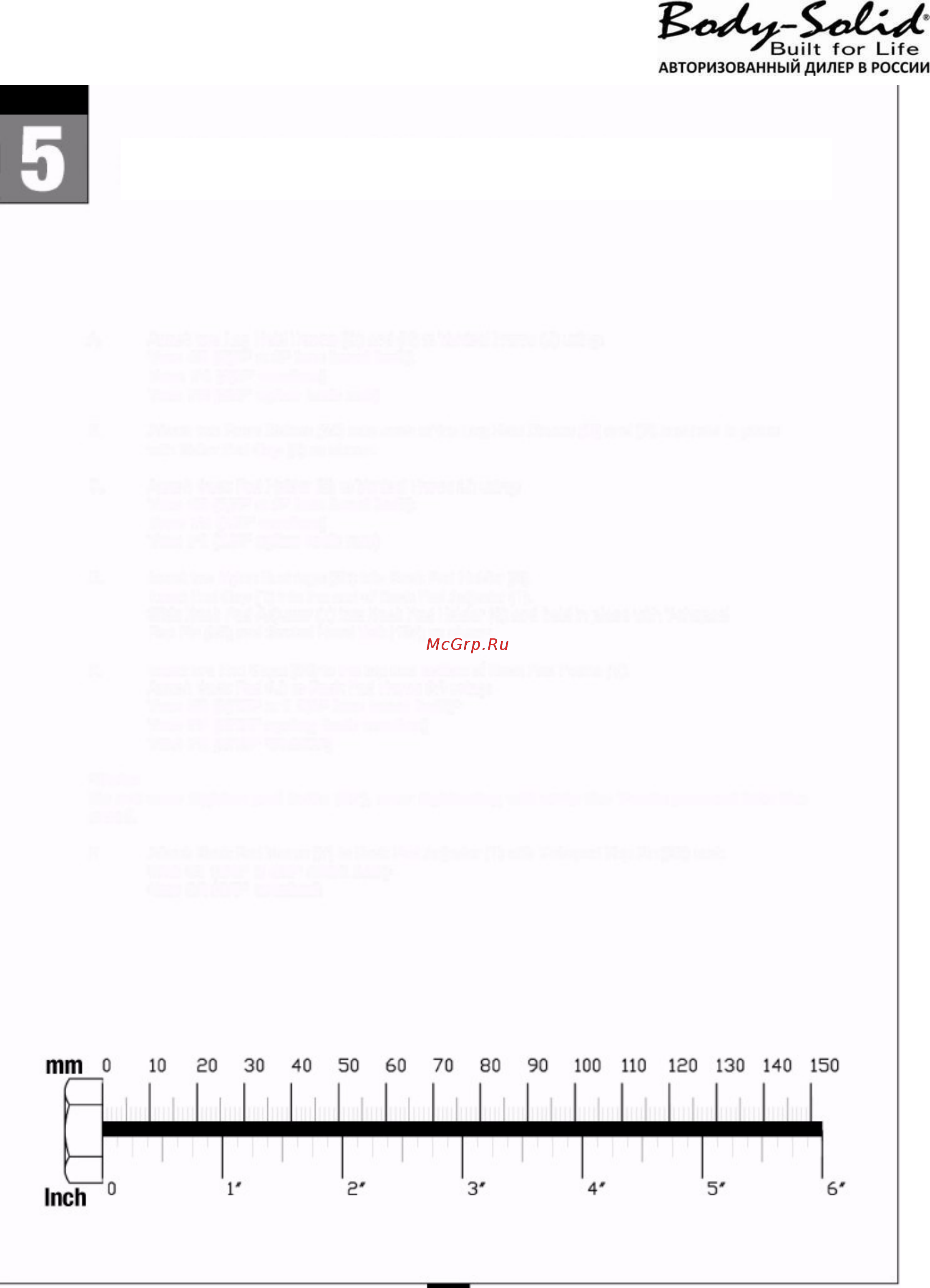

ШАГ

Проводите сборку всех компонентов в той

последовательности, в которой они представлены.

A. Прикрепить два упора для ног (Q) и (R) к вертикальной раме (J) с помощью:

Двух 46 (болт с шестигранной головкой 3/8" x 4")

Четырех 74 (шайба 3/8")

Двух 72 (нейлоновая контргайка 3/8")

B. Прикрепить два валика из пеноматериала (21) на каждый упор для ног (Q) и (R) и зафиксировать на

месте заглушкой валика (9), как показано на рис.

C. Прикрепить держатель подушки для спины (S) к вертикальной раме (J) с помощью:

Двух 40 (болт с шестигранной головкой 1/2" x 4")

Четырех 73 (шайба 1/2")

Двух 71 (нейлоновая контргайка 1/2")

D. Вставить две нейлоновые втулки (25) в держатель подушки для спины (S). Вставить заглушку (1) в

конец регулятора подушки для спины (T).

Установить регулятор подушки для спины (T) в держатель подушки для спины (S) и зафиксировать

на месте Т-образным подпружиненным штифтом (79) и болтом с головкой под торцевой ключ (137),

как показано на рис.

E. Вставить две заглушки (24) к верху и основанию рамы подушки для спины (V). Прикрепить подушку

для спины (U) к раме подушки для спины (V) с помощью:

Двух 56 (болт с шестигранной головкой 5/16" x 1 3/4") *

Двух 77 (пружинная шайба 5/16")

Двух 75 (шайба 5/16")

*ПРИМЕЧАНИЕ:

Не перетягивать болты подушек (87). Перезатяжка этих болтов приведет к снятию Т-образных муфт

вдавленных в дерево.

F. Прикрепить раму подушки для спины (V) к регулятору подушки для спины (T) Т-образным

подпружиненным штифтом (80) и с помощью:

Одного 81 (установочный болт 3/8" x 5/8")

Одного 82 (шайба 3/8")
