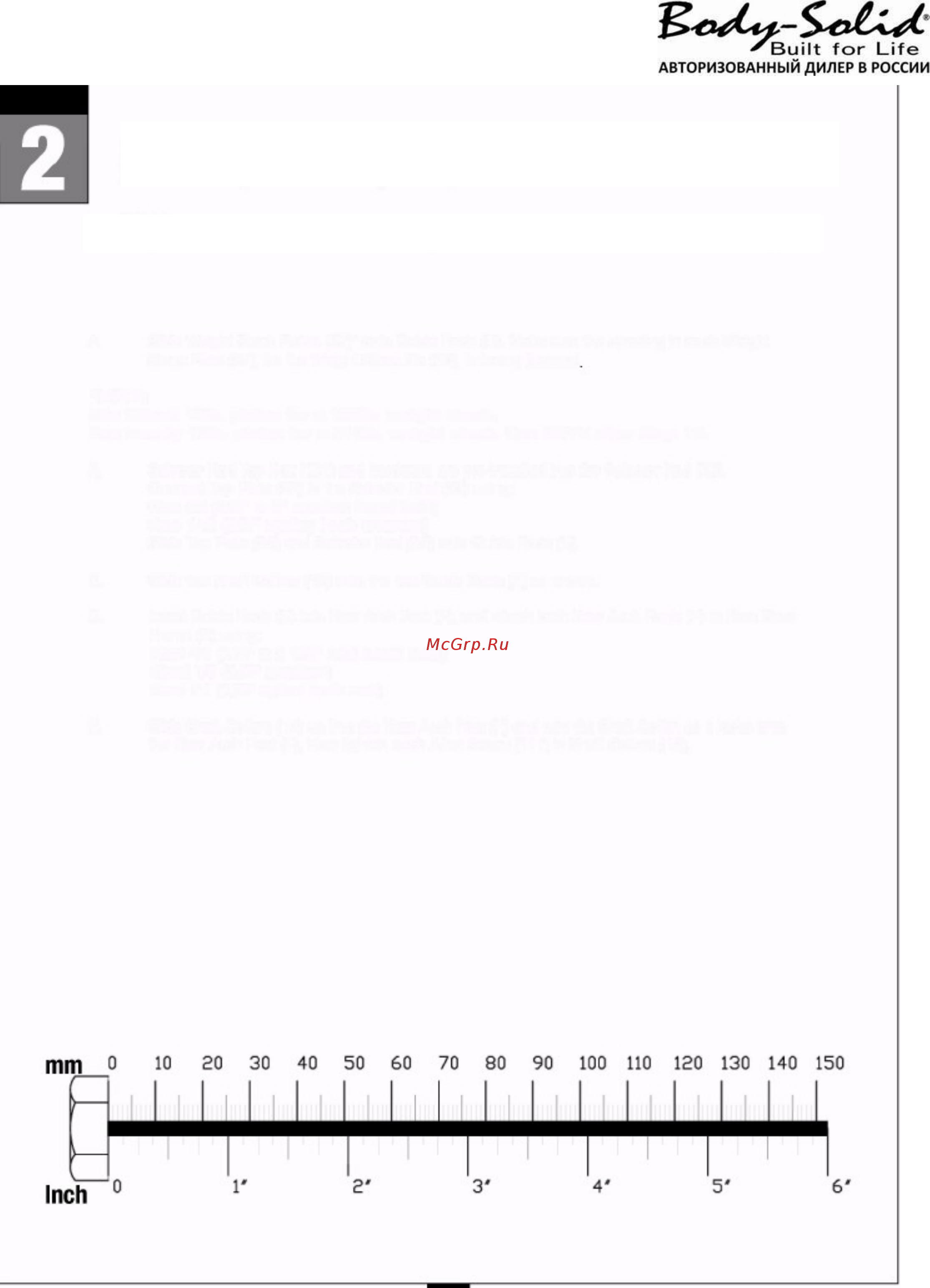

ШАГ
Проводите сборку всех компонентов в той
последовательности, в которой они представлены.
ПРИМЕЧАНИЕ:
На этом шаге весь крепеж затягивается от руки. Не затягивать ключом до конца шага 3.
A. Вставить блины весового стека (37) * на направляющие стержни (E). Проверьте, чтобы отверстие
в каждом блине весового стека (37) для фиксируемого весового стека (60) было обращено вперед.
*ПРИМЕЧАНИЕ:
Для весового стека 160 фунтов используйте пятнадцать блинов по 10 фунтов.
Для весового стека 210 фунтов используйте двадцать блинов по 10 фунтов. См. ПРИМЕЧАНИЕ
после Шага 1B.
B. Верхний болт штока переключения (101) и крепеж предустановлены в штоке переключения (23).
Подсоедините верхнюю плату (22) к штоку переключения (23) с помощью:
Одного 53 (болт с головкой под торцевой ключ 3/8" X 2")
Одного 140 (пружинная шайба 3/8")
Вставить верхнюю плату (22) и шток переключения (23) на направляющие стержни (E).
C. Вставить две ограничительные втулки (12) на два направляющих стержня (E), как показано на рис.
D. Вставить направляющие стержни (E) в заднюю арочную стойку (F), и прикрепить обе задние
арочные стойки (F) к задней несущей раме (B) с помощью:
Четырех 44 (болт с шестигранной головкой 1/2" x 3 1/2")
Восьми 73 (шайба 1/2")
Четырех 71 (нейлоновая контргайка 1/2")
E. Вставить ограничительные втулки (12) в заднюю арочную стойку (F) и повернуть ограничительную
втулку так, чтобы она закрепилась на задней арочной стойке (F). Теперь затянуть установочный
винт (111) на каждой ограничительной втулке (12).
