Body Solid G4I ISO-FLEX [6/36] Проводите сборку всех компонентов в той последовательности в которой они представлены

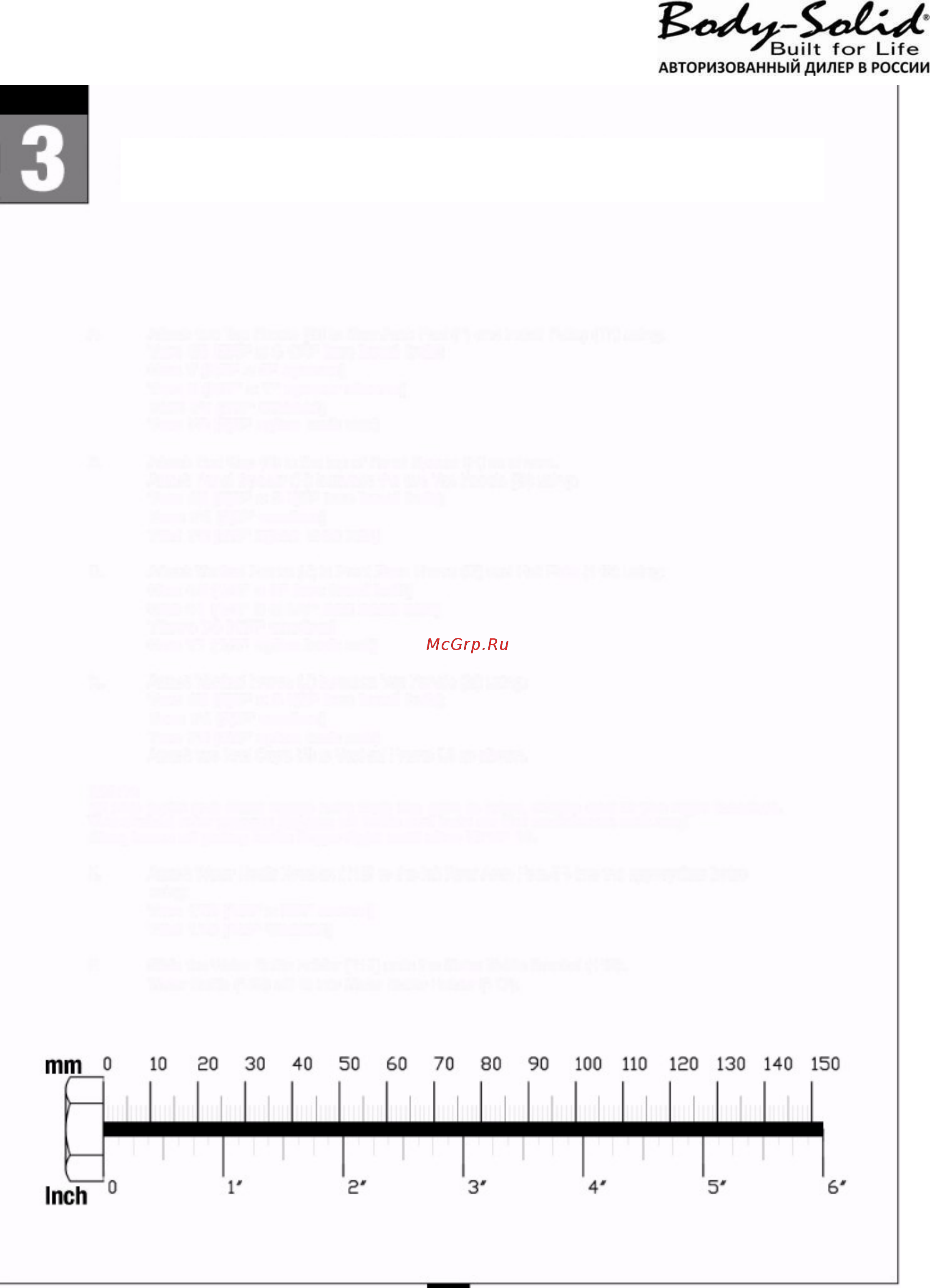

ШАГ

Проводите сборку всех компонентов в той

последовательности, в которой они представлены.

A. Прикрепить две верхние панели (G) к задней арочной стойке (F) и установить блок (17) с

помощью:

Двух 46 (болт с шестигранной головкой 3/8" x 4 1/4")

Одного 7 (распорка 5/8" X 3")

Двух 5 (распорная втулка 5/8" x 1")

Четырех 74 (шайба 3/8")

Двух 72 (нейлоновая контргайка 3/8")

B. Прикрепить заглушку (3) к верху панельной распорки (H), как показано на рис. Прикрепить

панельную распорку (H) между двумя верхними панелями (G) с помощью:

Двух 48 (болт с шестигранной головкой 3/8" x 3 3/4")

Четырех 74 (шайба 3/8")

Двух 72 (нейлоновая контргайка 3/8")

C. Прикрепить вертикальную раму (J) к передней несущей раме (C) и плоской пластине (115) с

помощью:

Одного 42 (болт с шестигранной головкой 1/2" x 3")

Одного 41 (болт с шестигранной головкой 1/2" x 3 1/4")

Трех 73 (шайба 1/2")

Одного 71 (нейлоновая контргайка 1/2")

D. Прикрепить вертикальную раму (J) между верхними панелями (G) с помощью:

Двух 48 (болт с шестигранной головкой 3/8" x 3 3/4")

Четырех 74 (шайба 3/8")

Двух 72 (нейлоновая контргайка 3/8")

Прикрепить две заглушки (2) к вертикальной раме (J) как показано на рис.

ПРИМЕЧАНИЕ:

На этом этапе Вам необходимо удостовериться, что тренажер стоит ровно, устойчиво и в

правильном месте.

Сейчас необходимо затянуть ключом все болты и гайики только на основной раме.

Также, оставьте все болты блоков затянутыми от руки до окончания ШАГА 14.

E. Прикрепить скобу для бутылки с водой (116) к левой задней арочной стойке (F) в

соответствующие отверстия, с помощью:

Двух 118 (винт 1/8" x 3/8")

Двух 119 (1/8" шайба)

F. Вставить держатель бутылки с водой (117) на скобу для бутылки с водой (116).

Бутылка с водой (120) будет помещаться в держатель бутылки с водой (117).
