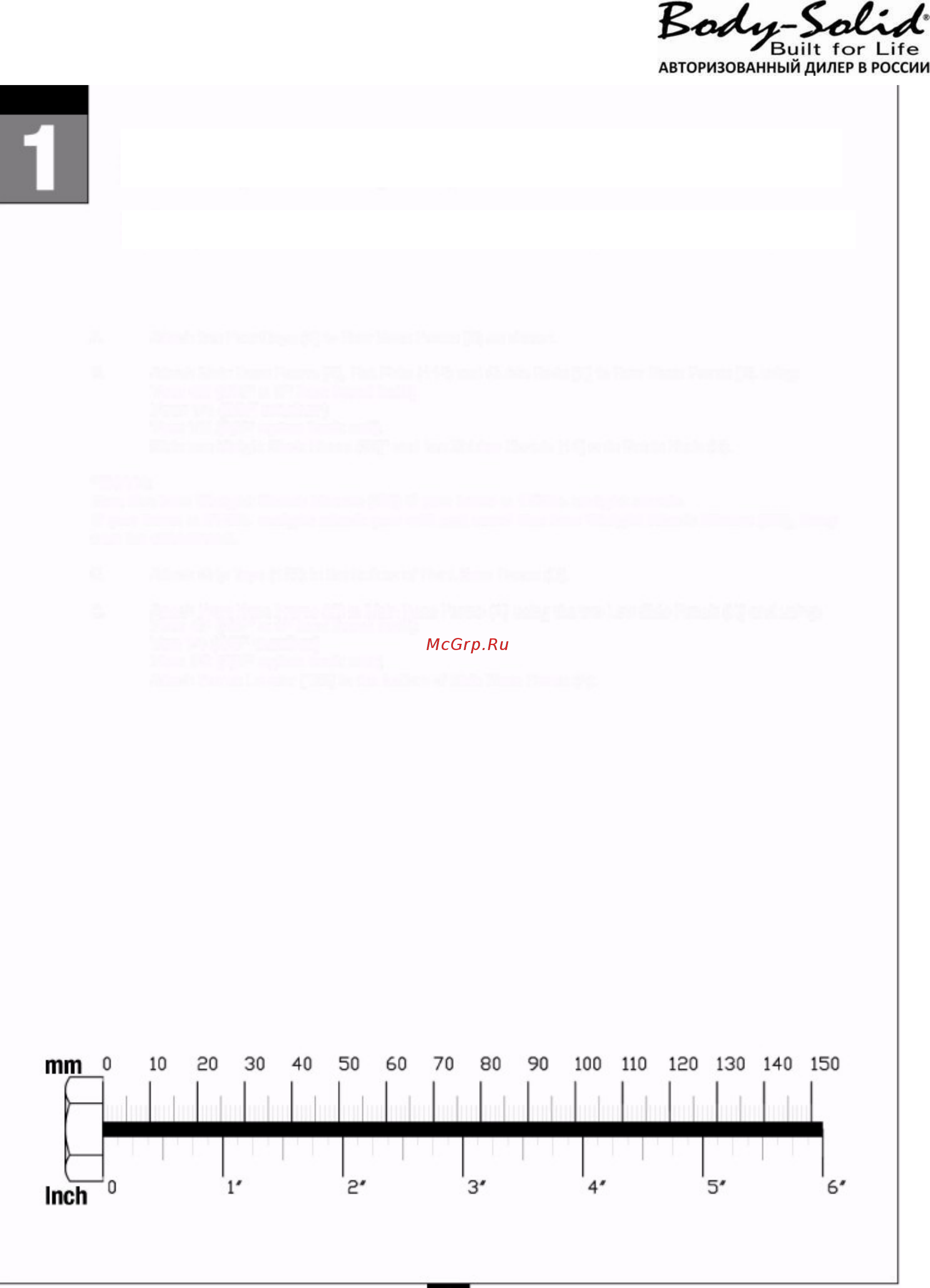

Body Solid G4I ISO-FLEX [2/36] Проводите сборку всех компонентов в той последовательности в которой они представлены

ШАГ

Проводите сборку всех компонентов в той

последовательности, в которой они представлены.

ПРИМЕЧАНИЕ:

На этом шаге весь крепеж затягивается от руки. Не затягивать ключом до конца шага 3.

A. Прикрепить концевые колпачки (4) к задней несущей раме (B), как показано на рис.

B. Прикрепить основную несущую раму (A), плоскую пластину (114) и направляющие стержни (E) к задней

несущей раме (B) с помощью:

Двух 50 (болт с шестигранной головкой 3/8" x 3")

Четырех 74 (шайба 3/8")

Двух 72 (нейлоновая контргайка 3/8")

Вставить два стояка весового стека (38) * и два резиновых кольца (14) на направляющие стержни (E).

*ПРИМЕЧАНИЕ:

Используйте два стояка весового стека (38), если у вас весовой стек 160 фунтов.

Если у вас весовой стек 210 фунтов, вам два стояка весового стека (38) не потребуется, их можно будет

убрать.

C. Прикрепить схватывающую ленту (121) к низу передней несущей рамы (C).

D. Прикрепить переднюю несущую раму (C) к основной несущей раме (A) с помощью двух нижних боковых

панелей (D) и с помощью:

Пяти 47 (болт с шестигранной головкой 3/8" x 4")

Десяти 74 (шайба 3/8")

Пяти 72 (нейлоновая контргайка 3/8")

Прикрепить выравниватель рамы (138) к низу основной несущей рамы (A).
