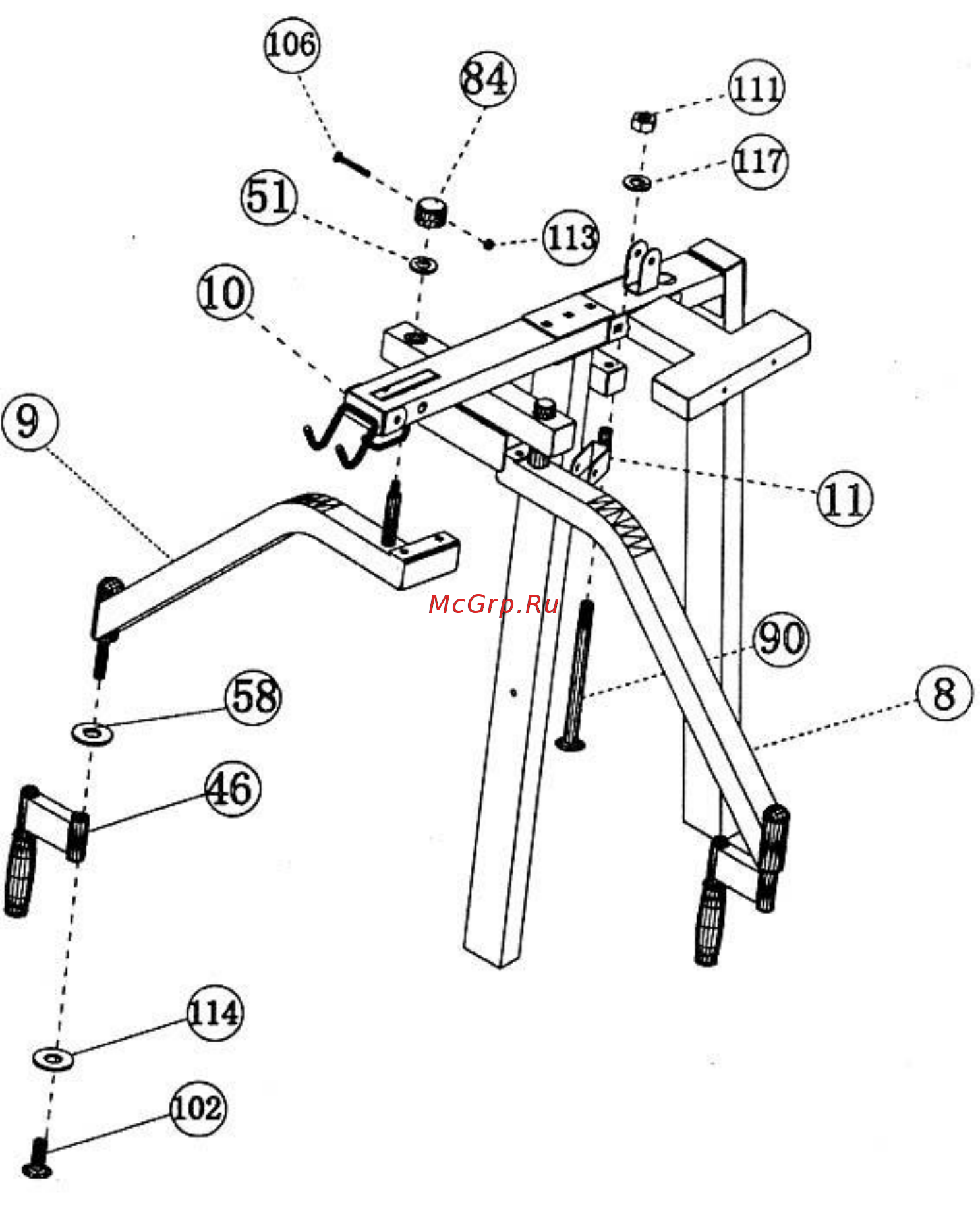

HouseFit Домашний, Грузоблочный HG-2006 [12/24] Диаграмма 5

ШАГ 5 (СМОТРИТЕ ДИАГРАММУ 5).

А) СОЕДИНИТЕ ПРАВЫЙ БАТТЕРФЛЯЙ (9) С ВЕРХНЕЙ РАМОЙ (10) ПРИ ПОМОЩИ ОСИ, НАДЕНЬТЕ

НА ОСЬ Ø 1 ½” ШАЙБУ (51) И Ø 1 3/8” СТАЛЬНУЮ ЗАГЛУШКУ (84). ЗАКРЕПИТЕ ЗАГЛУШКУ М6 Х 1

¼” ПРОСТЫМ БОЛТОМ (106) И М6 КОЛПАЧКОВОЙ ГАЙКОЙ (113). СОЕДИНИТЕ Ø 1 ½” ШАЙБУ (58)

И РУКОЯТКУ БАТТЕРФЛЯЯ (46) С ПРАВЫМ БАТТЕРФЛЯЕМ (9). ЗАКРЕПИТЕ КОНСТРУКЦИЮ ПРИ

ПОМОЩИ М10 Х 5/8” ПРОСТОГО БОЛТА И Ø ¾” ШАЙБЫ (114).

Б) ПОВТОРИТЕ ТУ ЖЕ ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ (КАК В А) ДЛЯ ЗАКРЕПЛЕНИЯ ЛЕВОГО

БАТТЕРФЛЯЯ (8).

В) СОЕДИНИТЕ КРОНШТЕЙН ДЛЯ БАТТЕРФЛЯЯ (11) С ВЕРХНЕЙ ВЕРТИКАЛЬНОЙ БАЛКОЙ (3) ТАК,

ЧТОБЫ ОТВЕРСТИЯ ДЛЯ БОЛТА СОВПАДАЛИ, И ЗАКРЕПИТЕ ДЕТАЛИ М12 Х 4 ¼”

ШЕСТИГРАННЫМ БОЛТОМ (90), Ø 1” ШАЙБОЙ (117) И М12 КОЛПАЧКОВОЙ ГАЙКОЙ (111). НЕ

ЗАКРУЧИВАЙТЕ ГАЙКИ СЛИШКОМ СИЛЬНО.

ПРИМЕЧАНИЕ: КРОНШТЕЙН ДЛЯ БАТТЕРФЛЯЯ ДОЛЖЕН ВРАЩАТЬСЯ, КАК ШАРНИР.

Г) ПОВТОРИТЕ ТУ ЖЕ ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ (КАК В «В»), ЧТОБЫ ЗАКРЕПИТЬ ЕЩЕ

ОДИН КРОНШТЕЙН ДЛЯ БАТТЕРФЛЯЯ С ДРУГОЙ СТОРОНЫ.

ДИАГРАММА 5
