ШАГ 7 (СМОТРИТЕ ДИАГРАММУ 7 И ДИАГРАММУ УСТАНОВКИ ТРОСОВ).

А) ВСТАВЬТЕ БОЛЬШОЙ ВОРОТ (79) В КРОНШТЕЙН НА ПРАВОМ БАТТЕРФЛЯЕЕ (9). ЗАКРЕПИТЕ

КОНСТРУКЦИЮ М10 Х 1 ¾” ПРОСТЫМ БОЛТОМ (99), ДВУМЯ Ø ¾” ШАЙБАМИ (114) И ОДНОЙ М10

КОЛПАЧКОВОЙ ГАЙКОЙ (112).

Б) ПОВТОРИТЕ ТУ ЖЕ ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ (КАК В А), ЧТОБЫ УСТАНОВИТЬ ЕЩЕ

ОДИН БОЛЬШОЙ ВОРОТ НА ЛЕВЫЙ БАТТЕРФЛЯЙ.

В) ПРИСОЕДИНИТЕ 82” ТРОС ДЛЯ БАТТЕРФЛЯЯ (32) И КРОНШТЕЙНУ ДЛЯ БАТТЕРФЛЯЙ (11).

УСТАНОВИТЕ БОЛЬШОЙ ВОРОТ (79) И ЗАКРЕПИТЕ ПРИ ПОМОЩИ М10 Х 1 ¾” ПРОСТОГО БОЛТА

(99), ДВУХ Ø ¾” ШАЙБ (114) И ОДНОЙ М10 КОЛПАЧКОВОЙ ГАЙКИ (112).

Г) ПРОТЯНИТЕ ТРОС НАД ВОРОТОМ НА ПРАВОМ БАТТЕРФЛЯЕ (9) ПО НАПРАВЛЕНИЮ К ЛЕВОМУ

БАТТЕРФЛЯЮ (8). ЗАТЕМ ПОВТОРИТЕ ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ (КАК В «В») ДЛЯ

ТОГО, ЧТОБЫ ВСТАВИТЬ ЕЩЕ ОДИН БОЛЬШОЙ ВОРОТ В КРОНШТЕЙН ДЛЯ БАТТЕРФЛЯЙ С

ЛЕВОЙ СТОРОНЫ.

Д) ПОТЯНИТЕ ТРОС ВНИЗ С ОБЕИХ СТОРОН ДО ТЕХ ПОР, ПОКА КОНЕЦЫ ТРОСА НЕ

СОЕДИНЯТЬСЯ. УСТАНОВИТЕ КРОНШТЕЙН ДЛЯ ОДИНАРНОГО ПЛАВАЮЩЕГО ВОРОТА (20)

МЕЖДУ ДВУХ КОНЦОВ ТРОСА. ЗАКРЕПИТЕ КОНСТРУКЦИЮ ПРИ ПОМОЩИ М10 Х 1’’ ПРОСТОГО

БОЛТА (101) И М10 КОЛПАЧКОВОЙ ГАЙКИ (112). КРОНШТЕЙН ДОЛЖЕН ВИСЕТЬ СВОБОДНО.

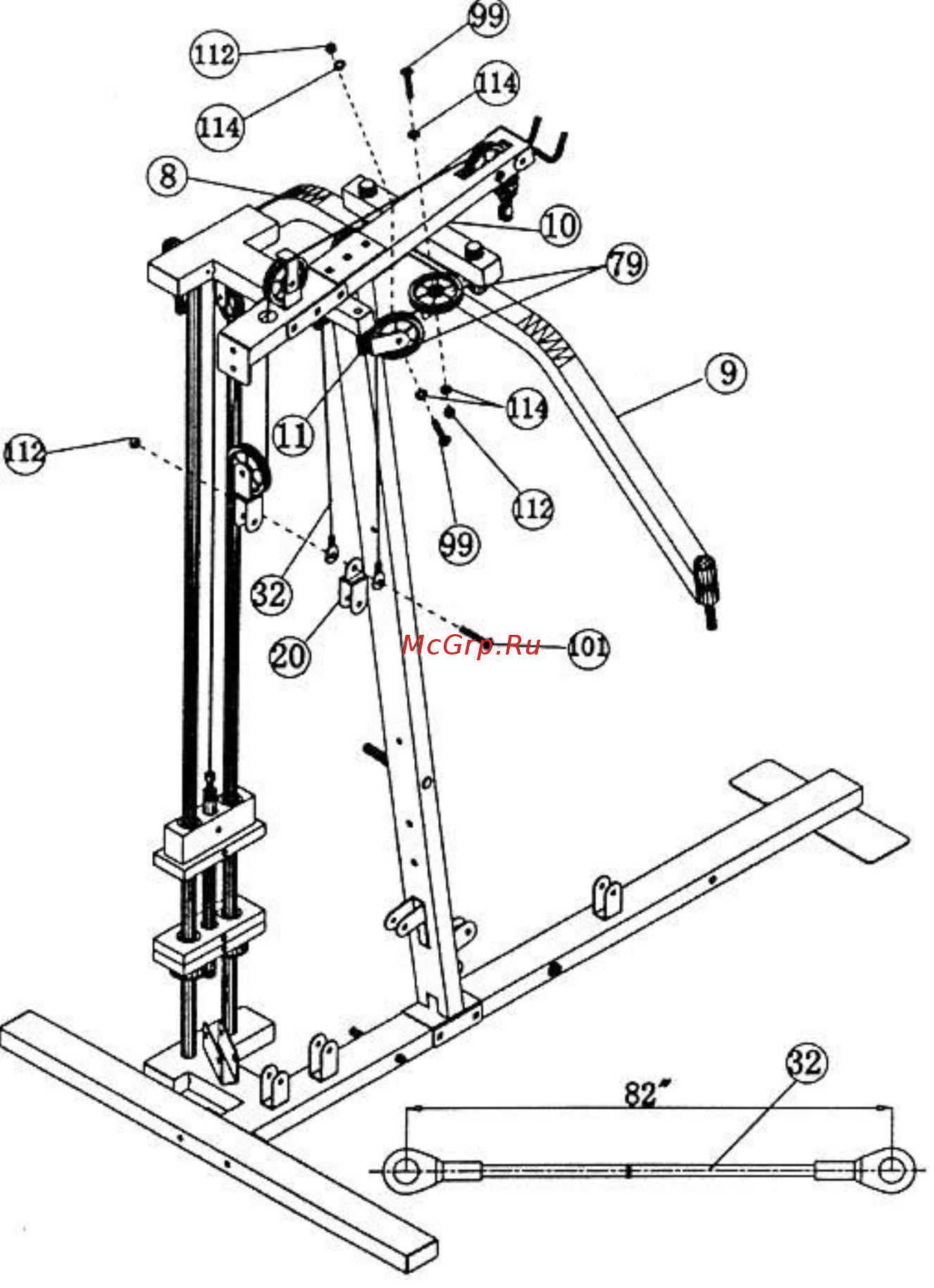

ДИАГРАММА 7
