8
ШАГ 2 (СМОТРИТЕ ДИАГРАММУ 2).
А) СОЕДИНИТЕ ОСНОВУ РУКОЯТОК ДЛЯ ПЕРЕДНЕГО ПРЕССА (7) С ОСНОВНОЙ РАМОЙ (1). ЗАТЕМ
УСТАНОВИТЕ ЭТИ ДЕТАЛИ ТАК, ЧТОБЫ ОТВЕРСТИЯ ДЛЯ БОЛТОВ СОВПАДАЛИ И СОЕДИНИТЕ
КОНСТРУКЦИЮ ПРИ ПОМОЩИ М10 Х 9 5/8” ОСИ (38). ЗАКРЕПИТЕ ОСЬ С ДВУХ СТОРОН ДВУМЯ Ø ¾”
ШАЙБАМИ (114) И М10 КОЛПАЧКОВЫМИ ГАЙКАМИ (112).
Б) СОЕДИНИТЕ РУКОЯТКИ ДЛЯ ПЕРЕДНЕГО ПРЕССА (6) С ОСНОВОЙ РУКОЯТОК ДЛЯ ПЕРЕДНЕГО
ПРЕССА (7). ЗАКРЕПИТЕ КОНСТРУКЦИЮ ЧЕТЫРЬМЯ М10 Х 2 ½” ДЛИННЫМИ БОЛТАМИ (93), Ø ¾”
ШАЙБАМИ (114) И М10 КОЛПАЧКОВЫМИ ГАЙКАМИ (112).

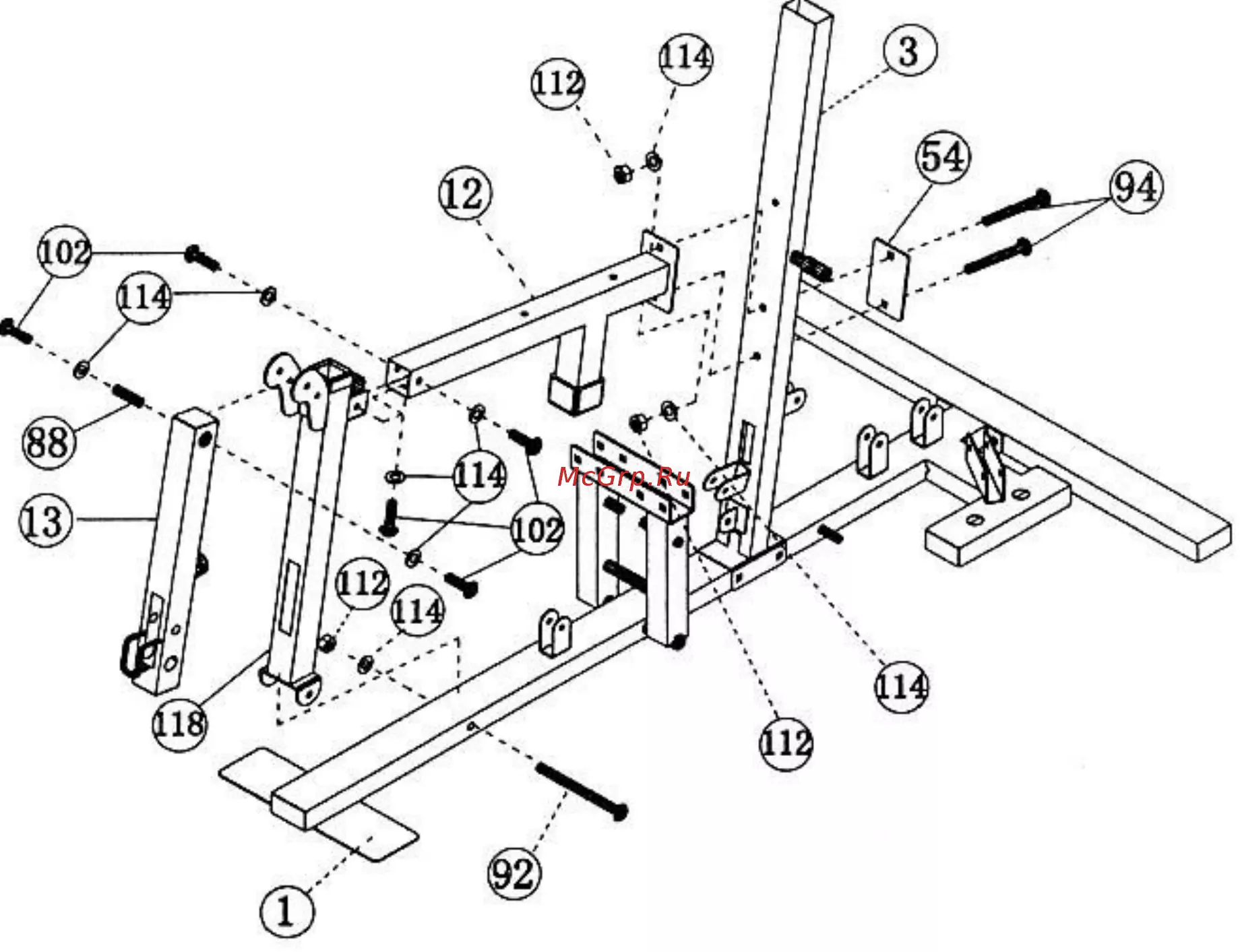

ДИАГРАММА 2
