ИНСТРУКЦИЯ ПО СБОРКЕ ТРЕНАЖЕРА.

НЕОБХОДИМЫ СЛЕДУЮЩИЕ ИНСТРУМЕНТЫ: 2 РАЗВОДНЫХ КЛЮЧА И ПРОСТЫЕ ГАЕЧНЫЕ

КЛЮЧИ.

ПРИМЕЧАНИЕ: НАСТОЯТЕЛЬНО РЕКОМЕНДУЕМ ВО ИЗБЕЖАНИИ ТРАВМ СОБИРАТЬ ТРЕНАЖЕР

ДВУМ ИЛИ БОЛЕЕ ЛЮДЯМ.

ШАГ 1 (СМОТРИТЕ ДИАГРАММУ 1)

А) СОЕДИНИТЕ ЗАДНИЙ СТАБИЛИЗАТОР (2) С ЗАДНЕЙ ЧАСТЬЮ ОСНОВНОЙ РАМЫ (1). ЗАТЕМ

СОЕДИНИТЕ ЗАДНЮЮ ВЕРТИКАЛЬНУЮ БАЛКУ (4) И ЗАДНИЙ СТАБИЛИЗАТОР (2) С ВНЕШНЕЙ

СТОРОНЫ. УСТАНОВИТЕ ВЫШЕУКАЗАННЫЕ ЧАСТИ ТРЕНАЖЕРА ТАК, ЧТОБЫ ОТВЕРСТИЯ ДЛЯ

БОЛТОВ СОВПАДАЛИ И СОЕДИНИТЕ ЭТИ ЧАСТИ ПРИ ПОМОЩИ ДВУХ М10 Х 3 ¾” ДЛИННЫХ

БОЛТОВ (92), Ø ¾” ШАЙБ (114) И М10 КОЛПАЧКОВЫХ ГАЕК (112). ПОКА НЕ ЗАКРУЧИВАЙТЕ

ГАЙКИ ПЛОТНО.

Б) СОЕДИНИТЕ ПЕРЕДНЮЮ ВЕРТИКАЛЬНУЮ БАЛКУ (3) С ОСНОВНОЙ РАМОЙ (1). ЗАКРЕПИТЕ

КОНСТРУКЦИЮ ДВУМЯ М10 Х 3 ¾” ДЛИННЫМИ БОЛТАМИ (92), Ø ¾” ШАЙБАМИ (114) И М10

КОЛПАЧКОВЫМИ ГАЙКАМИ (112).

В) СОЕДИНИТЕ ВЕРХНЮЮ РАМУ (10) С ВЕРХУШКОЙ ПЕРЕДНЕЙ ВЕРТИКАЛЬНОЙ И ЗАДНЕЙ

ВЕРТИКАЛЬНОЙ БАЛОК (3 И 4). ЗАКРЕПИТЕ СПЕРЕДИ ДВУМЯ М10 Х 2 3/8” ДЛИННЫМИ

БОЛТАМИ (94), ОДНОЙ 4 5/8” Х 3” КРЕПЕЖНОЙ ПЛАСТИНКОЙ (54), ДВУМЯ Ø ¾” ШАЙБАМИ (114)

И М10 КОЛПАЧКОВЫМИ ГАЙКАМИ (112). ТАКЖЕ ЗАКРЕПИТЕ КОНСТРУКЦИЮ СЗАДИ ПРИ

ПОМОЩИ М10 Х 2” ПРОСТОГО БОЛТА (98), Ø ¾” ШАЙБЫ (114) И 3 1/8” Х 3” КРЕПЕЖНОЙ

ПЛАСТИНКИ (52), ИСПОЛЬЗУЯ ВЕРХНЕЕ ОТВЕРСТИЕ. ПОСЛЕ ЭТОГО ЗАКРЕПИТЕ

КОНСТРУКЦИЮ М10 Х 2 3/8” ДЛИННЫМ БОЛТОМ (94), Ø ¾” ШАЙБОЙ (114) И М10 КОЛПАЧКОВОЙ

ГАЙКОЙ (112), ИСПОЛЬЗУЯ НИЖНЕЕ ОТВЕРСТИЕ.

Г) СОЕДИНИТЕ ДЕРЖАТЕЛЬ ДЛЯ LAT-ПОРУЧНЯ (21) С ВЕРХНЕЙ РАМОЙ (10). ЗАКРЕПИТЕ ДЕТАЛИ

М10 Х 3 ¾” ДЛИННЫМ БОЛТОМ (92), Ø ¾” ШАЙБОЙ (114) И М10 КОЛПАЧКОВОЙ ГАЙКОЙ (112).

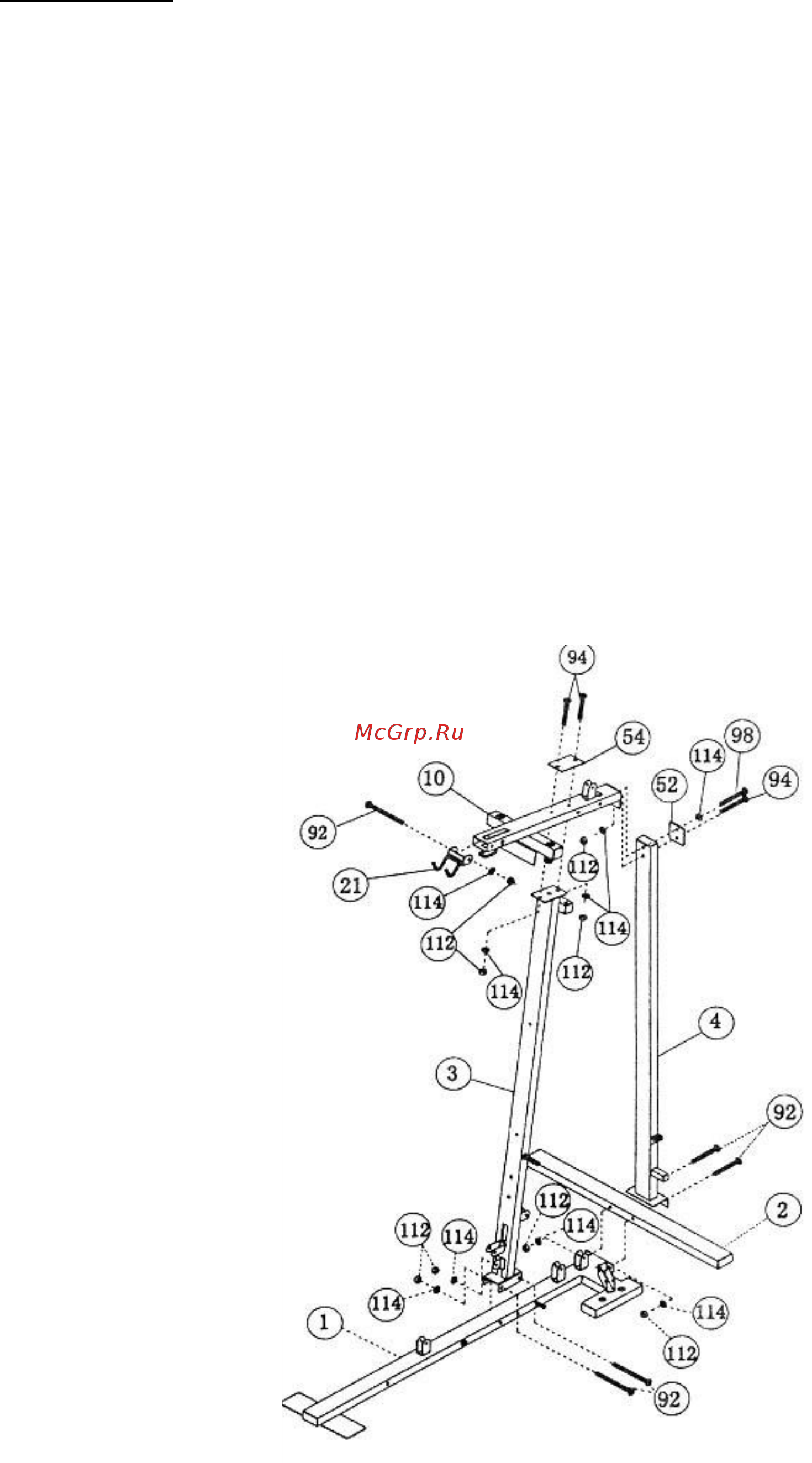

ДИАГРАММА 1
