ОПИС ВОДОНАГРIВАЧАОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ

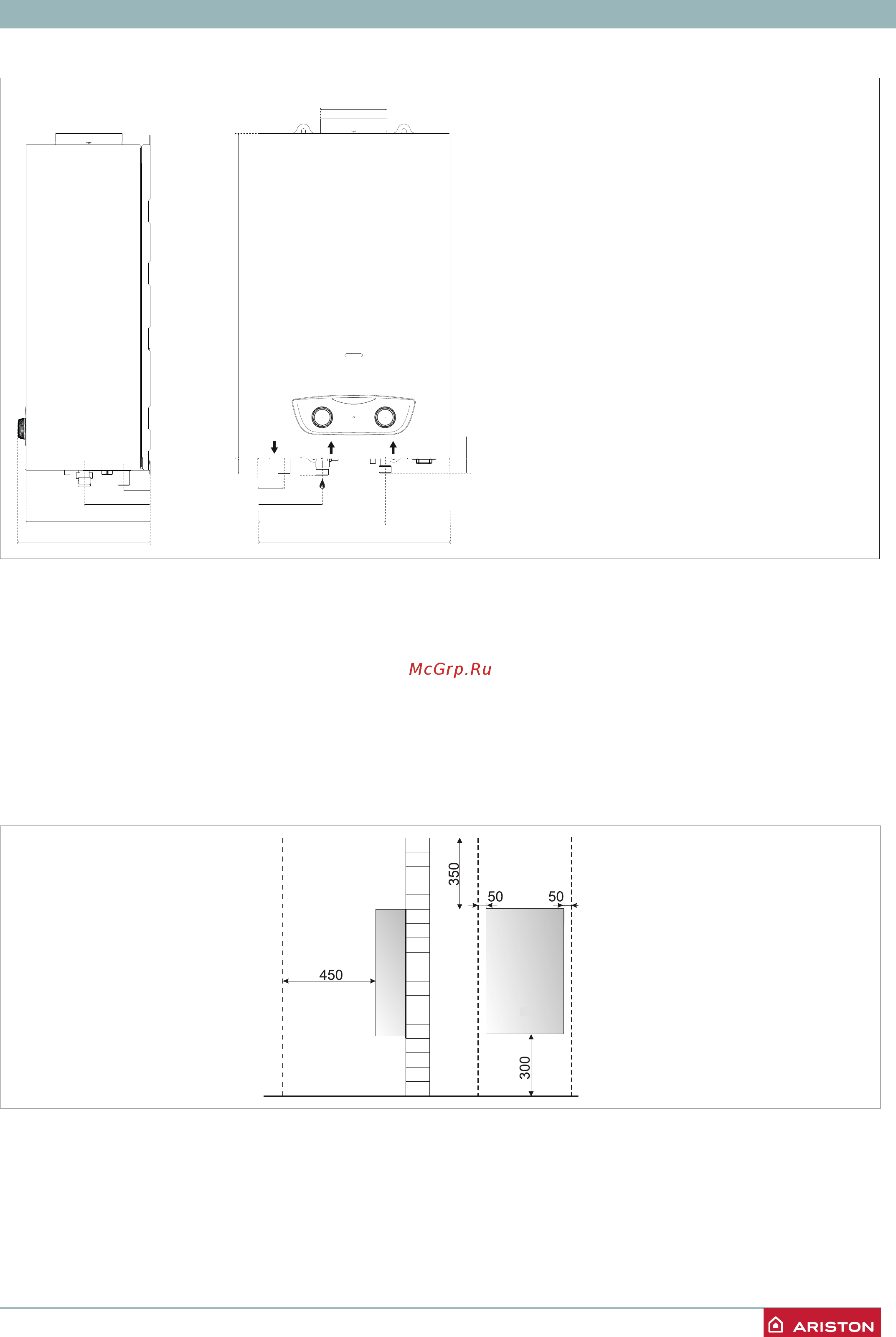

Общий вид и размеры
Розміри
A. Патрубок подачи в контур ГВС G1/2”
B. Подвод газа G1/2”
C. Подвод холодной воды G1/2”
A. Патрубок подачі в контур ГВП G1/2”
B. Підведення газу G1/2”
C. Підведення холодної води G1/2”
Мінімальні відстані
Для легкого доступу до водонагрiвача при технічному
обслуговуванні слід забезпечити відповідні мінімально
припустимі відстані (вільний простір) від корпуса
водонагрiвача до прилеглих предметів і поверхонь.
Установлювати водонагрiвач слід відповідно до чинних норм
і правил, а також відповідно до вимог виробника.
При встановленні обов’язково використовуйте рівень,
водонагрiвач має перебувати точно в горизонтальному
положенні.
Минимальные расстояния
Для легкого доступа к водонагревателю при техническом
обслуживании следует обеспечить соответствующие
минимально допустимые расстояния (свободное
пространство) от корпуса водонагревателя до близлежащих
предметов и поверхностей.
Устанавливать водонагреватель следует в соответствии
с действующими нормами и правилами, а также в
соответствии с требованиями производителя.
При установке обязательно используйте уровень,
водонагреватель должен находиться в строго
горизонтальном положении.
Ø 112
550
44,5
109,3
215,8
325
44,3
111,4
210
223,7
25,7
28
24,5
AAB/C B C
