26 /
УСТАНОВКА ВСТАНОВЛЕННЯ
P.C.B.
Bk
HV1
output ≥ 12KV
input = 3V
HV2 S
Bk
Bk
Bk
Bk
Bk-
Bk+
Yel
Yel Yel
Gry
Gry
Rd
Wh
Gr
Bk
1
2
3
4
5
6
7

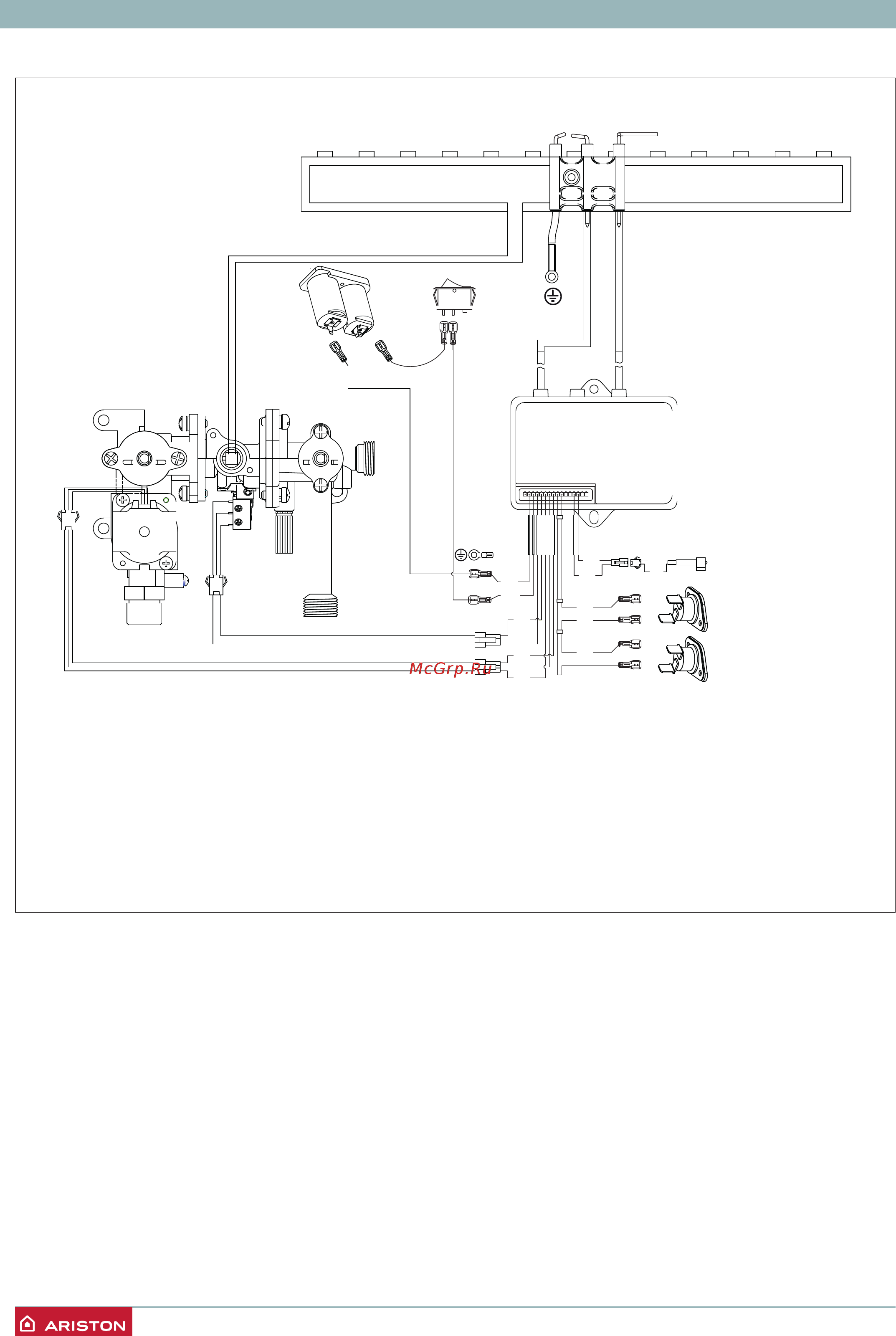

Электрическая схема Електрична схема
1. Регулятор Газ/вода
2. Отсек для батареек
3. Выключатель ВКЛ\ВЫКЛ
4. Электрод контроля пламени
5. Красный индикатор
6. Термостат перегрева
7. Термостат продуктов сгорания(тяги)
1. Газо-водяний клапан
2. Відсік для батареї
3. Ручка вмикання/вимикання
4. Електрод визначення вогню
5. Красний світлодіод
6. Термостат перегріву
7. Датчик диму
