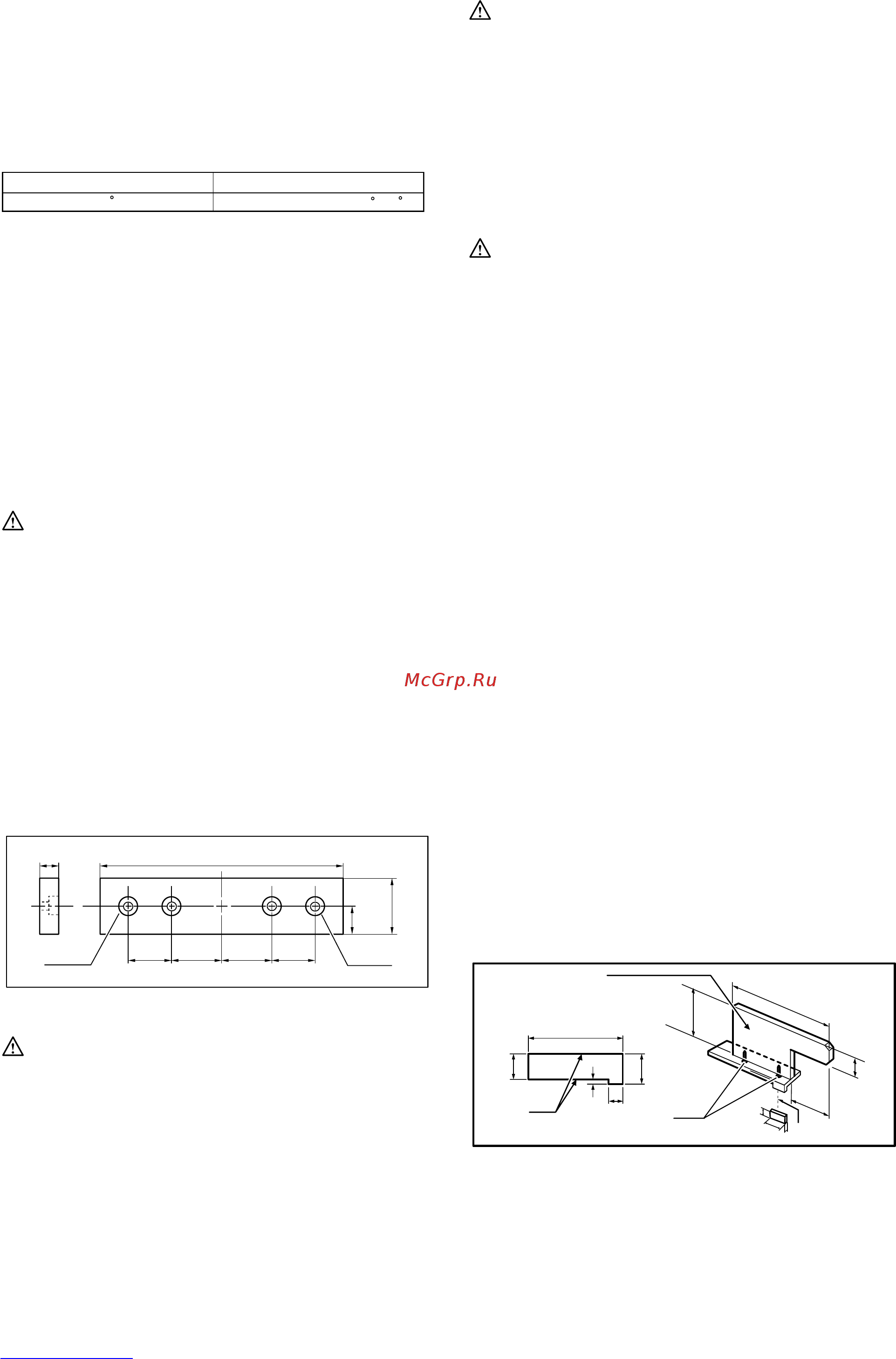

27
klingans vinkel förskjutas, vilket ger sämre
sågprecision.
4. Kombinationssågning
Kombinationssågning är en process där
vinkelsågning utförs i kombination med att en
geringsvinkel sågas i ett arbetsstycke.
Kombinationssågning kan utföras vid vinkel som
visas i tabellen nedan.
Geringsvinkel
Vinkel för vinkelsågning
Vänster och höger 0 - 45
45
006366
Se avsnittet "Sågning genom tryck",
"Geringssågning" och "Vinkelsågning" när du vill
utföra kombinationssågning.
5. Sågning av aluminiumstycken
Fig.39
Använd klossar eller träbitar när ett
aluminiumstycke skall fästas såsom visas i figuren,
för att förhindra att aluminiumstycket deformeras.
Använd sågolja vid sågningen i aluminium, för att
förhindra att aluminiummaterialet fastnar och
lagras på klingan.
FÖRSIKTIGT!
• Försök aldrig såga tjocka eller runda
aluminiumstycken. Tjocka aluminiumstycken kan
lossa under pågående sågarbete och runda
aluminiumstycken kan inte fästas ordentligt med
denna maskin.
• Såga aldrig aluminium i bänksågningsläget.
6. Träskoning
Skoning med trä hjälper att ge stickfri sågning av
arbetsstycken. Sätt fast en skoning på anhållet
med hjälp av hålen i anhållet.
I figuren visas dimensionerna på föreslagen
träskoning.
Över 10 mm
1
Över 520mm
77mm
118mm
118mm 77mm
1
90mm
30mm
012270
FÖRSIKTIGT!
• Använd ett rakt trästycke av jämn tjocklek som
skoning.
• Använd skruvar för att fästa träskoningen på
anhållet. Skruvarna bör skruvas i så att deras
huvuden inte sticker ut från skoningen.
• Vrid inte på geringsskivan när träskoningen sitter
på och handtaget är nedsänkt. Detta skadar
klingan och/eller träskoningen.
BÄNKSÅGNING
FÖRSIKTIGT!
•
När maskinen används i bänksågningsläget, placerar du
klingskyddet på geringsskivan så att klingskyddet är
centrerat över skåran för klingan och de två små
tapparna i klingskyddets undersida passas in i den
halvcirkelformade skåran i anslagets kant på
geringsskivan enligt figuren, och lås sedan handtaget i
den lägsta positionen genom att trycka in låstappen helt.
Om inte klingskyddet fästs, kan sågbordet inte tas ner.
Fig.40
FÖRSIKTIGT!
•
Använd alltid "arbetshjälp" så som matarpinnar och
matarblock när det föreligger risk för att dina händer
eller fingrar kommer i närheten av sågbladet.
• Håll alltid fast arbetsstycket stadigt mot sågbordet
och parallellanslaget. Böj eller vrid inte
arbetsstycket när det matas. Om det böjs eller
vrids kan farliga bakåtkast ske vid drift.
• Dra ALDRIG tillbaka arbetsstycket medan
sågbladet snurrar. Om du måste dra tillbaka
arbetsstycket innan sågningen är genomförd,
stänger du första av maskinen samtidigt som du
håller stadigt i arbetsstycket. Vänta tills sågbladet
har stannat helt innan du drar bort arbetsstycket. I
annat fall kan farliga bakåtkast ske.
• Avlägsna ALDRIG avsågade bitar medan
sågbladet snurrar.
• Placera ALDRIG dina händer eller fingrar i
sågklingans rörelseriktning.
• Lås alltid fast parallellanslaget ordentligt annars
kan farliga bakåtkast ske.
• Använd alltid "arbetshjälp" så som matarpinnar och
matarblock när du sågar små eller smala
arbetsstycken eller när klingan inte är synligt under
sågningen.
Arbetshjälp
Matarpinnar, matarblock och extra anslag är olika typer
av "arbetshjälp". Använd dem för att utföra säkra
sågningar utan att operatören kommer i kontakt med
sågbladet med någon del av sin kropp.
Matarblock
130mm
1
2
55mm
200mm
80mm
30mm
10mm
10mm
30mm
9mm
4
250mm
50mm
100mm
3
005566
1. Hål
1. Passbit
2. Handtag
3. Träskruv
4. Limma samman
