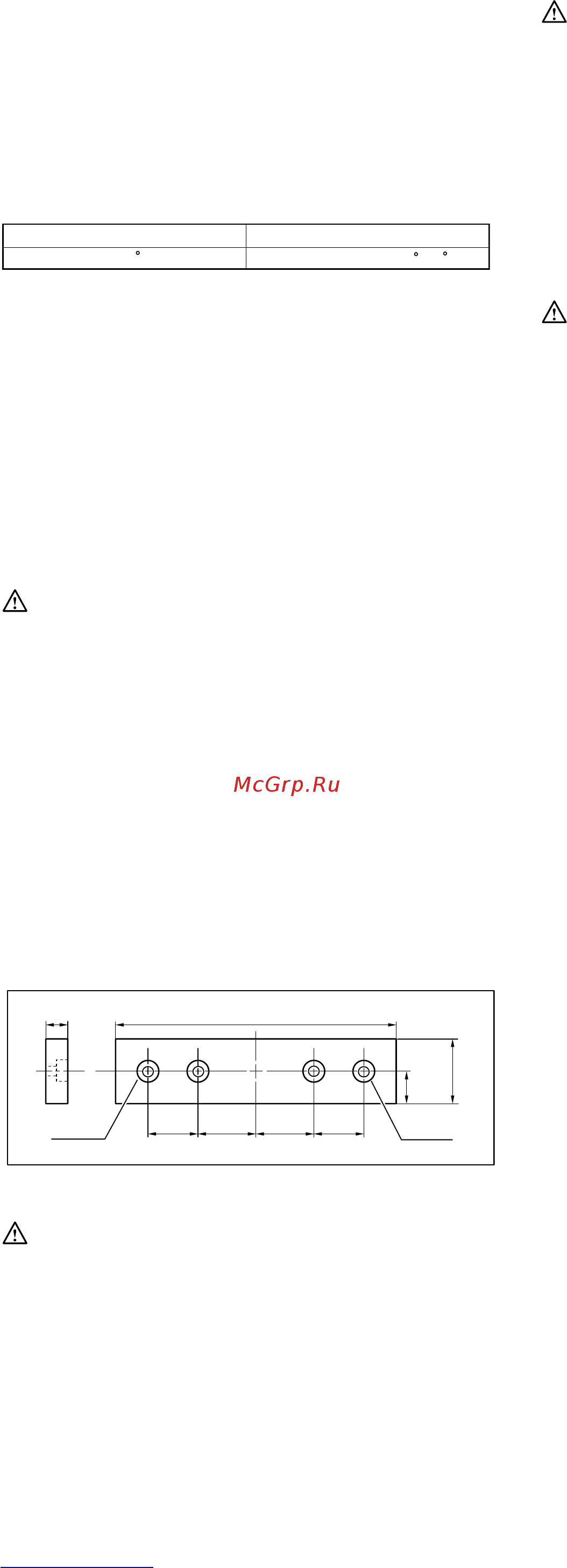

51
kokonaan pysähtynyt.
• Kun painat kahvaa alas, paina terän suuntaisesti.
Jos kahvaa ei paineta terän suuntaisesti, terän
kulma voi siirtyä ja sahauksen tarkkuus kärsiä.
4. Yhdistelmäsahaus
Yhdistelmäsahauksessa työkappaleeseen
sahataan viistekulma samaan aikaan jiirikulman
kanssa. Yhdistelmäsahaus voidaan tehdä taulukon
osoittamissa kulmissa.
Jiirikulma
Kallistuskulma
Vasen ja Oikea 0 - 45
45
006366
Kun teet yhdistelmäsahausta, katso
kohtien ”Aukkosahaus”, ”Jiirisahaus”
ja ”Viistesahaus” ohjeita.
5. Alumiinisten puristetankojen sahaaminen
Kuva39
Kun kiinnität alumiinisia puristetankoja, käytä
välikkeitä tai jätepaloja kuvan osoittamalla tavalla
estääksesi alumiinin vääntymisen. Käytä
sahausöljyä sahatessasi alumiinisia puristetankoja,
jotta terälle ei kertyisi alumiinia.
HUOMIO:
• Älä koskaan sahaa paksuja tai pyöreitä alumiinisia
puristetankoja. Paksut alumiiniset puristetangot
voivat irrota työskentelyn aikana, ja pyöreitä
tankoja ei voi kiinnittää tukevasti tähän koneeseen.
• Älä koskaan sahaa alumiinia
pöytäsahausmuodolla (halkaisu).
6. Sahausvasteen puusovitin
Sahausvasteen puusovittimen käyttö auttaa
varmistamaan työkappaleiden repimättömän
leikkuun. Kiinnitä puusovite sahausvasteeseen
sahausvasateessa olevia reikiä käyttäen.
Katso kuvaa suositeltua puusovitteen
mittasuhdetta koskien.
Yli 10mm
1
Yli 520mm
77mm
118mm
118mm 77mm
1
90mm
30mm
012270
HUOMIO:
•
Käytä suoraa, tasapaksua puuta puunpäällysteenä.
•
Käytä ruuveja kiinnittääksesi puunpäällyksen
ohjausaitaan. Ruuvit tulisi asentaa siten, että ruuvin
etupuolet ovat puunpäällyksen pinnan alapuolella.
• Kun puusovite on kiinnitetty, älä käännä
kierrospohjaa terän ollessa ala-asennossa. Terä
ja/tai puunpäällys vahingoittuvat.
KÄYTTÖ PÖYTÄSAHANA (halkaisu)
HUOMIO:
• Kun käytät laitetta pöytäsahana (penkki-moodi),
aseta teränsuojus kääntöjalustalle siten, että
teränsuojus on teräaukon keskellä ja teräaukon
alaosan kaksi ulkonemaa osuvat kääntöjalustan
ohjaimen reunassa oleviin puoliympyrän muotoisiin
aukkoiin kuvan osoittamalla tavalla. Lukitse sitten
kahva alimpaan asentoonsa siten, että työnnät
pysäytintapin täysin sisään. Jos et kiinnitä
teränsuojusta, pöytää ei voi kytkeä alas.
Kuva40
HUOMIO:
• Käytä aina apuvälineitä, kuten työntöpuikkoja ja
työntökappaleita, kun kädet tai sormet ovat
vaarassa joutua terän lähelle.
• Pitele työkappaletta aina tukevasti pöydän ja
halkaisuohjaimen avulla. Älä taita äläkä väännä
sitä syötön aikana. Jos työkappale taittuu tai
vääntyy, voi tästä aiheutua vaarallinen takapotku.
• ÄLÄ KOSKAAN vedä työkappaletta taakse terän
pyöriessä. Jos työkappale on pakko vetää taakse
ennen sahauksen valmistumista, sammuta ensin
kone pitäen työkappale tukevasti paikallaan. Odota
kunnes terä on kokonaan pysähtynyt ennen kuin
vedät työkappaleen taakse. Muutoin seurauksena
voi olla vaarallinen takapotku.
• ÄLÄ KOSKAAN poista irti sahattuja kappaleita
terän pyöriessä.
• ÄLÄ KOSKAAN aseta käsiä äläkä sormia
sahanterän tielle.
• Kiinnitä halkaisuohjain aina tukevasti. Muutoin
seurauksena voi olla vaarallinen takapotku.
• Käytä aina "työnavustajia", kuten työntötikkuja ja
työntölohkoja, kun leikkaat pieniä tai kapeita
työkappaleita, tai kun dado-kärki on piilossa
näkyvistä leikkaamisen aikana.
Apuvälineet
Työntöpuikot, työntökappaleet ja apuohjaimet ovat
esimerkkejä apuvälineistä. Niiden käyttö tekee
sahauksesta turvallista ja varmaa, koska käyttäjän ei
tarvitse koskea terään millään ruumiinosalla.
1. Aukko
