Deutsch | 11
Bosch Power Tools 1 609 929 N81 | (18.5.11)
Bei Verwendung von nachgeschärften Scheibenfräsern muss
die Frästiefe eventuell nachjustiert werden. Lösen Sie dazu die
Sicherungsmutter 19. Durch Drehen der Rändelschraube 20
im Uhrzeigersinn können Sie die Frästiefe verringern bzw.
durch Drehen gegen den Uhrzeigersinn vergrößern. Überprü-
fen Sie die eingestellte Frästiefe durch Probefräsungen. Dre-
hen Sie anschließend die Sicherungsmutter 19 wieder gut fest.

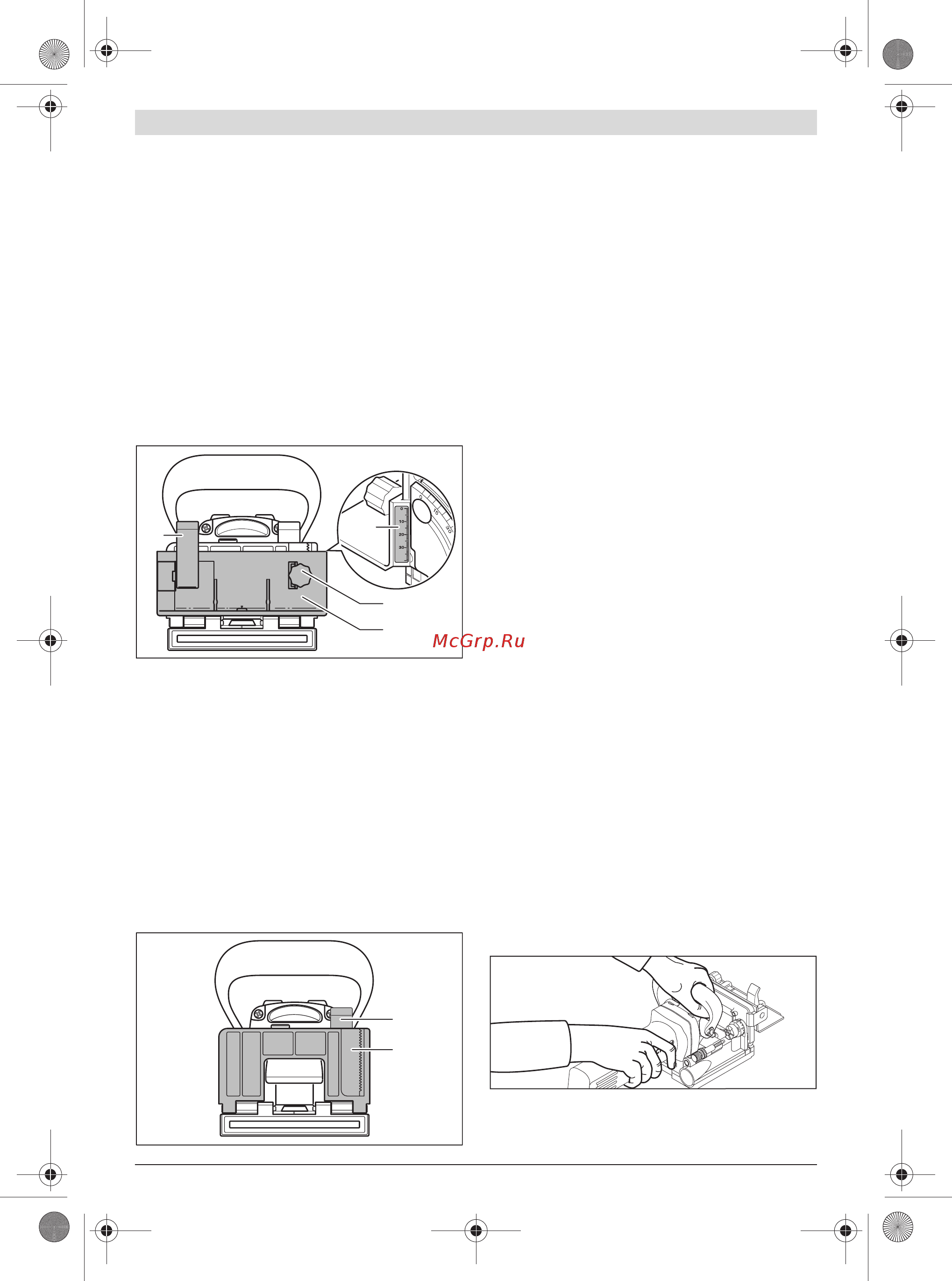

Höhenverstellbaren Anschlag einstellen
Mit dem höhenverstellbaren Anschlag 9 können Sie den Ab-
stand zwischen der Werkstückoberseite und der zu fräsenden
Nut festlegen.
Zur Montage des höhenverstellbaren Anschlags 9 setzen Sie
diesen auf den Winkelanschlag 17 und drehen ihn mit dem
Drehknopf 8 in die Führung am Winkelanschlag hinein.
Hinweis: Wenden Sie bei der Montage keine Gewalt an! In der
richtigen Position läuft der Anschlag 9 leichtgängig.
Stellen Sie mithilfe des Drehknopfes 8 den gewünschten Ab-
stand an der Höhenskala 4 ein. Ziehen Sie dann den Klemm-
hebel 12 an.
Damit die Nut in der Mitte eines Werkstückes positioniert
wird, müssen Sie den höhenverstellbaren Anschlag auf die
Hälfte der Werkstückstärke einstellen.
Beispiel: Bei einem 18 mm starken Werkstück stellen Sie an
der Höhenskala 9 mm ein.
Zum Abnehmen des höhenverstellbaren Anschlags 9 lösen
Sie den Klemmhebel 12 und drehen den Anschlag mit dem
Drehknopf 8 nach oben aus dem Winkelanschlag 17 heraus.
Fräswinkel einstellen
Der Winkelanschlag 17 ermöglicht das einfache Fräsen an
Gehrungen.
Zum Verstellen des Winkelanschlags 17 lösen Sie den Klemm-
hebel 3. Kippen Sie den Winkelanschlag, bis der gewünschte
Winkel auf der Winkelskala 5 eingestellt ist (bei 0°, 45° und
90° befinden sich Einrastpunkte). Ziehen Sie dann den
Klemmhebel 3 an.
f Achten Sie darauf, dass sich nach dem Verstellen des
Fräswinkels weder der höhenverstellbare Anschlag 9
noch die Aufsteckplatte 16 im Austrittsbereich des
Scheibenfräsers befinden. Drücken Sie zur Überprüfung
bei ausgeschaltetem Elektrowerkzeug den Fräseraustritt
z.B. gegen eine Tischkante, bis der Scheibenfräser sicht-
bar wird. Der maximal ausgefahrene Scheibenfräser darf
den höhenverstellbaren Anschlag 9 bzw. die Aufsteck-
platte 16 nicht berühren.
Inbetriebnahme
f Beachten Sie die Netzspannung! Die Spannung der
Stromquelle muss mit den Angaben auf dem Typen-
schild des Elektrowerkzeuges übereinstimmen. Mit
230 V gekennzeichnete Elektrowerkzeuge können
auch an 220 V betrieben werden.
f Das Elektrowerkzeug darf nur eingeschaltet werden,
wenn die Grundplatte 33 mit der Klemmschraube 32
und der Sicherungsscheibe 31 sicher arretiert ist.
f Prüfen Sie vor dem Einschalten, ob die selbsttätige
Rückstellung der Motoreinheit einwandfrei funktio-
niert. Drücken Sie den Fräseraustritt z.B. gegen eine
Tischkante, bis der Scheibenfräser sichtbar wird. Bei
nachlassendem Druck muss der Scheibenfräser vollstän-
dig in die Grundplatte zurückgezogen werden.
Ein-/Ausschalten
Zum Einschalten des Elektrowerkzeugs drücken Sie den Ein-/
Ausschalter 2 nach vorn und drücken ihn zum Arretieren vorn
herunter.
Zum Ausschalten des Elektrowerkzeugs drücken Sie hinten
auf den Ein-/Ausschalter 2, sodass dieser in die Aus-Position
zurückspringt.
Arbeitshinweise
f Halten Sie das Elektrowerkzeug beim Arbeiten fest mit
beiden Händen und sorgen Sie für einen sicheren Stand.
Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
f Kommen Sie mit Ihren Händen nicht in den Fräsbereich
und an den Scheibenfräser.
Halten Sie beim Arbeiten mit der einen Hand den Handgriff 1,
mit der anderen Hand den Zusatzgriff 15.
12
4
8
9
3
17
